高压通用运算放大器
产品简介

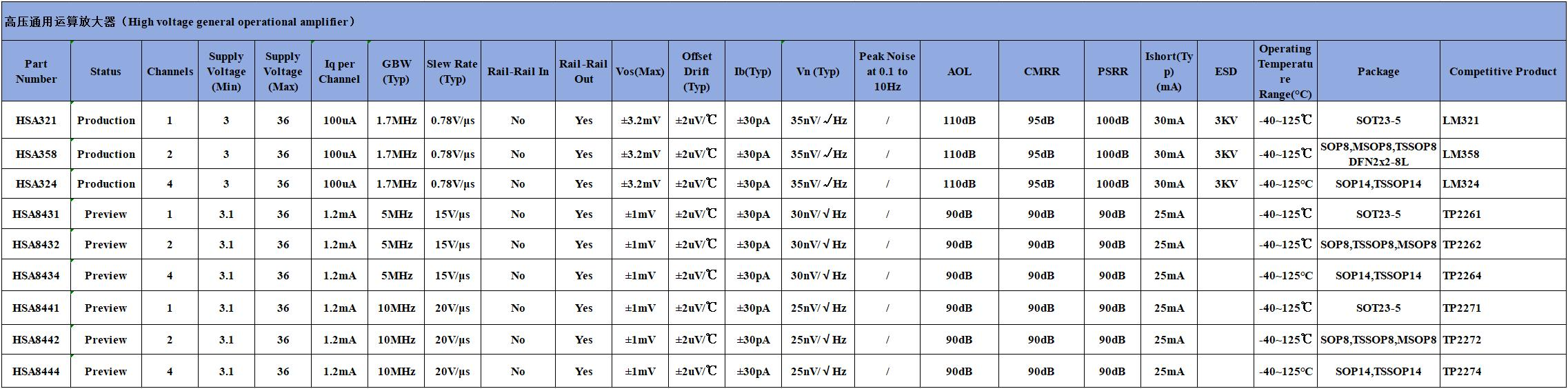

本系列为 3V~36V 宽电压高压通用运放,仅输出轨到轨、输入非轨到轨,按性能分为标准通用、5MHz 中速、10MHz 高速三大梯队,每档均覆盖单 / 双 / 四通道,适配工业高压传感、工控驱动、电源信号调理场景。

供电范围:全系列最高耐压 36V 高压,HSA32xx 最低供电 3V;HSA843x/844x 最低供电 3.1V,适配工业 24V、36V 高压系统
轨到轨特性:仅输出支持轨到轨,输入无轨到轨功能
通道命名规则:型号末尾数字代表通道,1 = 单通道、2 = 双通道、4 = 四通道
工作温度:全系 - 40℃~125℃宽温区间,满足工业控制、车载严苛工况
通用电气共性指标
输入偏置电流 Ib 典型值:±30pA
失调温漂统一为 ±2μV/℃
输入不轨到轨、输出轨到轨
封装规格
单通道:SOT23-5
双通道:SOP8、MSOP8、TSSOP8,HSA358 额外提供 DFN2x2-8L 小型封装
四通道:SOP14、TSSOP14
单通道静态电流 Iq:100μA,功耗最低
增益带宽 GBW:1.7MHz;压摆率:0.78V/μs
1kHz 输入噪声 Vn:35nV/√Hz
最大失调电压 Vos:±3.2mV
输出短路电流:30mA
ESD 防护:3KV
AOL 开环增益 110dB,CMRR95dB,PSRR100dB,抗干扰能力全系最优
对标竞品:LM321、LM358、LM324
典型应用:工业 24V 变送器、电源监测、通用低频信号调理、工控驱动电路
单通道静态电流 Iq:1.2mA
增益带宽 GBW:5MHz;压摆率:15V/μs,速度优于 HSA32xx
1kHz 输入噪声 Vn:30nV/√Hz,噪声更低
最大失调电压 Vos:±1mV,失调精度大幅提升
输出短路电流:25mA,无标注 ESD 等级
AOL/CMRR/PSRR 均为 90dB
对标竞品:TP2261、TP2262、TP2264
典型应用:高压有源滤波、中速工业采集、电机前置信号缓冲
单通道静态电流 Iq:1.2mA
增益带宽 GBW:10MHz;压摆率:20V/μs,为本系列带宽、压摆率最高
1kHz 输入噪声 Vn:25nV/√Hz,全系噪声性能最优
最大失调电压 Vos:±1mV
输出短路电流:25mA,无标注 ESD 等级
AOL/CMRR/PSRR 均为 90dB
对标竞品:TP2271、TP2272、TP2274
典型应用:高速高压数据采集、高频工业信号放大、高压测试测量设备
追求低静态功耗、通用工业低频场景、看重高 CMRR/PSRR 抗干扰,选用量产 HSA32xx 系列;
需要中等带宽、更低失调电压,对信号精度有提升需求,选用 HSA843x 中速系列;
面向高频高速高压电路、追求最低输入噪声与最快压摆响应,选用 HSA844x 高速系列。
