HSA865x/HSA868x 系列高压精密运算放大器
产品简介

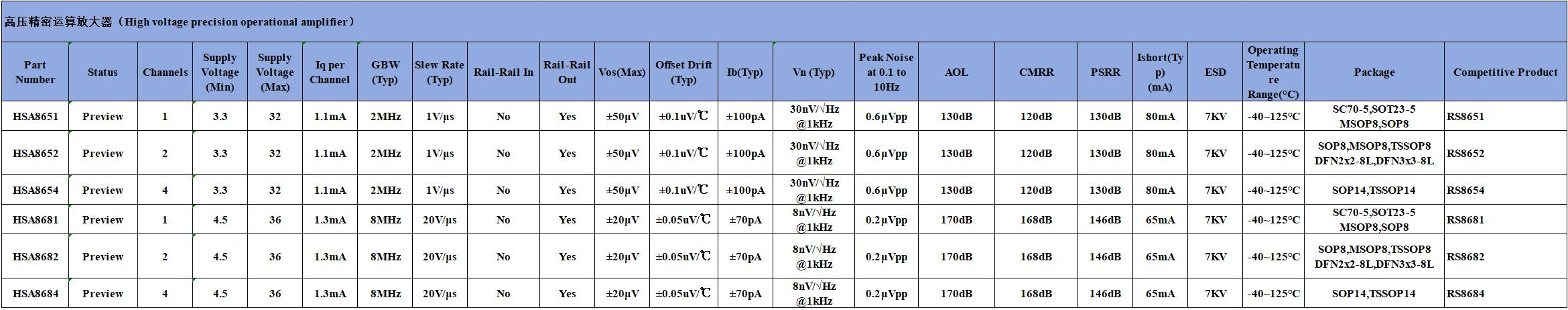

本系列为 3.3V~36V 高压精密运算放大器，仅输出轨到轨、输入非轨到轨，按精度与速度分为 32V 2MHz 通用精密、36V 8MHz 超精密两大子系列，均覆盖单 / 双 / 四通道型号，主打工业高压高精度信号采集、精密传感调理场景。
供电范围：全系最高耐压 32V/36V 高压，最低供电 3.3V/4.5V，适配工业 24V、36V 高压精密系统
轨到轨特性：仅输出支持轨到轨，输入无轨到轨功能
通道命名规则：型号末尾数字代表通道，1 = 单通道、2 = 双通道、4 = 四通道
工作状态：全系列均为预览（Preview）阶段
工作温度：全系 - 40℃~125℃宽温区间，满足工业、车载严苛工况
通用电气共性指标：ESD 防护等级统一 7KV，静电防护能力优异
封装规格
单通道：SC70-5、SOT23-5、MSOP8、SOP8
双通道：SOP8、MSOP8、TSSOP8， DFN2x2-8L、DFN3x3-8L 小型封装
四通道：SOP14、TSSOP14
单通道静态电流 Iq：1.1mA
供电范围：3.3V (Min)~32V (Max)
增益带宽 GBW：2MHz；压摆率：1V/μs
1kHz 输入噪声 Vn：30nV/√Hz，0.1~10Hz 峰峰值噪声 0.6μVpp
最大失调电压 Vos：±50μV，失调温漂 ±0.1μV/℃，低温漂保证长期测量精度
输入偏置电流 Ib：±100pA
开环增益 AOL：130dB，CMRR=120dB，PSRR=130dB，抗干扰能力优异
输出短路电流：80mA
对标竞品：RS8651/RS8652/RS8654
典型应用：工业高压精密变送器、高精度压力 / 温度传感器调理、精密数据采集系统、实验室测量仪器
单通道静态电流 Iq：1.3mA
供电范围：4.5V (Min)~36V (Max)，耐压规格更高
增益带宽 GBW：8MHz；压摆率：20V/μs，速度、响应性能大幅提升
1kHz 输入噪声 Vn：8nV/√Hz，0.1~10Hz 峰峰值噪声 0.2μVpp，噪声性能全系最优
最大失调电压 Vos：±20μV，失调温漂 ±0.05μV/℃，失调精度、温漂控制达到顶尖水平
输入偏置电流 Ib：±70pA
开环增益 AOL：170dB，CMRR=168dB，PSRR=146dB，开环增益、共模抑制比为全系最高
输出短路电流：65mA
对标竞品：RS8681/RS8682/RS8684
典型应用：高精度高速数据采集、精密测试测量仪器、高压伺服控制信号调理、低噪声微弱信号放大
32V 供电、2MHz 带宽可满足需求，追求平衡的精密性能，优先选用 HSA865x 系列；
需要更高 36V 耐压、更高带宽、更低失调与温漂、更低噪声、更强的开环增益与抗干扰能力的超精密高速场景，优先选用 HSA868x 系列。
