HSA81xx系列低压低功耗运算放大器

产品简介

本系列为 1.4V~5.5V 全轨到轨输入输出纳安级超低功耗运放,分为 8kHz 基础微功耗、18kHz 优化低噪声两大子系列,均覆盖单 / 双 / 四通道型号

产品型号:
发布时间:2026-06-30
厂商性质:
浏览次数:
详细介绍在线留言

本系列为 1.4V~5.5V 全轨到轨输入输出纳安级超低功耗运放,分为 8kHz 基础微功耗、18kHz 优化低噪声两大子系列,均覆盖单 / 双 / 四通道型号,主打电池供电超长待机类低频传感应用。

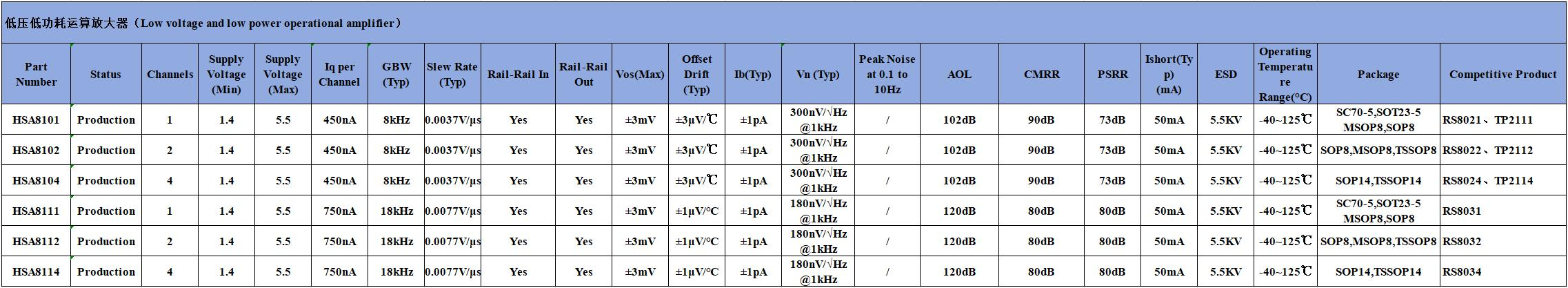

一、系列通用共性参数

  1. 供电规格:全系最低 1.4V 低压启动,最高 5.5V 供电,适配单节锂电池、纽扣电池等低电压便携设备

  2. 轨到轨特性:输入、输出双轨到轨,低压工况下完整保留信号动态范围

  3. 工作温度:-40℃~125℃宽温区间,满足工业、车载、户外电池设备需求

  4. 统一电气通用指标

    输入偏置电流 Ib 典型值:±1pA,适配高阻抗传感器

    最大失调电压 Vos:±3mV

    输出短路电流 Ishort:50mA

    ESD 防护等级:5.5KV,静电防护性能优异

  5. 封装选型规范

    单通道(HSA8101/HSA8111):SC70-5、SOT23-5、MSOP8、SOP8

    双通道(HSA8102/HSA8112):SOP8、MSOP8、TSSOP8

    四通道(HSA8104/HSA8114):SOP14、TSSOP14

二、两大子系列产品详情

1. HSA8101 / HSA8102 / HSA8104 8kHz 极致微功耗系列

单通道静态电流 Iq:450nA,全系列功耗最低

增益带宽 GBW:8kHz;压摆率:0.0037V/μs

1kHz 输入噪声 Vn:300nV/√Hz

失调温漂:±3μV/℃

开环增益 AOL:102dB,CMRR=90dB,PSRR=73dB

对标竞品:RS8021/RS8022/RS8024、TP2111/TP2112/TP2114

典型应用:一次性电池监测、烟雾报警器、超低功耗便携传感、长期待机物联网终端

2. HSA8111 / HSA8112 / HSA8114 18kHz 低噪声优化系列

单通道静态电流 Iq:750nA,仅小幅提升功耗换取性能升级

增益带宽 GBW:18kHz;压摆率:0.0077V/μs,带宽、响应速度优于 810xx 系列

1kHz 输入噪声 Vn:180nV/√Hz,低频噪声表现更好

失调温漂:±1μV/℃,温漂控制大幅优化

开环增益 AOL:120dB(全系最高),CMRR=80dB,PSRR=80dB

对标竞品:RS8031/RS8032/RS8034

典型应用:便携医疗设备、低功耗工业变送器、微弱信号检测、4-20mA 环路传感器

三、选型参考

  1. 设备对续航时长要求极高、仅需超低频信号采集,优先选用 HSA810xx 极致微功耗系列;

  2. 在低功耗基础上,需要更低噪声、更小温漂、更高开环增益与更高带宽,优先选用 HSA8111/8112/8114 系列。
