HSA62xx/HSA72xx 系列低压低噪声运算放大器

产品简介

本系列为 2.2V~5.5V 全轨到轨输入输出低压低噪声运放,分为 7MHz 低功耗、10MHz 高速两款性能梯队,每档均覆盖单通道、双通道、四通道型号,适用于

产品型号:
发布时间:2026-06-30
厂商性质:
浏览次数:
详细介绍在线留言

本系列为 2.2V~5.5V 全轨到轨输入输出低压低噪声运放,分为 7MHz 低功耗、10MHz 高速两款性能梯队,每档均覆盖单通道、双通道、四通道型号,适用于对噪声、响应速度有要求的精密信号调理场景。

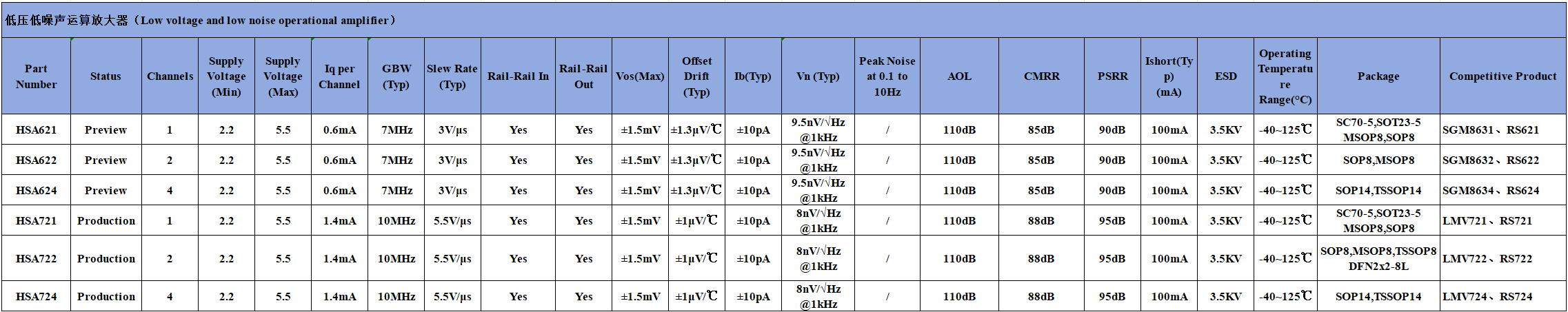

一、系列通用共性参数

  1. 供电规格:全系统一 2.2V~5.5V 低压供电,适配锂电池、3.3V/5V 电子系统

  2. 轨到轨特性:输入、输出均支持轨到轨,充分拓展低压下信号动态范围

  3. 通道命名规则:型号末尾数字代表通道数量,1 = 单通道、2 = 双通道、4 = 四通道

  4. 工作温区:-40℃~125℃宽温度范围,满足工业、车载设备使用标准

  5. 统一电气共性指标

    输入偏置电流 Ib 典型值:±10pA

    最大失调电压 Vos:±1.5mV

    输出短路电流 Ishort:100mA

    ESD 防护等级:3.5KV

    开环增益 AOL:110dB

  6. 封装选型规范

    单通道(HSA621/HSA721):SC70-5、SOT23-5、MSOP8、SOP8

    双通道(HSA622/HSA722):SOP8、MSOP8、TSSOP8,HSA722 额外提供 DFN2x2-8L 小型封装

    四通道(HSA624/HSA724):SOP14、TSSOP14

二、两大子系列产品详情

1. HSA621/HSA622/HSA624 7MHz 低功耗低噪声系列

单通道静态电流 Iq:0.6mA,功耗更低

增益带宽 GBW:7MHz;压摆率:3V/μs

1kHz 输入噪声 Vn:9.5nV/√Hz

失调温漂:±1.3μV/℃

CMRR 共模抑制比:85dB;PSRR 电源抑制比:90dB

对标竞品:SGM631/SGM632/SGM634、RS621/RS622/RS624

典型应用:有源滤波、ADC 驱动、便携医疗信号采集、中低速精密传感放大

2. HSA721/HSA722/HSA724 10MHz 高速超低噪声系列

单通道静态电流 Iq:1.4mA

增益带宽 GBW:10MHz;压摆率:5.5V/μs,响应速度优于 62xx 系列

1kHz 输入噪声 Vn:8nV/√Hz,为本系列噪声最低水平

失调温漂:±1μV/℃,温漂控制更优异

CMRR 共模抑制比:88dB;PSRR 电源抑制比:95dB,电源 / 共模抗干扰能力更强

对标竞品:LMV721/LMV722/LMV724、RS721/RS722/RS724

典型应用:高速信号处理、视频线路缓冲、中频滤波、精密高速测量仪器

三、选型参考

  1. 注重低静态功耗、7MHz 带宽可满足需求,选用 HSA62xx 系列;

  2. 需要更高带宽、更快压摆率、更低噪声与更优温漂、更强抗干扰性能的高速精密电路,选用 HSA72xx 系列。
