运放
低压低失配运算放大器
产品简介
本系列为 2.2V~5.5V 全轨到轨输入输出低压运放，主打低失调、微功耗特性，按功耗与带宽分为标准低功耗、升级低偏流、中速低噪声三大子系列，单 / 双 / 四通道完整覆盖，适配电池供电低频传感、音频调理类场景。
供电电压：全系统一 2.2V~5.5V 低压供电，兼容 2 节锂电池、3.3V/5V 系统
轨到轨特性：输入、输出均支持轨到轨，动态输出范围最大化
通道命名规则：型号末尾数字代表通道，1 = 单通道、2 = 双通道、4 = 四通道
工作温度：全系 - 40℃~125℃，满足工业、车载宽温使用需求
通用封装规格
单通道型号：SC70-5、SOT23-5、MSOP8、SOP8
双通道型号：SOP8、MSOP8、TSSOP8，部分新增 DFN2x2-8L、DFN3x3-8L 小型封装
四通道型号：SOP14、TSSOP14，部分提供 QFN3x3-16L

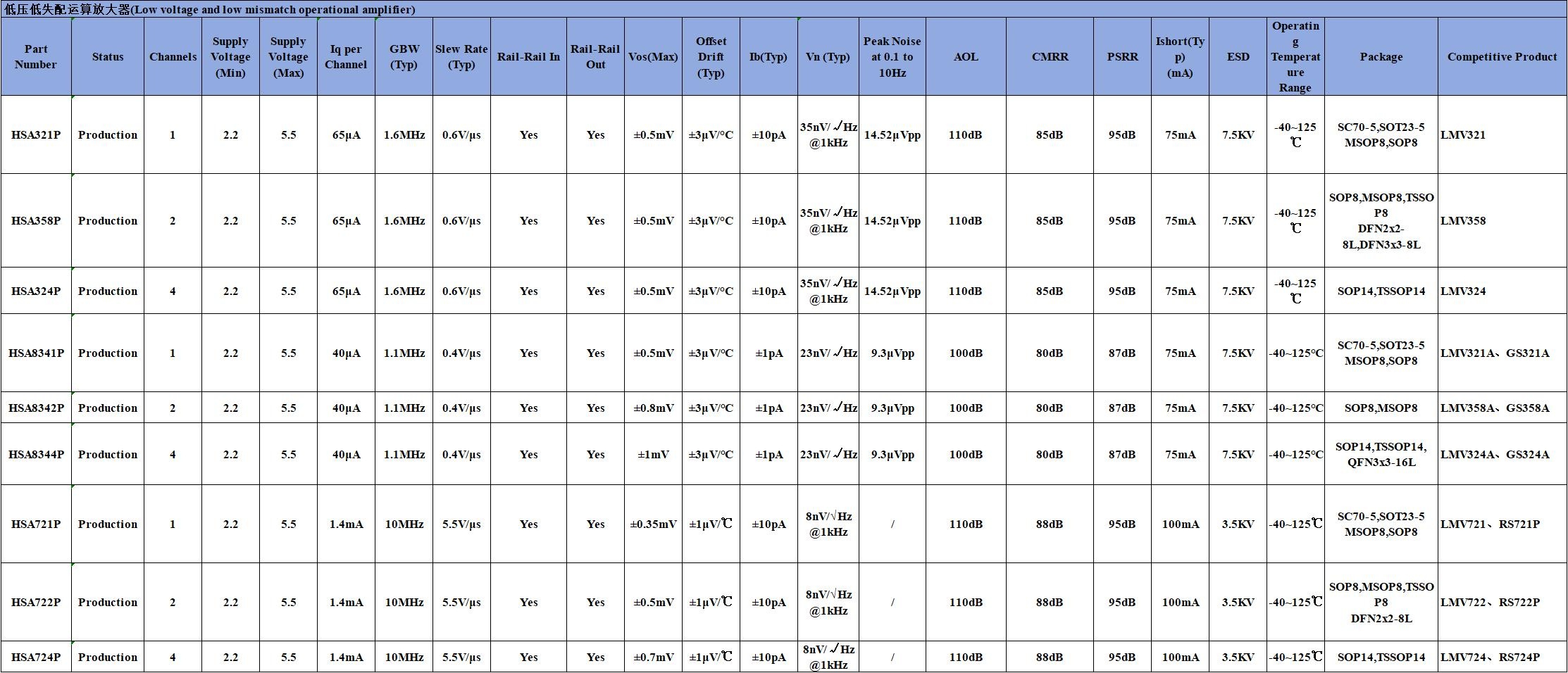

基础共性电气特征
全系列输入输出轨到轨；输出短路电流典型 75mA/100mA
失调温漂统一控制在 ±1~3μV/℃，低温漂保证长期测量精度
单通道静态电流：65μA
增益带宽 GBW：1.6MHz；压摆率：0.6V/μs
1kHz 输入噪声：35nV/√Hz，0.1~10Hz 峰峰值噪声 14.52μVpp
最大失调电压 Vos：±0.5mV，温漂 ±3μV/℃
输入偏置电流 Ib：±10pA
开环增益 AOL：110dB，CMRR=85dB，PSRR=95dB
ESD 防护：7.5KV
对标竞品：LMV321、LMV358、LMV324
典型应用：音频前置放大、有源滤波器、消费电子信号调理、4-20mA 传感器采集
单通道静态电流：40μA（功耗低于 32xx 系列）
增益带宽 GBW：1.1MHz；压摆率：0.4V/μs
1kHz 输入噪声：23nV/√Hz，0.1~10Hz 峰峰值噪声 9.3μVpp，低频噪声表现更优
最大失调电压 Vos：单通道 ±0.5mV、双通道 ±0.8mV、四通道 ±1mV，温漂 ±3μV/℃
输入偏置电流 Ib：±1pA（比 32xx 低一个数量级，适配高阻信号）
开环增益 AOL：100dB，CMRR=80dB，PSRR=87dB
ESD 防护：7.5KV
对标竞品：LMV321A/GS321A、LMV358A/GS358A、LMV324A/GS324A
典型应用：光电二极管检测、pH 计、精密积分器、高阻抗传感器前端、低噪声测量设备
单通道静态电流：1.4mA（三系列功耗最高，速度最优）
增益带宽 GBW：10MHz；压摆率：5.5V/μs，响应速度大幅提升
1kHz 输入噪声：8nV/√Hz，全系列噪声最低
最大失调电压 Vos：单通道 ±0.35mV（全系最低失调）、双通道 ±0.5mV、四通道 ±0.7mV，温漂仅 ±1μV/℃
输入偏置电流 Ib：±10pA
开环增益 AOL：110dB，CMRR=88dB，PSRR=95dB
ESD 防护：3.5KV
对标竞品：LMV721/RS721P、LMV722/RS722P、LMV724/RS724P
典型应用：快速信号处理、视频缓冲、线路驱动器、中频有源滤波
常规低频信号、音频调理、通用传感器采集，对偏流无严苛要求，选用 HSA32xxP 系列；
高阻抗传感、微弱光电信号、精密低误差测量，需要极低输入偏置电流，选用 HSA834xxP 系列；
中等速度信号、低噪声高精度快速采集、视频缓冲场景，优先选用 HSA72xxP 系列。
