HSA80xx 系列低压高速运算放大器
产品简介
本系列为 2.5V~5.5V 低压供电、输出轨到轨的高速运算放大器依据增益带宽划分为 50MHz、250MHz、500MHz 三档性能梯队，每档均覆盖单通道、双通道、四通道型号，适配各类高频高速信号调理电路。
供电条件：全系列统一 2.5V~5.5V 低压工作电压，适配 3V/5V 电池类电子系统
轨到轨特性：仅输出支持轨到轨，输入不具备轨到轨功能
通道划分规则：型号末尾数字代表通道数，1 = 单通道、2 = 双通道、4 = 四通道
工作温度：-40℃~125℃宽温区间，满足工业、车载设备使用标准
标准封装选型
单通道（HSA8021/8051/8071）：SC70-5、SOT23-5、MSOP8、SOP8
双通道（HSA8022/8052/8072）：SOP8、MSOP8、TSSOP8
四通道（HSA8024/8054/8074）：SOP14、TSSOP14

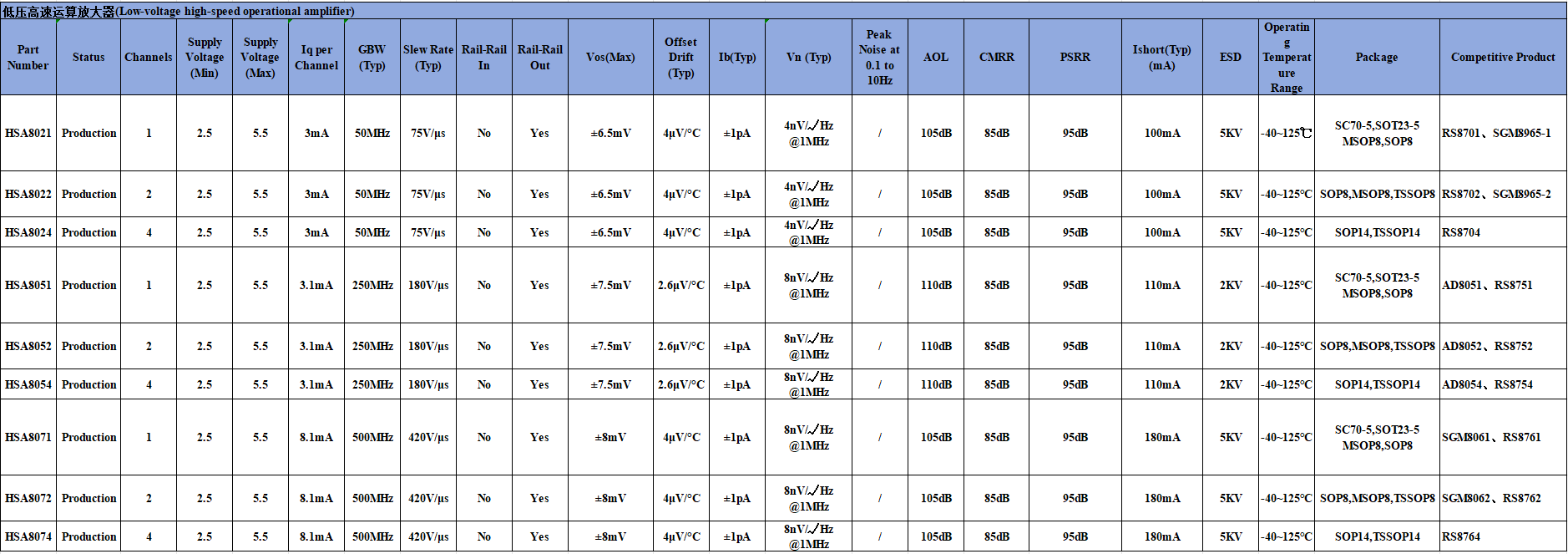

统一电气指标
输入偏置电流 Ib 典型值：±1pA
共模抑制比 CMRR：85dB
电源抑制比 PSRR：95dB
电压噪声测试基准：1MHz 频率下测量 Vn 典型值
单通道静态电流：3mA
增益带宽 GBW：50MHz
压摆率：75V/μs
1MHz 输入噪声：4nV/√Hz
最大失调电压：±6.5mV，失调温漂 4μV/℃
输出短路电流：100mA
ESD 防护：5KV
开环增益 AOL：105dB
对标竞品：RS8701/RS8702/RS8704、SGM8965-1/SGM8965-2
典型应用：中速 ADC 驱动、便携高速采集设备、高频传感器信号缓冲
单通道静态电流：3.1mA
增益带宽 GBW：250MHz
压摆率：180V/μs
1MHz 输入噪声：8nV/√Hz
最大失调电压：±7.5mV，失调温漂 2.6μV/℃（全系温漂性能最优）
输出短路电流：110mA
ESD 防护：2KV
开环增益 AOL：110dB
对标竞品：AD8051/AD8052/AD8054、RS8751/RS8752/RS8754
典型应用：高速数据采集卡、视频信号缓冲、中频有源滤波电路
单通道静态电流：8.1mA（系列功耗最高）
增益带宽 GBW：500MHz（全系带宽最高）
压摆率：420V/μs（全系压摆率最高）
1MHz 输入噪声：8nV/√Hz
最大失调电压：±8mV，失调温漂 4μV/℃
输出短路电流：180mA（全系输出驱动能力最强）
ESD 防护：5KV
开环增益 AOL：105dB
对标竞品：SGM8061/SGM8062、RS8761/RS8762/RS8764
典型应用：RF 前端信号调理、高速脉冲放大、大功率驱动前置级、高频测量仪器
50MHz 带宽需求、看重电路静电防护能力、中速信号处理场景，推荐选用 HSA802x 系列；
250MHz 中高带宽需求、追求低温漂与高开环增益、对信号精度要求高的场景，推荐选用 HSA805x 系列；
500MHz 超高带宽、高压摆率、大电流输出驱动的高频高速电路，推荐选用 HSA807x 系列。
