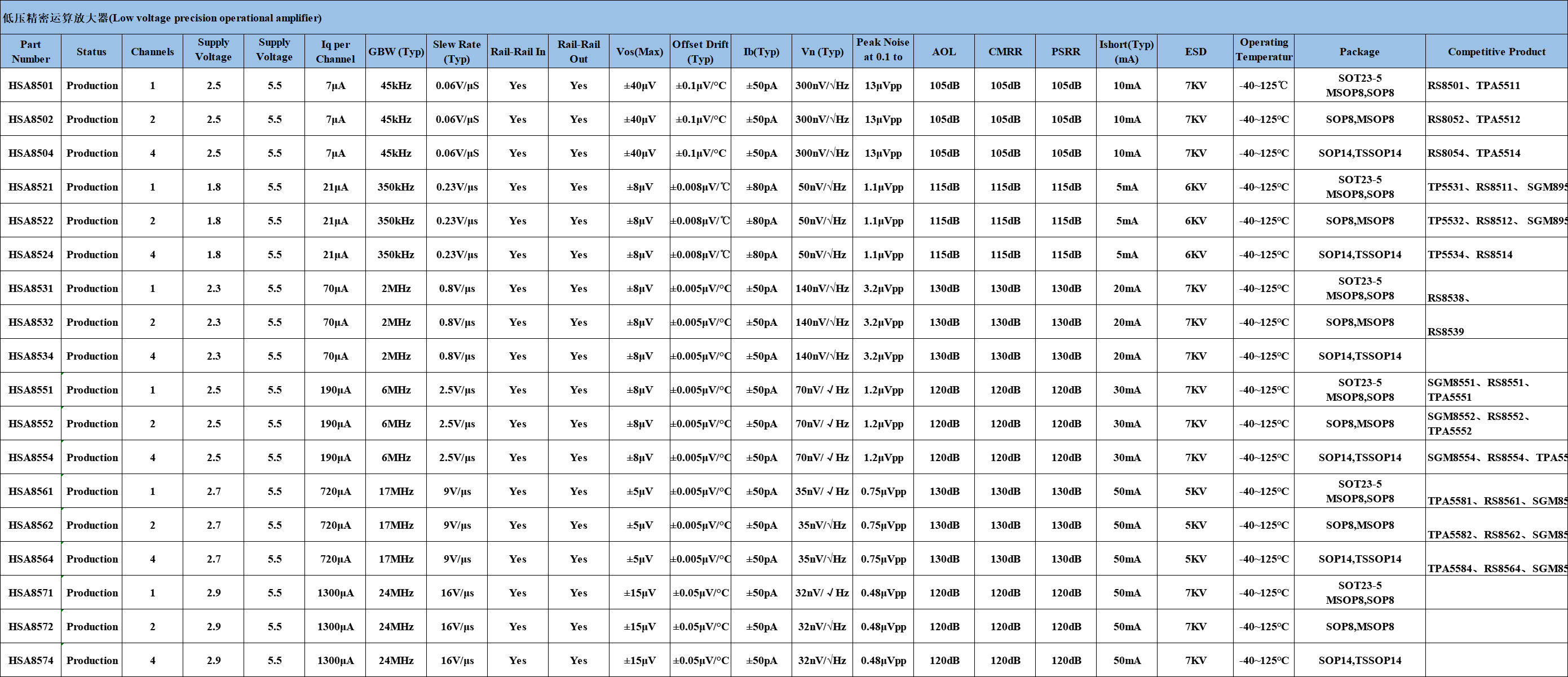

HSA85xx 系列低压精密运算放大器
产品简介
HSA85xx 是一系列 低压精密 CMOS 运算放大器，工作电压范围覆盖 1.8V~5.5V，支持 单电源 和 轨对轨输入/输出。全系列提供单路、双路、四路版本，适用于电池供电、便携设备、传感器信号调理、医疗仪器、工业控制等对 功耗、精度、噪声 有综合要求的场合。全系列提供单路、双路和四路版本，覆盖从超低功耗到高速大电流的不同性能需求。
超低功耗系列：HSA8501 / HSA8502 / HSA8504
该系列每通道静态电流仅为 7μA，是电池供电和长时间待机设备的理想选择。在 2.5V 至 5.5V 电源范围内，提供 45kHz 的增益带宽积和 0.06V/μs 的压摆率。最大失调电压为 ±40μV，温漂为 ±0.1μV/°C，输入偏置电流仅 ±50pA。电压噪声密度为 300nV/√Hz，0.1Hz 至 10Hz 的峰峰值噪声为 13μVpp。开环增益、共模抑制比和电源抑制比均达到 105dB。短路电流为 10mA，ESD 防护能力为 7kV，工作温度范围 -40℃ 至 +125℃。封装形式包括 SOT23-5、MSOP8、SOP8、SOP14 和 TSSOP14。可对标替代 RS8501、RS8052、RS8054 以及 TPA5511、TPA5512、TPA5514。
低噪声超低温漂系列：HSA8521 / HSA8522 / HSA8524
该系列支持 1.8V 超低工作电压，每通道静态电流为 21μA，增益带宽积为 350kHz，压摆率 0.23V/μs。核心优势在于极低的失调电压和温漂：最大失调电压仅 ±8μV，温漂典型值低至 ±0.008μV/°C，可极大减少温度变化对测量精度的影响。输入偏置电流为 ±80pA，电压噪声密度为 50nV/√Hz，0.1Hz 至 10Hz 噪声为 1.1μVpp。开环增益、共模抑制比和电源抑制比均为 115dB。短路电流为 5mA，ESD 为 6kV，工作温度 -40℃ 至 +125℃。封装包括 SOT23-5、MSOP8、SOP8、SOP14 和 TSSOP14。可对标 TP5531、TP5532、TP5534、RS8511、RS8512、RS8514 以及 SGM8957-1 和 SGM8957-2。
中速高精度系列：HSA8531 / HSA8532 / HSA8534
该系列在功耗和速度之间取得良好平衡，每通道静态电流为 70μA，提供 2MHz 的增益带宽积 和 0.8V/μs 的压摆率。工作电压范围为 2.3V 至 5.5V。最大失调电压为 ±8μV，温漂仅 ±0.005μV/°C，输入偏置电流 ±50pA。电压噪声密度为 140nV/√Hz，0.1Hz 至 10Hz 噪声为 3.2μVpp。其开环增益、共模抑制比和电源抑制比均高达 130dB，在精密放大应用中表现出优异的抑制能力。短路电流为 20mA，ESD 7kV，工作温度 -40℃ 至 +125℃。封装包括 SOT23-5、MSOP8、SOP8、SOP14 和 TSSOP14。可对标 RS8538 和 RS8539。
高速低噪声系列：HSA8551 / HSA8552 / HSA8554
该系列面向需要更高信号带宽的应用，每通道静态电流为 190μA，提供 6MHz 的增益带宽积 和 2.5V/μs 的压摆率。工作电压为 2.5V 至 5.5V。最大失调电压 ±8μV，温漂 ±0.005μV/°C，输入偏置电流 ±50pA。电压噪声密度为 70nV/√Hz，0.1Hz 至 10Hz 噪声为 1.2μVpp。开环增益、共模抑制比和电源抑制比均为 120dB。短路电流为 30mA，ESD 7kV，工作温度 -40℃ 至 +125℃。封装包括 SOT23-5、MSOP8、SOP8、SOP14 和 TSSOP14。可对标 SGM8551、SGM8552、SGM8554，以及 RS8551、RS8552、RS8554 和 TPA5551、TPA5552、TPA5554。
高速超低噪声系列：HSA8561 / HSA8562 / HSA8564
该系列进一步提升了速度与噪声性能，每通道静态电流为 720μA，增益带宽积达到 17MHz，压摆率达到 9V/μs。工作电压范围 2.7V 至 5.5V。最大失调电压在全系列中最低，仅为 ±5μV，温漂 ±0.005μV/°C，输入偏置电流 ±50pA。电压噪声密度低至 35nV/√Hz，0.1Hz 至 10Hz 峰峰值噪声仅 0.75μVpp。开环增益、共模抑制比和电源抑制比均高达 130dB。短路电流为 50mA，具备较强的输出驱动能力。ESD 为 5kV，工作温度 -40℃ 至 +125℃。封装包括 SOT23-5、MSOP8、SOP8、SOP14 和 TSSOP14。可对标 TPA5581、TPA5582、TPA5584，以及 RS8561、RS8562、RS8564 和 SGM8558-1、SGM8558-2、SGM8558-4。
超高速大电流系列：HSA8571 / HSA8572 / HSA8574
该系列是 HSA85xx 家族中速度最快、驱动能力最强的成员，每通道静态电流为 1300μA，增益带宽积高达 24MHz，压摆率达到 16V/μs。工作电压范围 2.9V 至 5.5V。最大失调电压为 ±15μV，温漂 ±0.05μV/°C，输入偏置电流 ±50pA。电压噪声密度为 32nV/√Hz，0.1Hz 至 10Hz 峰峰值噪声低至 0.48μVpp，为全系列最低。开环增益、共模抑制比和电源抑制比均为 120dB。短路电流同样为 50mA，ESD 7kV，工作温度 -40℃ 至 +125℃。封装包括 SOT23-5、MSOP8、SOP8、SOP14 和 TSSOP14。该系列目前暂无直接对标型号，属于高端自研产品。
整体选型建议
如果需要 最低功耗，请选择 HSA850x 系列；
如果工作电压需要低至 1.8V 且要求极低温漂，请选择 HSA852x 系列；
如果需要 高增益（130dB） 和中等带宽，请选择 HSA853x 系列；
如果处理 音频或中速动态信号，请选择 HSA855x 系列；
如果驱动 ADC 或对噪声有极高要求，请选择 HSA856x 系列；
如果需要 最高速度、最大输出电流和极低峰值噪声，请选择 HSA857x 系列。
所有型号均支持轨对轨输入输出，工作温度范围覆盖 -40℃ 至 +125℃，适合工业和消费类多种严苛环境
