低压通用运算放大器 (Low-Voltage General Operational Amplifiers)
产品简介
本系列产品专为2.2V 至 5.5V 低压供电环境设计，全系列均具备轨到轨输入与输出，并覆盖从微功耗到高速、从单通道到四通道的完整需求，是电池供电、便携设备及传感器信号调理的理想选择。
根据性能侧重点，该系列可分为以下四大类：
1. 极致微功耗系列 (HSA8321/22/24) — “纳安级能效”
静态电流： 7μA/通道 — 适合极低功耗应用。
增益带宽积 (GBW)： 0.14MHz
压摆率： 0.08V/μs
主要特点： 极低功耗、低成本、通用型。
对标型号： GS8521、RS121
典型应用： 电池电量监测、烟雾探测器、便携式医疗设备、4-20mA 环路供电传感器。
2. 标准低功耗系列 (HSA321/358/324) — “经典通用之选”
静态电流： 65μA/通道
增益带宽积 (GBW)： 1.6MHz
压摆率： 0.6V/μs
主要特点： 性能与功耗平衡，低噪声 (35nV/√Hz)，1kHz 下噪声性能优于微功耗系列。
对标型号： LMV321/LMV358/LMV324
典型应用： 音频前置放大、有源滤波器、信号调理、消费电子。
3. 升级型低功耗系列 (HSA8341/42/44) — “更低偏流，更优噪声”
静态电流： 40μA/通道 (介于微功耗与标准之间)
增益带宽积 (GBW)： 1.1MHz
关键提升： 输入偏置电流仅 ±1pA (比同类低一个数量级)，电压噪声密度 23nV/√Hz (更优)。
对标型号： LMV321A/LMV358A、GS321A
典型应用： 高阻抗传感器 (光电二极管、pH计)、精密积分器、低噪声前端。
4. 高速/高驱动系列 (HSA8351/52/54) — “7MHz 带宽，高输出”
静态电流： 400μA/通道
增益带宽积 (GBW)： 7MHz
压摆率： 4V/μs
主要特点： 高开环增益 (126dB)、高PSRR/CMRR (108dB)、输出短路电流 77mA。
对标型号： HTC8631/32/34
典型应用： 有源滤波器、ADC 驱动器、音频放大、电机驱动前置级。
5. 更高性能系列 (HSA621/22/24 ~ HSA8391/92/94) — 针对特定需求

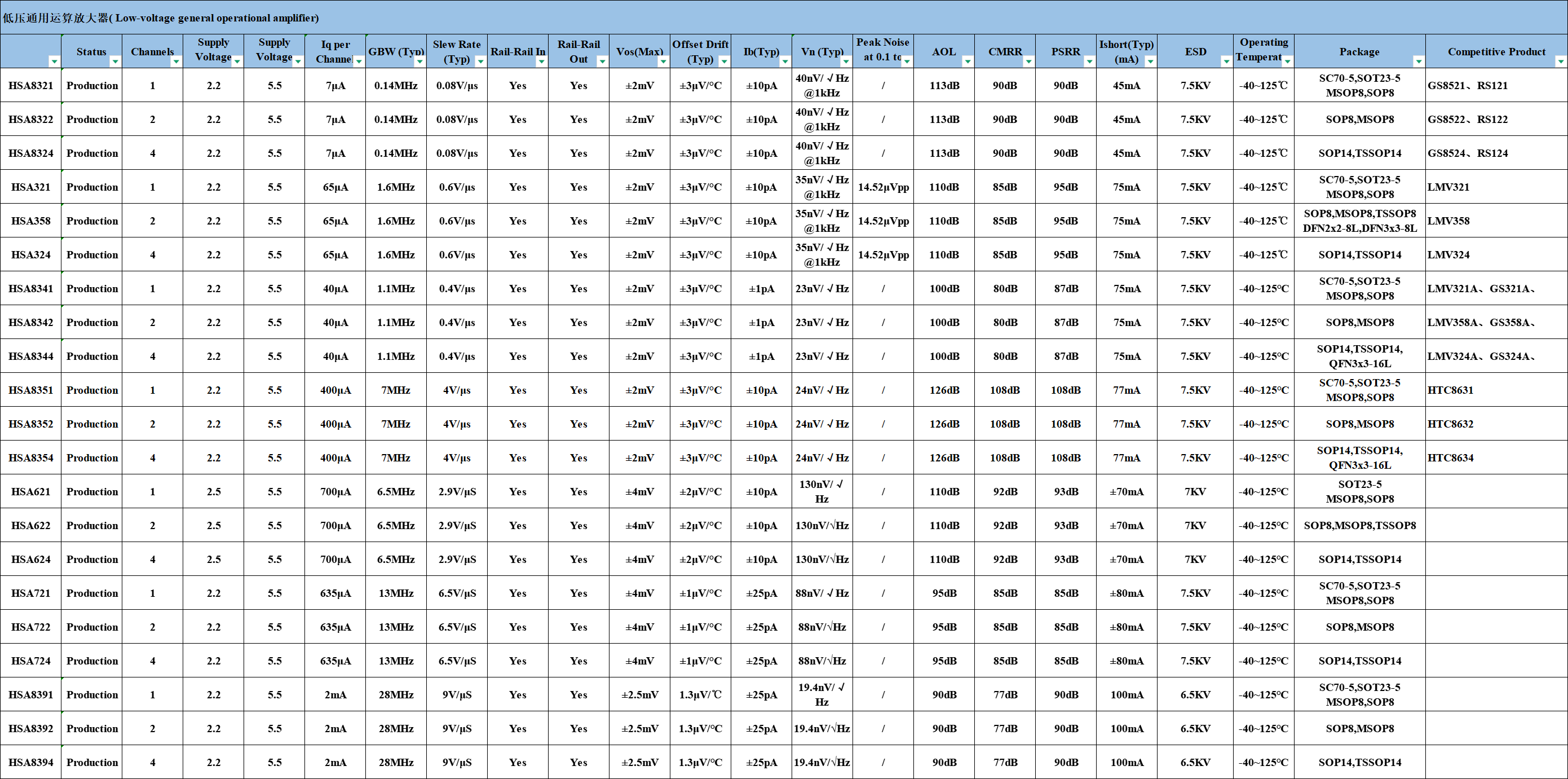

型号系列静态电流GBW压摆率关键特性典型应用
HSA621/22/24700μA6.5MHz2.9V/μs对称输出驱动 (±70mA)线路驱动器、音频
HSA721/22/24635μA13MHz6.5V/μs高压摆率、低漂移 (±1μV/°C)快速信号处理、视频缓冲
HSA8391/92/942mA28MHz9V/μs最高带宽、低噪声 (19.4nV/√Hz)高速数据采集、RF 信号调理
全系列共性优势
统一的低电压工作： 最低 2.2V 供电，兼容 3V/5V 系统。 轨到轨输入/输出： 最大化动态范围，低压下尤为关键。
宽工作温度： -40℃ 至 +125℃，满足工业和车载级要求。 高 ESD 防护： 典型 7.5kV (HBM)，鲁棒性强。
丰富的封装： 提供 SC70-5, SOT23-5, MSOP8, SOP8, SOP14, TSSOP14, QFN, DFN 等多种选项，兼容主流竞品引脚布局。
典型应用电路示例
电池供电传感器接口： HSA8321 (7μA) + 电桥/热电偶 → 轨到轨输出直接连接 ADC。
光电二极管跨阻放大： HSA8341 (1pA 偏流) + 高增益反馈网络 → 极低暗电流误差。
便携式音频滤波器： HSA8352 (7MHz/4V/μs) + 有源低通滤波器 → 低失真、高动态。
该低压通用运算放大器系列覆盖了从 7μA 微功耗到 28MHz 高速 的广阔范围，所有型号均保证 2.2V 低压工作 和 轨到轨输入输出。设计者可根据系统对功耗、带宽、噪声和精度的要求，在同一家族内灵活升级或降级选型，且多数型号与 LMV/LMVx 系列 引脚兼容，可无缝替换。
需要进一步的技术参数（如THD、容性负载驱动能力）或申请样片，可随时联系。
