Gate Driver

HSG 高压 SD 半桥驱动 IC 系列

产品简介

HSG 高压半桥驱动系列为 600V 耐压单通道高低侧栅极驱动芯片,SOP8 标准封装,供电 10~20V,完全 Pin to Pin 对标 IR2104、IR

产品型号:
发布时间:2026-06-22
厂商性质:
浏览次数:
详细介绍在线留言
HSG 高压半桥驱动系列为 600V 耐压单通道高低侧栅极驱动芯片,SOP8 标准封装,供电 10~20V,完全 Pin to Pin 对标 IR2104、IR2109、IR2184 进口高压半桥驱动,适配工业变频器、大功率电机、开关电源、逆变器等高压功率变换场景,实现高压驱动方案国产化替代。

全系核心共同优势

  1. 600V 高压耐压:满足市电 220V 直驱功率管驱动需求,适配工业高压拓扑

  2. 标准 SOP8 封装:通用贴片封装,兼容原有 IR 系列硬件 PCB,无需改版

  3. 集成 SD 关断使能引脚:全系标配 EN/SD 关断功能,快速关断功率管,提升系统安全

  4. 统一高低侧驱动架构:单芯片驱动一组上下桥臂 MOS/IGBT,简化高压功率电路

  5. 固定死区防直通:内置死区时间,规避上下管同时导通烧毁风险

  6. 高低压欠压保护:VCC、VB 两路独立欠压锁定,异常工况自动关断输出

  7. 标准输入逻辑:IN1 单路输入控制输出,兼容通用 MCU 电平驱动

  8. 进口无缝替代:电气参数、引脚定义对标 IR2104/IR2109/IR2184,直接替换降本

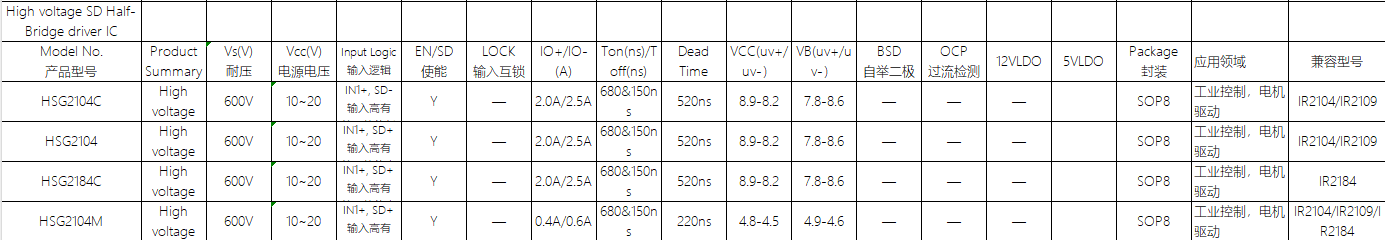

各型号差异化介绍

1. HSG2104 / HSG2104C

  • 驱动电流:2.0A/2.5A 大电流驱动,适配大功率 MOS/IGBT

  • 死区时间:520ns,长死区适配大功率慢速开关器件

  • SD 逻辑区分:HSG2104 为 SD 高电平使能;HSG2104C 为 SD 低电平使能

  • 欠压阈值:VCC 8.9~8.2V,VB 7.8~8.6V

  • 对标型号:IR2104、IR2109

  • 适用场景:大功率工业电机、工频逆变器、大功率开关电源

2. HSG2184C

  • 驱动电流:2.0A/2.5A 大电流驱动

  • 死区时间:520ns,SD 低电平使能

  • 电气参数与 HSG2104C 一致,逻辑对标 IR2184

  • 对标型号:IR2184

  • 适用场景:工业变频器、高压 BLDC 电机驱动、光伏微型逆变器

3. HSG2104M

  • 驱动电流:0.4A/0.6A 小电流,适配中小功率 MOS 管

  • 死区时间缩短至 220ns,开关速度更快,适合高频电源

  • 欠压阈值更低:VCC 4.8~4.5V,VB 4.9~4.6V

  • 对标型号:IR2104、IR2109、IR2184

  • 适用场景:中小功率开关电源、小家电高压电机、小型逆变模块
