Gate Driver

HSG 高压高侧驱动 IC 系列

产品简介

HSG21276/21277 为 600V 耐压单路高侧栅极驱动芯片,SOP8 通用封装,供电 10~20V,Pin to Pin 兼容 IR2127/IR21

产品型号:
发布时间:2026-06-22
厂商性质:
浏览次数:
详细介绍在线留言
HSG21276/21277 为 600V 耐压单路高侧栅极驱动芯片,SOP8 通用封装,供电 10~20V,Pin to Pin 兼容 IR2127/IR2128 等进口高侧驱动,集成自举二极管、硬件过流保护与故障反馈输出,适配工业电机、大功率开关电源、电子开关等高压功率变换场景,实现高侧驱动国产化替代。

全系核心共同优势

  1. 600V 高压母线耐压:适配 220V 市电直驱拓扑,满足工业高压功率管驱动需求

  2. 超大驱动电流:4A 拉电流 / 6A 灌电流,可驱动大功率 MOS/IGBT,开关损耗更低

  3. 集成自举二极管 BSD:省去外部分立二极管,简化外围电路、缩小 PCB 面积

  4. 内置硬件 OCP 过流保护:实时检测功率管过流,触发 FAULT 故障引脚输出告警信号

  5. 快速开关时序:Ton/Toff 均为 220ns,适配中高频开关电源,转换效率更高

  6. VCC 欠压锁定保护:6.4~6.3V 欠压阈值,低压异常时锁死输出,防止误驱动

  7. 标准 SOP8 贴片封装:硬件兼容 IR2127/IR2128 原装 PCB,无需改版直接替换

  8. FAULT 故障输出引脚:过流时输出低电平告警,可对接 MCU 实现系统故障停机

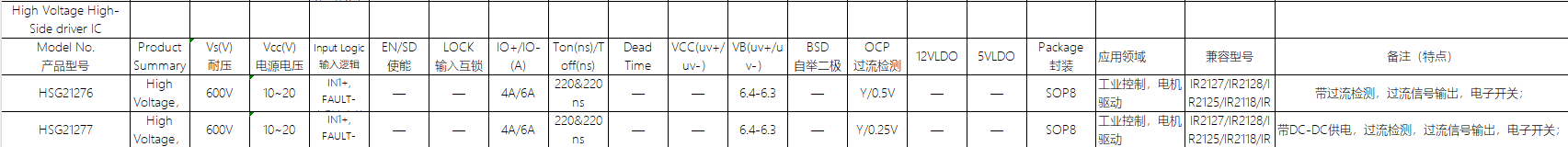

两款型号差异化介绍

1. HSG21276

  • 自举二极管耐压 0.05V 规格,无内置 DC-DC 供电功能

  • 核心亮点:基础款高侧驱动,带过流检测与 FAULT 故障输出,成本更优

  • 对标型号:IR2127、IR2128、IR2125

  • 适用场景:通用工业电机、中小功率高压开关电源、普通电子开关

2. HSG21277

  • 自举二极管耐压 0.25V 规格,集成 DC-DC 辅助供电架构

  • 核心亮点:自带辅助供电,适配母线电压波动大、自举供电不稳的恶劣工况

  • 对标型号:IR2127、IR2128、IR2125

  • 适用场景:大功率工业变频器、光伏逆变器、宽电压波动高压电源设备
