HSG 中压系列为集成六通道全桥栅极驱动 IC，集成自举二极管、过流保护、内置 LDO 稳压、输入互锁死区等功能，耐压覆盖 20V~650V，适配电动牙刷、园林工具、直流无刷电机等低压 / 中压 BLDC 设备，可直接 Pin to Pin 替代 FD6287、A4919、PT5619、FD6562T 等进口驱动芯片，实现电机驱动方案国产化。

全系核心共同优势

标准六全桥架构：内置 3P+3N 六路栅极驱动，单芯片驱动三相 BLDC 电机，简化外围电路
安全保护齐全：全系标配输入互锁、死区时间、OCP 过流检测，防止上下管直通烧毁功率管
标准化输入逻辑：统一 HIN1/HIN2/HIN3 高端输入、/HIN1~3 互补逻辑，兼容主流 MCU 输出电平
多封装兼容选型：覆盖 QFN24、SSOP24、TSSOP20、QFN28 等贴片封装，适配大小尺寸 PCB
宽电压供电适配：Vcc 供电区间覆盖 2.5~20V，兼容锂电、适配器等多种供电电源
集成自举二极管：省去外部分立二极管，减少物料数量，缩小板卡面积
可选内置 LDO：多款型号集成 12V/5V/3.3V 线性稳压源，可直接给霍尔、MCU 外设供电
完整进口替代方案：各耐压档位均对标成熟进口驱动，硬件无需大幅改版即可替换降本

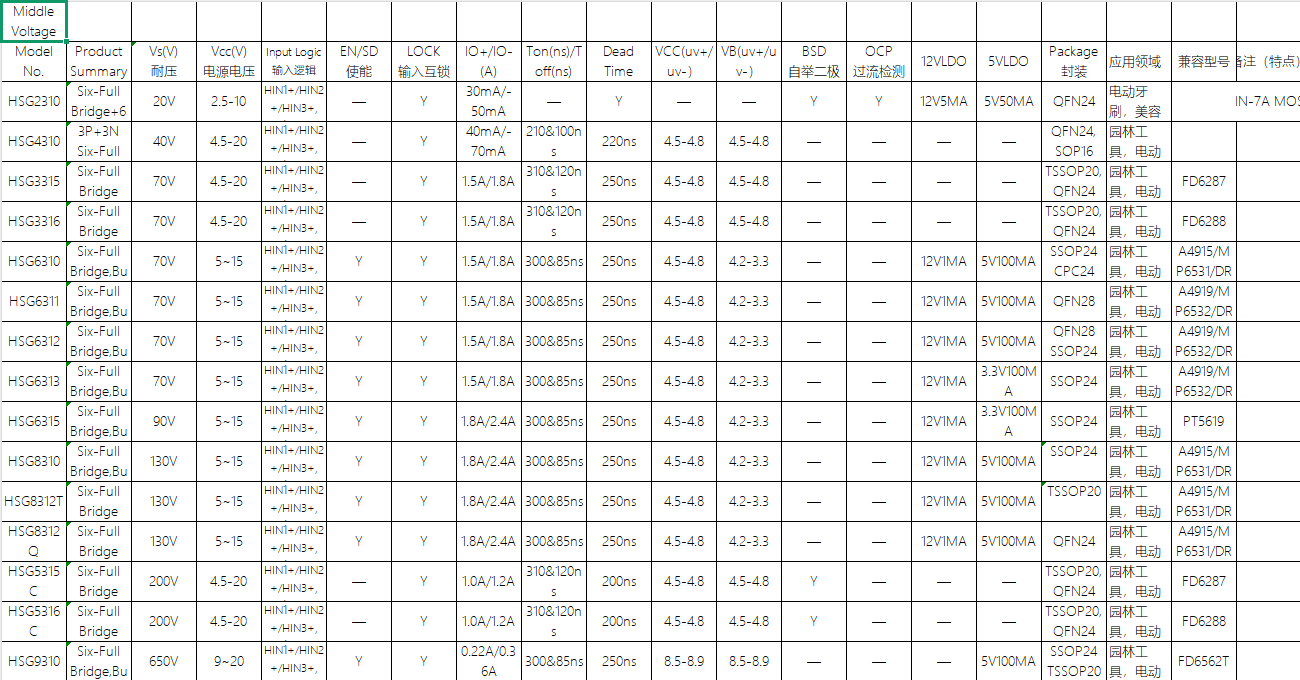

按耐压分档差异化介绍

1. 20V 档 HSG2310

核心参数：耐压 20V，Vcc 2.5~10V，驱动电流 30/50mA，内置 12V5mA+5V50MA 双路 LDO、自举二极管、OCP 过流保护
定位：超低压小功率电机
应用：电动牙刷、小型美容仪、手持微型无刷马达
对标型号：IN-7A MOS 驱动

2. 40V 档 HSG4310

核心参数：耐压 40V，Vcc 4.5~20V，驱动电流 40/70mA，无内置 LDO
定位：入门级低压园林工具
应用：小型手持锂电园林电机、低功率电动工具
封装：QFN24、SOP16

3. 70V 通用工业档（HSG3315/3316/6310/6311/6312/6313）

共性：70V 耐压，Vcc 4.5~15V，驱动电流 1.5A/1.8A，死区 250ns；后缀 Bu 型号增加使能 EN 引脚、内置 12V/5V/3.3V LDO
HSG3315/3316：无 EN 使能、无内置 LDO，对标 FD6287/FD6288；封装 TSSOP20/QFN24
HSG6310~6313：带 EN 使能、输入互锁，集成稳压 LDO；封装 SSOP24/QFN28
定位：主流锂电园林工具主力型号
应用：割草机、电锯、吹风机、大功率手持电动工具
对标：A4919/M、P6531/DR
