Middle Voltage Half Bridge Driver 中压双路半桥驱动芯片

产品简介

中压双路半桥驱动芯片专为智能家电、电机驱动场景设计，耐压覆盖 300V~350V，内置输入互锁、欠压保护、自举二极管等功能，驱动能力稳定，开关速度快，封装小巧易

产品型号：
发布时间：2026-06-12
厂商性质：
浏览次数：
产品咨询

product

产品展示
tel-phone

查看全部

News Center

新闻中心
详细介绍在线留言

中压双路半桥驱动芯片专为智能家电、电机驱动场景设计，耐压覆盖 300V~350V，内置输入互锁、欠压保护、自举二极管等功能，驱动能力稳定，开关速度快，封装小巧易用，可直接兼容主流对标器件，适配半桥、全桥拓扑电路。

核心共同优势

  • 耐压等级高，覆盖 300V~350V 中压应用场景

  • 双路半桥驱动，支持高低侧功率管同步控制

  • 内置输入互锁功能，防止上下管直通，提升安全性

  • 集成欠压检测，保障驱动稳定工作

  • 部分型号集成自举二极管，简化外围电路设计

  • 主流贴片封装，PCB 布线便捷，适配多类板级设计

  • 引脚兼容市面同类型芯片，替换无需改板，降低设计成本

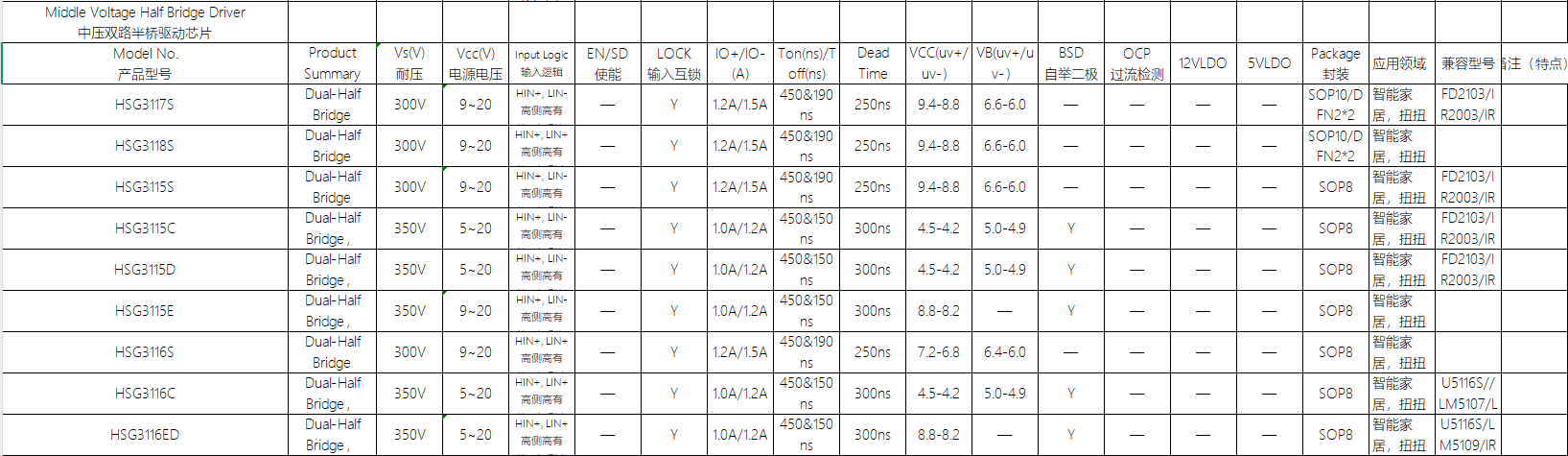

  • af0ef2bb-7d8f-42a5-9cee-8a98f18ca670.png

各型号差异化介绍

1. HSG3117S —— 300V 耐压、高侧高有效半桥驱动

  • 耐压：300V

  • 电源电压：9~20V

  • 输入逻辑：高侧高有效（HIN+, LIN-）

  • 驱动电流：1.2A/1.5A

  • 开关延时：开通 450ns、关断 190ns

  • 死区时间：250ns

  • 欠压保护：VCC 9.4-8.8V、VB 6.6-6.0V

  • 封装：SOP10/DFN2*2

  • 兼容型号：FD2103、IR2003

  • 应用：智能家居、扭扭车电机驱动电路

2. HSG3118S —— 300V 耐压、高侧高有效半桥驱动

  • 耐压：300V

  • 电源电压：9~20V

  • 输入逻辑：高侧高有效（HIN+, LIN-）

  • 驱动电流：1.2A/1.5A

  • 开关延时：开通 450ns、关断 190ns

  • 死区时间：250ns

  • 欠压保护：VCC 9.4-8.8V、VB 6.6-6.0V

  • 封装：SOP10/DFN2*2

  • 应用：智能家居、扭扭车电机驱动电路

3. HSG3115S —— 300V 耐压、SOP8 封装半桥驱动

  • 耐压：300V

  • 电源电压：9~20V

  • 输入逻辑：高侧高有效（HIN+, LIN-）

  • 驱动电流：1.2A/1.5A

  • 开关延时：开通 450ns、关断 190ns

  • 死区时间：250ns

  • 欠压保护：VCC 9.4-8.8V、VB 6.6-6.0V

  • 封装：SOP8

  • 兼容型号：FD2103、IR2003

  • 应用：智能家居、扭扭车电机驱动电路

4. HSG3115C —— 350V 耐压、低电源电压半桥驱动（带自举二极管）

  • 耐压：350V

  • 电源电压：5~20V

  • 输入逻辑：高侧高有效（HIN+, LIN-）

  • 驱动电流：1.0A/1.2A

  • 开关延时：开通 450ns、关断 150ns

  • 死区时间：300ns

  • 欠压保护：VCC 4.5-4.2V、VB 5.0-4.9V

  • 自举二极管：内置

  • 封装：SOP8

  • 兼容型号：FD2103、IR2003

  • 应用：智能家居、扭扭车电机驱动电路

5. HSG3115D —— 350V 耐压、低电源电压半桥驱动（带自举二极管）

  • 耐压：350V

  • 电源电压：5~20V

  • 输入逻辑：高侧高有效（HIN+, LIN-）

  • 驱动电流：1.0A/1.2A

  • 开关延时：开通 450ns、关断 150ns

  • 死区时间：300ns

  • 欠压保护：VCC 4.5-4.2V、VB 5.0-4.9V

  • 自举二极管：内置

  • 封装：SOP8

  • 兼容型号：FD2103、IR2003

  • 应用：智能家居、扭扭车电机驱动电路

6. HSG3115E —— 350V 耐压、高电源电压半桥驱动（带自举二极管）

  • 耐压：350V

  • 电源电压：9~20V

  • 输入逻辑：高侧高有效（HIN+, LIN-）

  • 驱动电流：1.0A/1.2A

  • 开关延时：开通 450ns、关断 150ns

  • 死区时间：300ns

  • 欠压保护：VCC 8.8-8.2V

  • 自举二极管：内置

  • 封装：SOP8

  • 应用：智能家居、扭扭车电机驱动电路

7. HSG3116S —— 300V 耐压、双高输入半桥驱动

  • 耐压：300V

  • 电源电压：9~20V

  • 输入逻辑：双高有效（HIN+, LIN+）

  • 驱动电流：1.2A/1.5A

  • 开关延时：开通 450ns、关断 190ns

  • 死区时间：250ns

  • 欠压保护：VCC 7.2-6.8V、VB 6.4-6.0V

  • 封装：SOP8

  • 应用：智能家居、扭扭车电机驱动电路

8. HSG3116C —— 350V 耐压、低电源电压双高输入半桥驱动（带自举二极管）

  • 耐压：350V

  • 电源电压：5~20V

  • 输入逻辑：双高有效（HIN+, LIN+）

  • 驱动电流：1.0A/1.2A

  • 开关延时：开通 450ns、关断 150ns

  • 死区时间：300ns

  • 欠压保护：VCC 4.5-4.2V、VB 5.0-4.9V

  • 自举二极管：内置

  • 封装：SOP8

  • 兼容型号：U5116S、LM5107/L

  • 应用：智能家居、扭扭车电机驱动电路

9. HSG3116ED —— 350V 耐压、高电源电压双高输入半桥驱动（带自举二极管）

  • 耐压：350V

  • 电源电压：5~20V

  • 输入逻辑：双高有效（HIN+, LIN+）

  • 驱动电流：1.0A/1.2A

  • 开关延时：开通 450ns、关断 150ns

  • 死区时间：300ns

  • 欠压保护：VCC 8.8-8.2V

  • 自举二极管：内置

  • 封装：SOP8

  • 兼容型号：U5116S/L、M5109/IR

  • 应用：智能家居、扭扭车电机驱动电路
