Gate Driver

Low Voltage Low-Side driver IC低压低侧驱动芯片

产品简介

低压低侧驱动芯片专为电机驱动、工业控制场景设计,分为单路、双路多款规格。芯片集成使能控制、欠压保护等功能,部分型号搭载限流、故障报警特性,驱动电流覆盖广、开关速

产品型号:
发布时间:2026-06-12
厂商性质:
浏览次数:
详细介绍在线留言

低压低侧驱动芯片专为电机驱动、工业控制场景设计,分为单路、双路多款规格。芯片集成使能控制、欠压保护等功能,部分型号搭载限流、故障报警特性,驱动电流覆盖广、开关速度快,封装小巧易用,可直接兼容主流对标器件,适配各类功率开关驱动电路。

核心共同优势

  • 电压适配范围广,满足不同系统供电需求

  • 开关响应速度快,驱动性能稳定可靠

  • 集成使能控制,便于电路启停与状态管理

  • 标配欠压检测功能,提升系统运行安全性

  • 主流贴片封装,PCB 布线便捷,适配多类板级设计

  • 引脚兼容市面同类型芯片,替换无需改板,降低设计成本

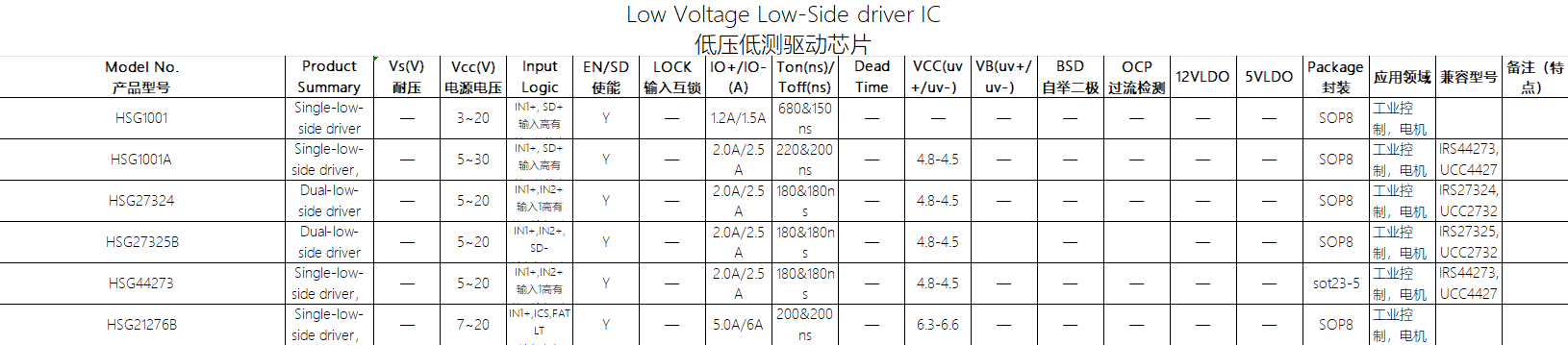

各型号差异化介绍

1. HSG1001 —— 基础款单路低侧驱动

  • 功能:标准单路低侧驱动,输入高有效、使能高电平关闭

  • 电源电压:3~20V

  • 驱动电流:1.2A/1.5A

  • 开关延时:开通 680ns、关断 150ns

  • 封装:SOP8

  • 应用:通用工业控制、常规电机驱动电路

2. HSG1001A —— 大电流单路带使能驱动

  • 功能:单路驱动,集成 SD 使能功能,输入高有效

  • 电源电压:5~30V

  • 驱动电流:2.0A/2.5A

  • 开关延时:开通 220ns、关断 200ns

  • 保护:内置 VCC 欠压保护

  • 封装:SOP8

  • 兼容型号:IRS44273、UCC44273

  • 应用:工业设备、大功率电机驱动

3. HSG27324 —— 双路独立低侧驱动

  • 功能:双路通道驱动,两路输入均为高有效

  • 电源电压:5~20V

  • 驱动电流:2.0A/2.5A

  • 开关延时:开通、关断均为 180ns

  • 保护:内置 VCC 欠压保护

  • 封装:SOP8

  • 兼容型号:IRS27324、UCC27324

  • 应用:多路电机、双路功率开关驱动场景

4. HSG27325B —— 双路带使能低侧驱动

  • 功能:两路独立驱动,搭配低电平关闭使能端

  • 电源电压:5~20V

  • 驱动电流:2.0A/2.5A

  • 开关延时:开通、关断均为 180ns

  • 保护:内置 VCC 欠压保护

  • 封装:SOP8

  • 兼容型号:IRS27325、UCC27325

  • 应用:需要分时控制的工业驱动系统

5. HSG44273 —— 微型封装单路带使能驱动

  • 功能:单路驱动,集成 SD 使能功能,双路输入高有效

  • 电源电压:5~20V

  • 驱动电流:2.0A/2.5A

  • 开关延时:开通、关断均为 180ns

  • 保护:内置 VCC 欠压保护

  • 封装:SOT23-5(小型化封装)

  • 兼容型号:IRS44273、UCC44273

  • 应用:空间受限的小型设备、便携驱动电路

6. HSG21276B —— 高电流带限流 + 故障报警驱动

  • 功能:单路驱动,集成过流检测、故障报警功能

  • 电源电压:7~20V

  • 驱动电流:5.0A/6A,大电流输出能力

  • 开关延时:开通、关断均为 200ns

  • 保护:内置 VCC 欠压保护

  • 封装:SOP8

  • 应用:重载电机、高可靠性工业控制设备
