HSP810X 系列降压 DC-DC 转换器
产品简介
本系列是面向工业高压供电、光伏辅助电源、充电桩等高压场景设计的超宽压异步降压型 DC-DC 电源芯片，输入电压覆盖 4.5V~100V 超宽范围，全系列采用 COT 恒定导通时间控制架构，支持 PFM/PWM 自动切换。系列成员覆盖 0.8A 至峰值 3.5A 多个输出档位，提供固定频率与可调频率版本，搭配 SOT23-6、ESOP8 多种封装，具备高压耐量强、外围精简、可靠性高等优势，可满足各类高压转低压的辅助电源设计需求。
超宽高压输入：支持 4.5V~100V 超宽电压输入，兼容 48V/60V/72V 工业总线、光伏供电、充电桩辅助供电等多种高压场景，电压余量充足，抗浪涌能力强。
COT 快速响应架构：采用恒定导通时间控制模式，负载瞬态响应速度快，输出电压纹波小，无需复杂环路补偿，外围元器件精简，开发难度低。
高压异步降压架构：异步整流架构适配高压大压差场景，转换效率优异，系统可靠性高，长期运行稳定性强。
输出灵活可调：内置 0.78V 高精度反馈电压基准，输出电压可通过外部分压电阻灵活配置，适配多种低压输出需求。
多封装选型：提供 SOT23-6 小型封装与 ESOP8 散热增强封装，兼顾小体积设计与大功率散热需求，适配不同布板空间。

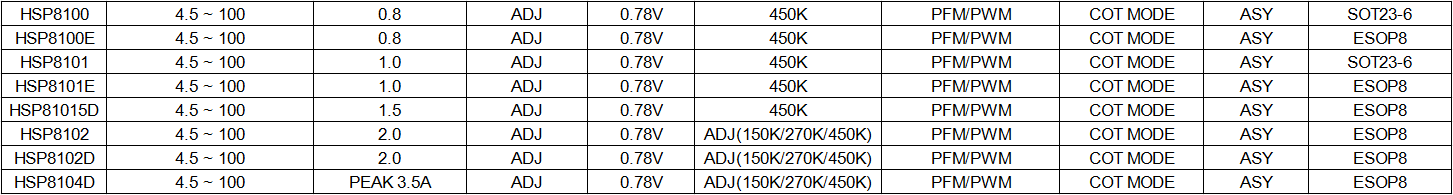

1、HSP8100 / HSP8100E —— 0.8A 输出、固定频率高压降压芯片
输出电流：0.8A
反馈基准：0.78V
开关频率：450KHz（固定）
控制模式：PFM/PWM 自动切换、COT MODE
架构：异步降压（ASY）
封装：HSP8100 为 SOT23-6，HSP8100E 为 ESOP8
特点：小功率高压降压入门款，SOT23-6 版本可实现极致小型化，ESOP8 版本散热表现更优。
应用场景：高压小功率辅助供电、工业传感器高压取电、高压监测模块供电。
2、HSP8101 / HSP8101E —— 1.0A 输出、固定频率高压降压芯片
输出电流：1.0A
反馈基准：0.78V
开关频率：450KHz（固定）
控制模式：PFM/PWM 自动切换、COT MODE
架构：异步降压（ASY）
封装：HSP8101 为 SOT23-6，HSP8101E 为 ESOP8
特点：通用小功率档位，兼顾带载能力与体积，是高压辅助电源常用选型。
应用场景：48V 通信设备辅助电源、工业模块小功率供电、高压仪表供电。
3、HSP81015D —— 1.5A 输出、固定频率高压降压芯片
输出电流：1.5A
反馈基准：0.78V
开关频率：450KHz（固定）
控制模式：PFM/PWM 自动切换、COT MODE
架构：异步降压（ASY）
封装：ESOP8特点：功率与体积均衡，标配 ESOP8 散热封装，保障中长期稳定运行。
应用场景：工业控制辅助电源、高压转低压通用模块、安防高压供电设备。
4、HSP8102 / HSP8102D —— 2.0A 输出、可调频率高压降压芯片
输出电流：2.0A
反馈基准：0.78V
开关频率：可调，支持 150K/270K/450K 三档
控制模式：PFM/PWM 自动切换、COT MODE
架构：异步降压（ASY）
封装：ESOP8特点：中功率首选档位，三档频率可调，可灵活平衡转换效率、EMI 特性与方案体积，设计自由度高。
应用场景：工业电源、充电桩辅助供电、光伏系统辅助电源、高压电机驱动辅助供电。
5、HSP8104D —— 峰值 3.5A 输出、可调频率高压降压芯片
输出电流：峰值 3.5A
反馈基准：0.78V
开关频率：可调，支持 150K/270K/450K 三档
控制模式：PFM/PWM 自动切换、COT MODE
架构：异步降压（ASY）
封装：ESOP8
特点：系列最大功率档位，支持短时大负载冲击，可调频率适配复杂工况，ESOP8 封装保障大功率散热。
应用场景：大功率高压辅助电源、工业高压转低压系统、储能设备辅助供电。
光伏逆变器、储能系统的低压控制电路辅助供电
充电桩、快充设备的控制与驱动电路供电
工业高压传感器、变送器的电源转换
通信设备、基站设备的高压转低压负载点电源
伺服电机、工业驱动器的辅助控制电源
