HSP83XX 系列降压 DC-DC 转换器
产品简介
本系列是面向工业控制、24V 总线、车载电子等场景设计的宽压同步降压 DC-DC 电源芯片，输入电压覆盖 4~30V，全系列采用 COT 恒定导通时间控制架构与同步整流技术，输出电流覆盖 1.5A~6.0A 全档位，提供多种反馈基准、开关频率、控制模式与封装选型，兼顾宽压适应性、高效率与小型化设计，可满足不同功率等级的宽压降压需求。
超宽压输入：支持 4~30V 宽电压输入，兼容 12V/24V 工业总线、车载电源、多节锂电池组，适配电压波动大的复杂供电场景。COT 快速响应：恒定导通时间控制，负载瞬态响应速度快，输出纹波小，无需复杂环路补偿，外围电路精简，开发难度低。同步整流高效率：全系列同步整流架构，转换效率优异，系统发热低，无需外接肖特基二极管，降低 BOM 成本与方案体积。输出灵活可调：内置高精度反馈电压基准，输出电压可通过外部分压电阻灵活配置，提供 0.6V、0.8V、0.925V 多种基准可选。多模式覆盖：提供固定 PWM、PFM/PWM 自动切换、CCM/DCM 可调多种工作模式，兼顾轻载低功耗、全载低纹波与不同工况需求。封装选型丰富：覆盖 SOT23-6、ESOP8、QFN3.5×3.5-14 多种封装，从小体积便携设备到大功率散热需求均可适配。

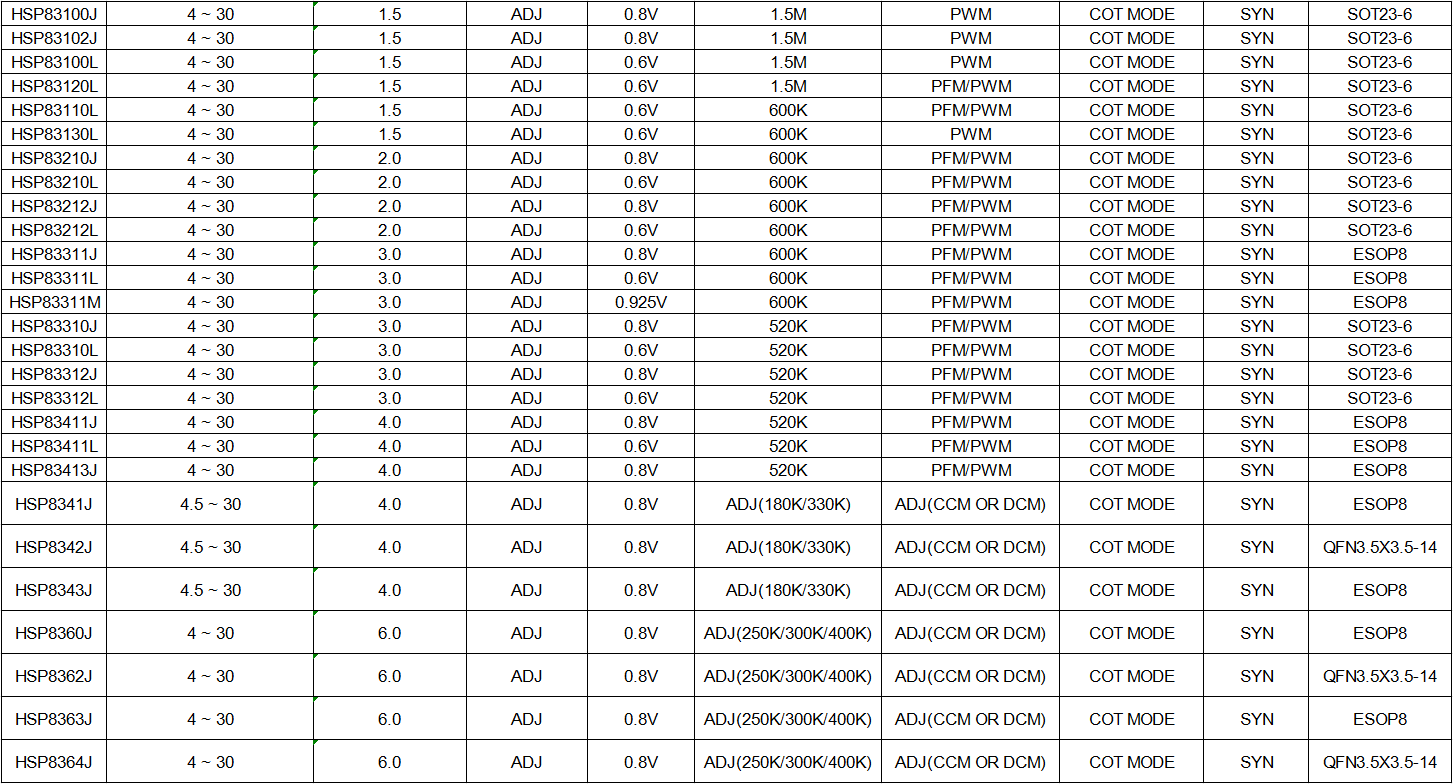

代表型号：HSP83100J、HSP83102J、HSP83100L、HSP83120L、HSP83110L、HSP83130L
额定输出电流 1.5A，适配小功率宽压负载供电
提供 1.5M 高频版与 600K 标准版两种频率，高频版可实现极致小型化
覆盖 0.6V、0.8V 两种反馈基准，支持固定 PWM、PFM/PWM 自动切换两种模式
统一 SOT23-6 小型封装，PCB 占用面积极小
应用场景：24V 工业传感器供电、小功率模块电源、便携宽压设备
代表型号：HSP83210L、HSP83210J、HSP83212J、HSP83212L
额定输出电流 2.0A，兼顾功率与体积，是宽压通用首选档位
600KHz 优化开关频率，平衡开关损耗与方案体积
覆盖 0.6V、0.8V 两种反馈基准，标配 PFM/PWM 自动切换模式
统一 SOT23-6 封装，通用性强
应用场景：工业辅助电源、车载小家电、24V 转 5V/3.3V 通用降压
代表型号：HSP83311J、HSP83311L、HSP83311M、HSP83310J、HSP83310L、HSP83312J、HSP83312L
额定输出电流 3.0A，满足中大功率宽压负载需求
提供 600KHz、520KHz 两种频率优化，覆盖不同效率与体积设计方向
反馈基准覆盖 0.6V、0.8V、0.925V 三档，适配更多分压设计方案
提供 SOT23-6 小型封装与 ESOP8 散热增强封装两种选项
应用场景：工业控制主板供电、车载中控设备、24V 系统负载点电源
代表型号：HSP83411J、HSP83411L、HSP83413J
额定输出电流 4.0A，520KHz 固定频率，PFM/PWM 自动切换模式
提供 0.6V、0.8V 基准可选，标配 ESOP8 散热封装
应用场景：中大功率工业模块、通信设备辅助电源
代表型号：HSP8341J、HSP8342J、HSP8343J
输入电压 4.5~30V，额定输出电流 4.0A
开关频率 180K/330K 两档可调，支持 CCM/DCM 模式切换，适配不同工况
0.8V 反馈基准，提供 ESOP8、QFN3.5×3.5-14 两种封装
应用场景：定制化工业电源、对 EMI / 效率有灵活调节需求的设计
代表型号：HSP8360J、HSP8362J、HSP8363J、HSP8364J
额定输出电流 6.0A，为系列最大功率档位，支持大负载集中供电
开关频率 250K/300K/400K 三档可调，支持 CCM/DCM 模式切换，设计灵活性高
0.8V 反馈基准，提供 ESOP8、QFN3.5×3.5-14 两种散热封装
应用场景：大功率工业电源、24V 转大电流低压系统、车载大功率负载供电
工业控制总线、工业自动化设备的负载点电源
车载电子、车载影音、车载充电桩辅助降压供电
通信设备、网络终端的宽压电源转换
多节锂电池供电的便携仪器、工业手持设备
智能家居、白色家电的大功率辅助电源
