本系列为高度集成的多通道电源管理单元，集成多路 DC-DC 降压转换器与 LDO 线性稳压器，覆盖低压消费级到高压工业级全场景输入范围，通道配置从 2 路到 4 路灵活可选，输出电流覆盖多档位。芯片集成度高，可大幅简化系统电源架构，减少外围元器件与 PCB 占用面积，适用于便携式设备、物联网终端、工业高压模块等多电源轨的供电设计。
核心共同优势
高度集成架构：集成 DC-DC 降压转换器与 LDO 线性稳压器，单芯片实现多路电源输出，替代多颗独立电源芯片，大幅缩减方案体积与 BOM 成本。
宽场景输入覆盖：覆盖 2.5~5.5V 低压消费级、4.5~100V 高压工业级两大输入档位，适配电池供电、工业高压取电等多种供电场景。
高精度输出特性：内置高精度反馈电压基准，DC-DC 输出电压可灵活调节，LDO 提供固定电压输出，供电精度高、纹波低，满足敏感模块供电需求。
高频小型化设计：开关频率最高达 1.5MHz，可搭配小型电感电容，配合 QFN、DFN 等微型封装，实现电源方案极致小型化。
灵活通道配置：提供 2 路、3 路、4 路多种通道组合，涵盖纯 DC-DC、DC-DC+LDO 多种架构，可匹配不同系统的多电源轨需求。

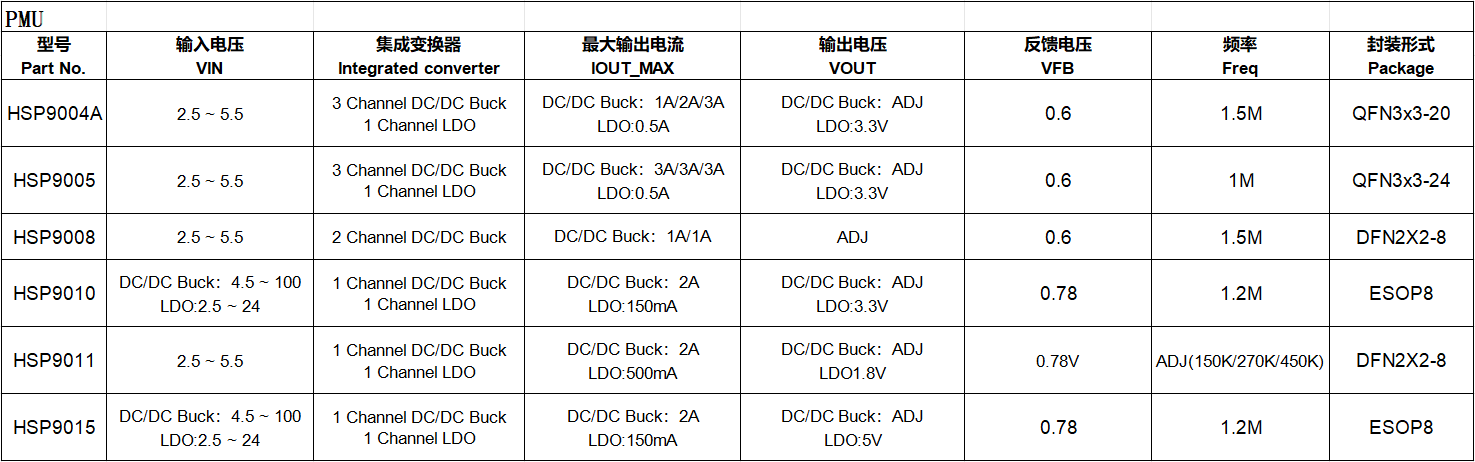

各型号差异化介绍
一、低压多通道系列（2.5~5.5V 输入）
1、HSP9004A —— 三 DC-DC + 一 LDO、多电流档位 PMU输入电压：2.5~5.5V集成变换器：3 通道 DC-DC Buck + 1 通道 LDO输出电流：DC-DC 1A/2A/3A，LDO 0.5A输出电压：DC-DC 可调，LDO 固定 3.3V反馈电压：0.6V开关频率：1.5MHz封装：QFN3x3-20特点：三路 Buck 采用差异化电流档位配置，适配处理器、外设、传感器等不同功率负载，单芯片即可完成系统全电源供给。应用场景：便携式消费电子、物联网主控系统、智能穿戴设备多电源轨供电。 2、HSP9005 —— 三路 3A 大电流 DC-DC + 一 LDO PMU输入电压：2.5~5.5V集成变换器：3 通道 DC-DC Buck + 1 通道 LDO输出电流：DC-DC 3A/3A/3A，LDO 0.5A输出电压：DC-DC 可调，LDO 固定 3.3V反馈电压：0.6V开关频率：1MHz封装：QFN3x3-24特点：三路 Buck 均为 3A 大电流输出，支持多组大功率负载同时供电；1MHz 工作频率，平衡转换效率与输出纹波性能。应用场景：高性能处理器供电、平板 / 掌上电脑、多外设智能终端。 3、HSP9008 —— 双路 DC-DC、超小型封装 PMU输入电压：2.5~5.5V集成变换器：2 通道 DC-DC Buck输出电流：DC-DC 1A/1A输出电压：全可调反馈电压：0.6V开关频率：1.5MHz封装：DFN2X2-8特点：纯双路 Buck 架构，1.5MHz 高频设计，搭配超小 DFN 封装，PCB 占用面积极小，适合精简双电源轨系统。应用场景：小型物联网终端、可穿戴设备、双电源轨传感器模块。 4、HSP9011 —— 单 DC-DC + 单 LDO、可调频率小型 PMU输入电压：2.5~5.5V集成变换器：1 通道 DC-DC Buck + 1 通道 LDO输出电流：DC-DC 2A，LDO 500mA输出电压：DC-DC 可调，LDO 固定 1.8V反馈电压：0.78V开关频率：可调（150K/270K/450K）封装：DFN2X2-8特点：开关频率三档可调，可灵活平衡转换效率与 EMI 性能；1.8V LDO 适配主流内核、传感器供电，超小封装节省布板空间。应用场景：低功耗物联网设备、便携式监测仪器、电池供电小型终端。 二、高压宽压系列（Buck 输入 4.5~100V）
1、HSP9010 —— 高压 Buck+LDO、3.3V LDO 输出 PMU输入电压：DC-DC Buck 4.5~100V，LDO 2.5~24V集成变换器：1 通道 DC-DC Buck + 1 通道 LDO输出电流：DC-DC 2A，LDO 150mA输出电压：DC-DC 可调，LDO 固定 3.3V反馈电压：0.78V开关频率：1.2MHz封装：ESOP8特点：超宽压 Buck 输入适配高压工业场景，集成 3.3V LDO 可直接给控制电路供电，单芯片完成高压取电 + 系统供电全流程。应用场景：工业高压传感器、48V 总线辅助供电、光伏 / 储能控制模块供电。 2、HSP9015 —— 高压 Buck+LDO、5V LDO 输出 PMU输入电压：DC-DC Buck 4.5~100V，LDO 2.5~24V集成变换器：1 通道 DC-DC Buck + 1 通道 LDO输出电流：DC-DC 2A，LDO 150mA输出电压：DC-DC 可调，LDO 固定 5V反馈电压：0.78V开关频率：1.2MHz封装：ESOP8特点：5V LDO 输出适配通用外设、接口电路供电；高压宽压输入兼容各类工业高压母线，ESOP8 封装保障大功率下散热性能。应用场景：工业自动化设备、充电桩辅助控制电源、高压通信模块供电。 典型应用场景
