HS66XX系列 高性能多通道ADC介绍
产品简介
HS6678 与 HS6674 是24 位高精度、高速同步采样 ADC 芯片，分别为 8 通道与 4 通道配置，性能对标国际主流型号，具备优异信噪比、低失真、低温漂与低功耗特性，适用于工业测量、医疗仪器、音频采集、振动监测、电网监测等高精度数据采集场景，以下为两款芯片完整参数解析：

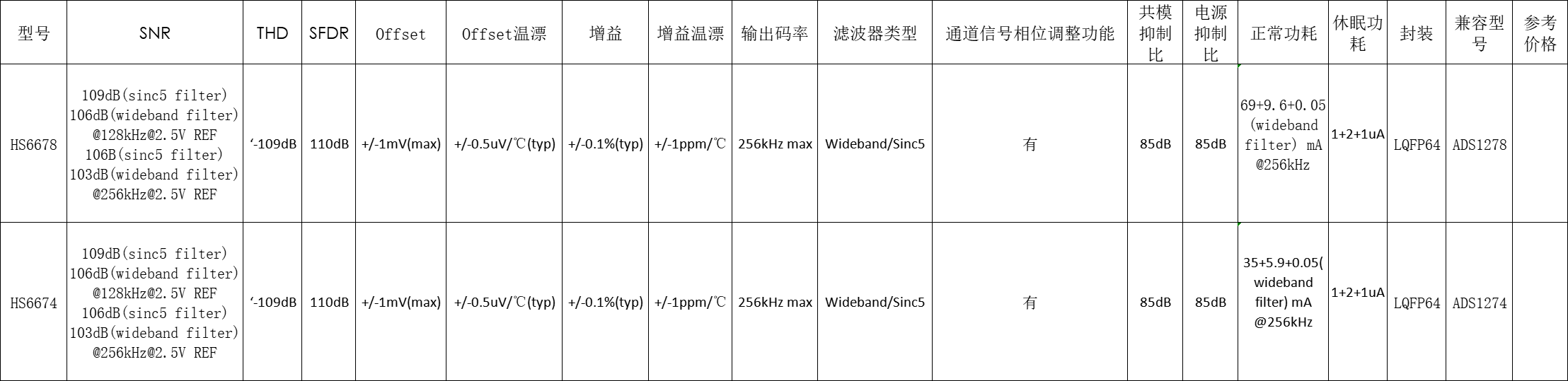

一、核心性能参数
1. 信噪比（SNR）
HS6678/HS6674：128kHz 输出码率、2.5V 参考电压下，sinc5 滤波器模式109dB，宽带滤波器模式106dB；256kHz 输出码率、2.5V 参考电压下，sinc5 滤波器模式106dB，宽带滤波器模式103dB，兼顾高精度与宽频带采集需求。
2. 总谐波失真（THD）
两款芯片均为 **-109dB**，信号失真度极低，保障原始信号还原精度。
3. 无杂散动态范围（SFDR）
均达110dB，抗杂散干扰能力突出，适配复杂电磁环境下的高精度采集。
4. 直流精度特性
失调电压：最大 **±1mV**，输入偏移控制精准；失调温漂：典型值 **±0.5μV/℃**，全温区偏移稳定性优异；增益误差：典型值 **±0.1%**，增益精度高；增益温漂：±1ppm/℃，温度变化下增益一致性极佳。
二、功能与接口参数
1. 输出码率
两款芯片最大输出码率均为256kHz，支持高速同步采样，满足动态信号采集需求。
2. 滤波器配置
内置Wideband（宽带）与Sinc5两种滤波器，可根据应用场景灵活切换，兼顾带宽与噪声抑制性能。
3. 通道信号相位调整
支持通道信号相位调整功能，可实现多通道信号同步校准，提升系统采集一致性。
4. 抑制性能
共模抑制比（CMRR）：85dB，有效抑制共模干扰；电源抑制比（PSRR）：85dB，降低电源波动对采集精度的影响。
三、功耗特性
1. 正常功耗
HS6678：256kHz、宽带滤波器模式下，功耗为69+9.6+0.05mA；HS6674：256kHz、宽带滤波器模式下，功耗为35+5.9+0.05mA，4 通道配置功耗更优。
2. 休眠功耗
两款芯片休眠功耗均为1+2+1μA，超低待机功耗，适配电池供电与低功耗设备场景。
四、封装与兼容信息
1. 封装形式
均采用LQFP64封装，引脚布局规整，便于 PCB 布局与散热设计。
2. 兼容型号
HS6678：硬件引脚与寄存器兼容ADS1278，可直接替代升级；HS6674：硬件引脚与寄存器兼容ADS1274，国产化替代首选。
3. 参考价格
两款芯片为国产化高精度 ADC，性价比显著优于进口型号，具体价格可咨询官方代理商，批量采购成本优势突出。
总结
HS6678（8 通道）与 HS6674（4 通道）凭借高 SNR、低 THD、低温漂、低功耗、引脚兼容进口型号等核心优势，是工业控制、医疗电子、音频处理、电网监测等领域高精度数据采集的理想选择，完美平衡性能、功耗与国产化替代需求。
