HS65系列 高精度、低噪声ADC芯片
产品简介
本系列芯片是针对桥式传感器（如压力、称重）、工业过程控制及精密测量应用设计的高性能、低功耗Sigma-Delta型ADC。系列成员包括HS6511、HS6521S、HS6521M和HS6521，它们在通道数、封装、内部基准源及输出码率上有所区别，以满足不同设计需求。
核心共同优势
极低噪声：全系列均实现 11nV/√Hz 的噪声密度，配合最大128倍的可编程增益放大器(PGA)，能有效解析微弱信号。
高精度测量：
有效位数(ENOB)：在128倍PGA下可达20BIT，确保高分辨率。
失调与增益：初始失调低至 5?V (64/128倍PGA)，增益误差仅 0.001% FS；增益温漂典型值为 3ppm/℃，具备极佳的长期稳定性。
宽输入范围：输入信号共模范围支持从AGND到AVDD，差分输入电流仅 2nA，适应多种传感器接口。
强抗干扰：共模抑制比(CMRR)和电源抑制比(PSRR)均高达 110dB，在工业环境中能有效抑制干扰。
低功耗设计：内置基准电源开关，可在待机时断开桥式传感器电源，显著降低系统功耗。工作电流：高功耗模式 1.5mA，低功耗模式 0.7mA。

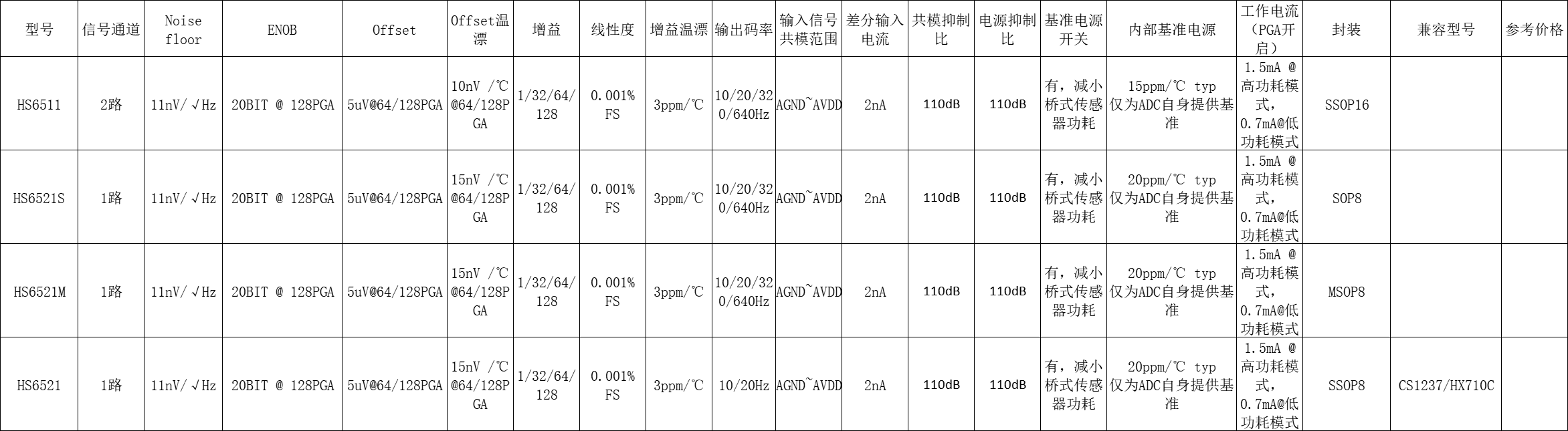

各型号差异化介绍
1. HS6511 —— 双通道、高稳定基准、多速率旗舰信号通道：2路，支持多路传感器复用，减少外部模拟开关。
基准源：内部基准温漂 15ppm/℃ (典型值)，并为ADC自身提供高稳定性基准。
输出码率：可选 10/20/320/640Hz，兼顾低速高精度和相对高速采样。
封装：SSOP16，提供更多引脚以实现双通道功能。
应用场景：双通道工业变送器、高精度电子秤、需要多通道轮流采集的系统。
2. HS6521S 与 HS6521M —— 单通道、紧凑封装、标准性能两者参数一致，仅在封装上区别：
HS6521S：SOP8 封装，便于手工焊接和通用PCB布局。
HS6521M：MSOP8 封装，占用面积更小，适合高密度板卡。
关键参数：1路输入；内部基准温漂 20ppm/℃；输出码率固定为 10/20Hz（低速高抗噪）。
应用场景：单路称重传感器、便携式仪器、空间受限的模块。
3. HS6521 —— 低成本、基础速率、兼容主流型号特点：与HS6521S/M基本相同，但输出码率仅支持 10/20Hz，并去除了部分高级选项。
关键参数：1路输入；内部基准 20ppm/℃；功耗与精度与上述一致。
兼容型号：可直接替换 CS1237 或 HX710C，提供更优的噪声和温漂性能。
封装：SSOP8，与主流兼容型号引脚兼容。
应用场景：成本敏感型电子秤、压力变送器、替代现有设计升级。
HS6511 (双通道) 因性能更高，价格高于单通道型号。
HS6521 (兼容型) 为成本优化设计，具有较高性价比。
HS6521S / M 处于中间价位，适合多数单路应用。
