HS67XX 系列高精度 24 位 ADC
产品简介
HS67 系列是面向工业测量、传感器信号采集的低功耗、高集成度 24 位模数转换芯片，覆盖多通道配置，完美兼容 TI ADS124x 系列，具备高 ENOB、低漂移、宽增益、低功耗核心优势，适配桥式传感器、精密仪表、工业控制等场景。

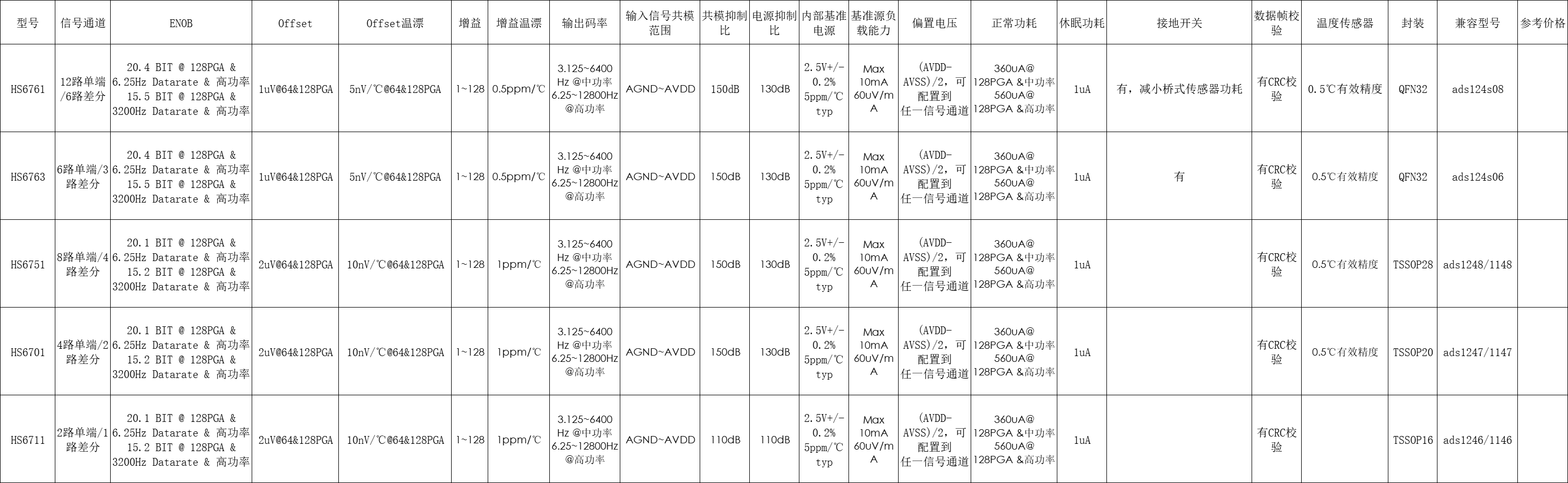

一、核心共性参数
增益范围：1~128 倍可编程 PGA，满足弱信号放大需求输出码率：中功率 3.125~6400Hz；高功率 6.25~12800Hz输入范围：AGND~AVDD，适配工业模拟信号输入基准源：内置 2.5V（±0.2%），温漂 5ppm/℃典型，负载能力最大 10mA功耗特性：正常 360μA（中功率）/560μA（高功率），休眠仅 1μA可靠性：内置 CRC 数据帧校验，偏置电压可配置，提升系统稳定性二、分型号详细参数
1. HS6761
信号通道：12 路单端 / 6 路差分
ENOB：20.4BIT@128PGA+6.25Hz + 高功率；15.5BIT@128PGA+3200Hz + 高功率精度指标：Offset 1μV@64&128PGA，Offset 温漂 5nV/℃，增益温漂 0.5ppm/℃抗干扰：共模抑制比 150dB，电源抑制比 130dB功能：带接地开关（降低桥式传感器功耗）、0.5℃精度温度传感器封装：QFN32
兼容型号：ADS124S08
2. HS6763
信号通道：6 路单端 / 3 路差分
ENOB / 精度 / 抗干扰：同 HS6761
功能：带接地开关、0.5℃精度温度传感器
封装：QFN32
兼容型号：ADS124S06
3. HS6751
信号通道：8 路单端 / 4 路差分
ENOB：20.1BIT@128PGA+6.25Hz + 高功率；15.2BIT@128PGA+3200Hz + 高功率精度指标：Offset 2μV@64&128PGA，Offset 温漂 10nV/℃，增益温漂 1ppm/℃抗干扰：共模抑制比 150dB，电源抑制比 130dB功能：0.5℃精度温度传感器
封装：TSSOP28
兼容型号：ADS1248/1148
4. HS6701
信号通道：4 路单端 / 2 路差分
ENOB / 精度 / 抗干扰 / 功能：同 HS6751
封装：TSSOP20
兼容型号：ADS1247/1147
5. HS6711
信号通道：2 路单端 / 1 路差分
ENOB / 精度：同 HS6751
抗干扰：共模抑制比 110dB，电源抑制比 110dB功能：无温度传感器
封装：TSSOP16
兼容型号：ADS1246/1146
三、产品优势
高精度低漂移：最高 20.4 位 ENOB，Offset 低至 1μV，温漂最小 5nV/℃，长期测量稳定通道全覆盖：1~6 差分 / 2~12 单端，满足多通道采集与单路精密测量低功耗设计：休眠功耗 1μA，适配电池供电与便携设备国产替代：Pin to Pin 兼容 TI ADS124x 系列，降低成本、缩短供货周期高集成度：内置基准、温度传感器、CRC 校验、接地开关，简化外围电路.
四、典型应用
工业传感器（压力、称重、温度）信号采集；精密仪器仪表、数据采集系统；电池供电便携式测量设备；工业自动化控制、智能传感终端
