HS69XX系列高精度模数转换器（ADC）产品介绍
产品简介
HS69 系列是面向工业测量、传感器信号采集、高精度数据采集的低噪声、低功耗、高集成度 24 位 Σ-Δ 模数转换器，覆盖多通道、多封装、多兼容选型，完美对标国际主流 ADC，具备优异直流精度、宽增益范围与丰富片上资源，满足桥式传感器、热电偶、RTD、压力 / 称重等高精度采集需求。
核心共性参数
信号架构：单端 / 差分灵活配置，支持多路模拟输入复用增益范围：可编程增益放大器（PGA）1~128 倍，适配微弱信号放大直流精度：偏移1μV/2μV、偏移温漂5nV/℃、增益温漂1ppm/℃采集速率：3.125Hz~12800Hz，中 / 高功率模式可调抗干扰能力：共模抑制比150dB、电源抑制比130dB功耗控制：正常工作360~560μA，休眠功耗1μA功能集成：内置CRC 数据校验、0.5℃精度温度传感器、偏置电压生成、接地开关（部分型号）兼容替代：直接 pin-to-pin 兼容 ADI/TI 主流型号，降低替换成本型号细分参数详解
1. HS6931（SSOP24）
信号通道：8 路单端 / 4 路差分
ENOB：20.4BIT@128PGA+6.25Hz（高功率）；15.5BIT@128PGA+3200Hz（高功率）输出码率：3.125~6400Hz（中功率）；6.25~12800Hz（高功率）基准源：2.5V±0.2%、5ppm/℃（-20~105℃）；双路基准电流 10μA~1500μA，匹配精度 0.2%；负载能力 Max 10mA特色：带接地开关，降低桥式传感器功耗
兼容型号：AD7124-4
2. HS6932（QFN32）
信号通道：8 路单端 / 4 路差分
核心参数：ENOB、码率、基准、精度、功耗与 HS6931 完全一致差异：采用QFN32 小型化封装，适合高密度布局兼容型号：AD7124-4
3. HS6911（TSSOP16）
信号通道：4 路单端 / 2 路差分
ENOB：19.5BIT@128PGA+6.25Hz；14.6BIT@128PGA+3200Hz基准源：2.5V±0.2%、10ppm/℃；内部基准不输出引脚特色：小体积、低成本，基础高精度采集
兼容型号：ADS1220
4. HS6913（TSSOP16）
信号通道：4 路单端 / 2 路差分（2 路复用为基准 / 电流源输出）ENOB：20.4BIT（6.25Hz）、17.3BIT（400Hz）、15.5BIT（3200Hz）基准源：2.5V±0.2%、5ppm/℃（-20~105℃）；双路基准电流，内部基准不输出功耗：外部基准 360μA；内部基准 450μA
差异：无接地开关，通道复用扩展功能
兼容型号：AD7792/AD7793
5. HS6919（TSSOP16）
信号通道：6 路单端 / 3 路差分
ENOB：20.4BIT（6.25Hz）、17.3BIT（400Hz）、15.5BIT（3200Hz）基准源：无内部基准，需外部基准供电
特色：6 通道中等密度，带接地开关
兼容型号：AD7798/AD7799
6. HS6961（QFN32）
信号通道：16 路单端 / 8 路差分（系列最高通道数）ENOB：20.8BIT@128PGA+6.25Hz（高功率）；16.3BIT@128PGA+3200Hz（高功率）基准源：2.5V±0.1%、5ppm/℃（-20~105℃）；负载能力 Max 10mA特色：多通道、超高精度，适合分布式采集
兼容型号：AD7124-8
7. HS6918（MSOP10）
信号通道：4 路单端 / 2 路差分
ENOB：19.6BIT（6.25Hz）、16.5BIT/14.9BIT（3200Hz）偏移：2μV@64&128PGA
基准源：2.5V±0.2%、10ppm/℃；仅供内部使用差异：无接地开关、无偏置电压，超小封装 MSOP10兼容型号：ADS1118
8. HS6917（DFN10）
核心参数：通道、ENOB、精度、功耗与 HS6918 完全一致差异：内部基准可供外部使用，封装为 DFN10
兼容型号：ADS1118

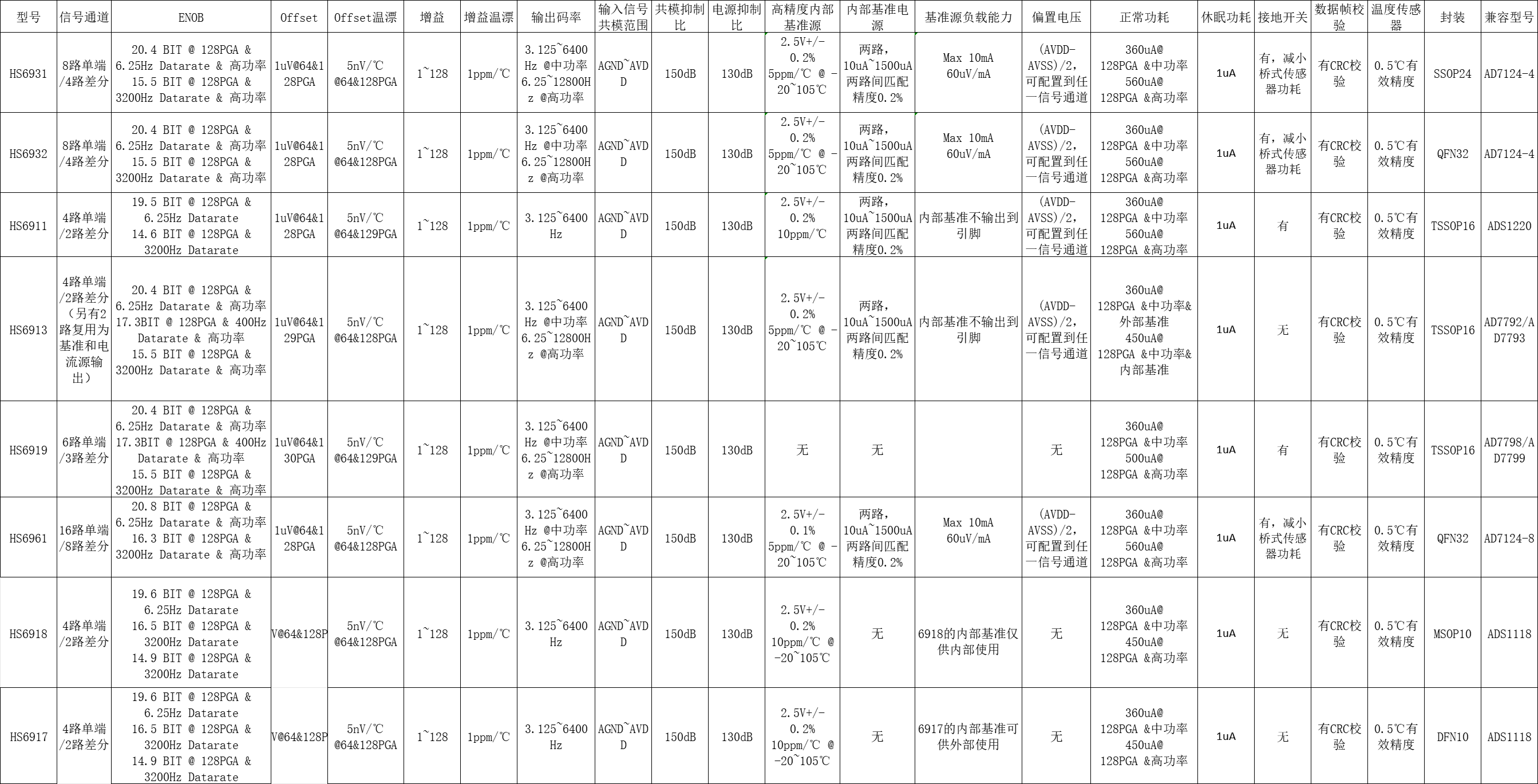

选型指南
多通道高密度：选 HS6961（16 路）、HS6931/HS6932（8 路）
小体积低成本：选 HS6917/HS6918（DFN10/MSOP10）
4 路基础采集：选 HS6911/HS6913
6 通道专用：选 HS6919
基准需求：需外部基准选 HS6919；需基准输出选 HS6917/HS6931/HS6932/HS6961HS69 系列以高性价比、全兼容、高集成、低功耗，为工业测控、仪器仪表、医疗设备提供一站式高精度 ADC 解决方案。
