productHS74LVC 系列 CMOS 高速与门、与非门逻辑器件
产品简介
HS74LVC 系列为低电压 CMOS 工艺制造的高速逻辑门,产品线完整覆盖单路、双路、四路 2 输入与门、与非门,兼容 1.65V~5.5V 全电压域,面向消费电子、工业控制、车载设备、仪器仪表的数字逻辑电路开发。全系列具备 8KV 高等级 HBM 静电防护、-40℃~125℃工业超宽温工作区间,搭配 SC70、SOT23、VSSOP、SOP、TSSOP 多规格贴片封装,可实现 Pin-to-Pin 无缝替换 TI SN74LVC 系列标准逻辑门,用于信号逻辑判断、电平使能、时钟控制、总线逻辑运算等数字电路场景。
二、全系列核心共同优势
1.65V~5.5V 超宽单电源供电
统一供电区间 1.65V 至 5.5V,兼容 1.8V/2.5V/3.3V/5V 主流数字电压轨,单芯片可适配低压穿戴设备与传统 5V 工控系统,简化多电压硬件设计。
高速 CMOS 逻辑架构,低功耗低噪声
采用成熟低电压 CMOS 工艺,开关速度快、静态功耗极低,输出驱动稳定,数字信号边沿干净,减少电路 EMI 干扰。
8KV HBM 高静电防护
所有输入输出引脚内置 8KV 人体模型 ESD 保护,抗静电、抗浪涌能力优异,省去外部 ESD 防护器件,降低整机 BOM 成本,适合车间生产、户外车载等复杂静电环境。
-40℃~125℃工业级宽温稳定运行
覆盖民用、车载、工业严苛温区,高低温环境下逻辑功能、时序参数无漂移,满足车规、工业设备长期连续工作需求。
丰富微型标准化封装,灵活适配各类板卡
超小型 SC70/SOT23 单门封装、紧凑型 VSSOP 双门封装、标准 SOP/TSSOP 四路门封装全覆盖,小型便携设备、高密度工控主板均可灵活布局。
完全兼容 TI 标准逻辑器件,直接替代无需改板
各型号引脚定义与 SN74LVC1G/2G/08A/00A 系列一一对应,硬件引脚完全匹配,可直接替换进口物料,缩短产品国产化迭代周期。

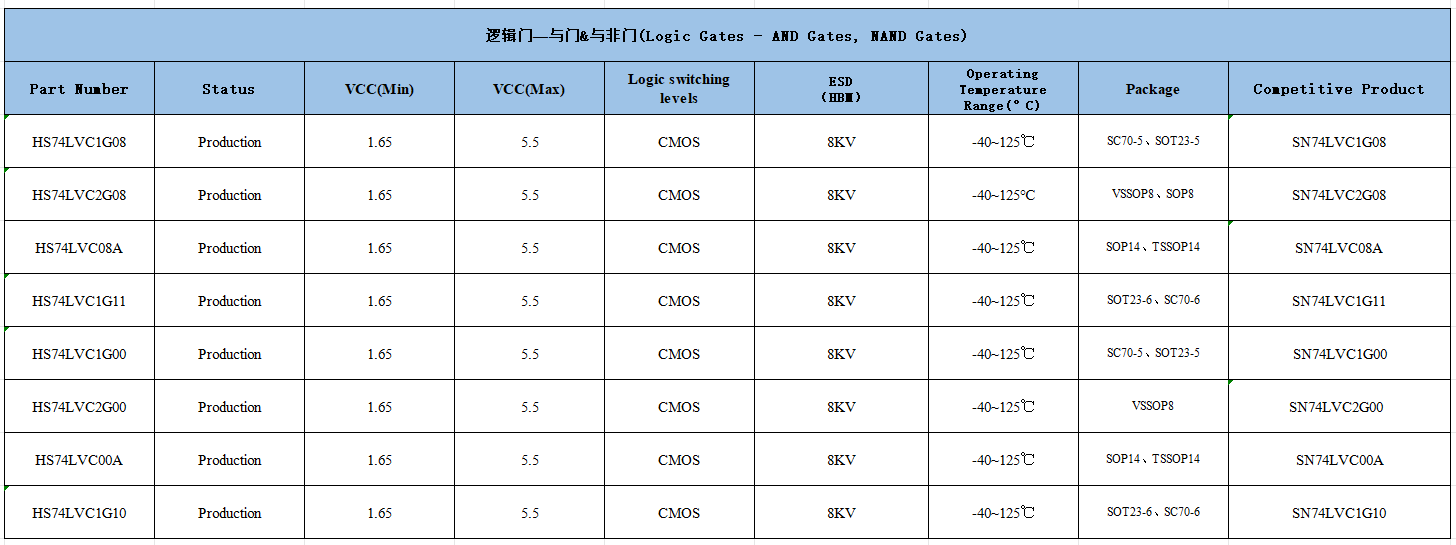

三、各型号差异化产品介绍
与门系列(AND Gate)
HS74LVC1G08|单路 2 输入与门
逻辑功能:1 组独立 2 输入与逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:SC70-5、SOT23-5
兼容替代:SN74LVC1G08
适用场景:单点两路信号同步使能、小型传感器逻辑判断、穿戴设备简易控制电路
HS74LVC2G08|双路 2 输入与门
逻辑功能:2 组独立 2 输入与逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:VSSOP8、SOP8
兼容替代:SN74LVC2G08
适用场景:双通道时钟同步控制、双外设联动使能、便携仪器两路逻辑检测
HS74LVC08A|四路 2 输入与门
逻辑功能:4 组独立 2 输入与逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:SOP14、TSSOP14
兼容替代:SN74LVC08A
适用场景:多通道信号逻辑筛选、工控多路 IO 联动控制、数字主板批量逻辑运算
与非门系列(NAND Gate)
HS74LVC1G00|单路 2 输入与非门
逻辑功能:1 组独立 2 输入与非逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:SC70-5、SOT23-5
兼容替代:SN74LVC1G00
适用场景:简易反相逻辑、低功耗时钟阻断、小型设备故障逻辑判断
HS74LVC2G00|双路 2 输入与非门
逻辑功能:2 组独立 2 输入与非逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:VSSOP8
兼容替代:SN74LVC2G00
适用场景:两路互斥信号控制、双路硬件互锁电路、音频 / 电源使能反向控制
HS74LVC00A|四路 2 输入与非门
逻辑功能:4 组独立 2 输入与非逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:SOP14、TSSOP14
兼容替代:SN74LVC00A
适用场景:多路硬件互锁、数字电路组合逻辑搭建、工业控制板批量逻辑处理
HS74LVC1G10|单路 3 输入与非门
逻辑功能:1 组独立 3 输入与非逻辑运算单元
电气规格:VCC 1.65~5.5V;CMOS 电平;8KV ESD;-40~125℃
封装:SOT23-6、SC70-6
兼容替代:SN74LVC1G10
适用场景:三路信号综合逻辑判断、多条件硬件使能、设备多级保护逻辑电路
