HSXUxx 系列 施密特输入固定单向电平转换芯片
产品简介
HSXUxx 系列为固定单向传输电平转换器，信号仅支持单方向转换，内置施密特触发输入电路，具备优异噪声抑制能力，全系列覆盖 1/2/4 通道多规格型号，统一 1.65V~5.5V 全域电压适配、200Mbps 高速传输、工业级 - 40℃~125℃超宽温区，面向 SPI、UART、时钟信号、单向 GPIO 等固定流向通信接口设计。产品集成 8KV HBM 高静电防护、三态输出、关断 I/O 高阻隔离、2.5μA 超低关断功耗，配套 SOT23、VSSOP、TSSOP 小型贴片封装，可 Pin-to-Pin 直接替换 TXU01xx、TXU02xx、TXU0304、SGM4563 等行业竞品，广泛用于工业控制、车载电子、仪器仪表、消费数码中单向数字信号电平匹配场景。
二、全系列核心共同优势
施密特触发输入，强抗干扰能力
输入端搭载施密特整形电路，可过滤信号杂波、消除边沿抖动，适合长线传输、电磁复杂环境下的时钟、低速串口信号，大幅降低误码率。
固定单向传输，电路逻辑极简
信号单向定向传输，无需方向控制引脚、无双向冲突风险，电路设计简单，适用于 MCU 向外设输出、传感器向主控上传等固定流向信号场景。
1.65V~5.5V 宽电压兼容
VCCA、VCCB 统一 1.65~5.5V 供电区间，单芯片兼容 1.8V/2.5V/3.3V/5V 全主流电压域，单电源供电简化外围电源设计。
200Mbps 高速传输速率
稳定承载高速串行单向信号，适配 SPI、高频时钟、高速单向 GPIO 等中高速数字接口，兼顾低速采样与高频控制信号。
三态输出 + 关断高阻双重隔离
输出支持三态关断；全局关断时全部 I/O 进入 Hi-Z 高阻态，隔离前后级电路，防止总线漏电、信号串扰，支持多路总线分时复用。
超低关断静态功耗
关断模式最大电流仅 2.5μA，休眠功耗极低，兼顾电池便携设备与工业长期通电设备节能需求。
8KV 超高人体静电防护
全通道内置 8KV HBM 静电保护，抗静电、抗浪涌性能优异，省去外部 ESD 防护器件，降低整机 BOM 物料成本。
-40℃~125℃工业宽温稳定运行
适配车载、高温工控等严苛工况，高低温环境下信号边沿无畸变、转换时序稳定，满足工业、车规级设备长期工作要求。
标准化封装，直接兼容主流竞品
SOT23、VSSOP、TSSOP 主流贴片封装全覆盖，各型号引脚与 TXU 系列、SGM4563 完全匹配，直接替换无需改版 PCB。

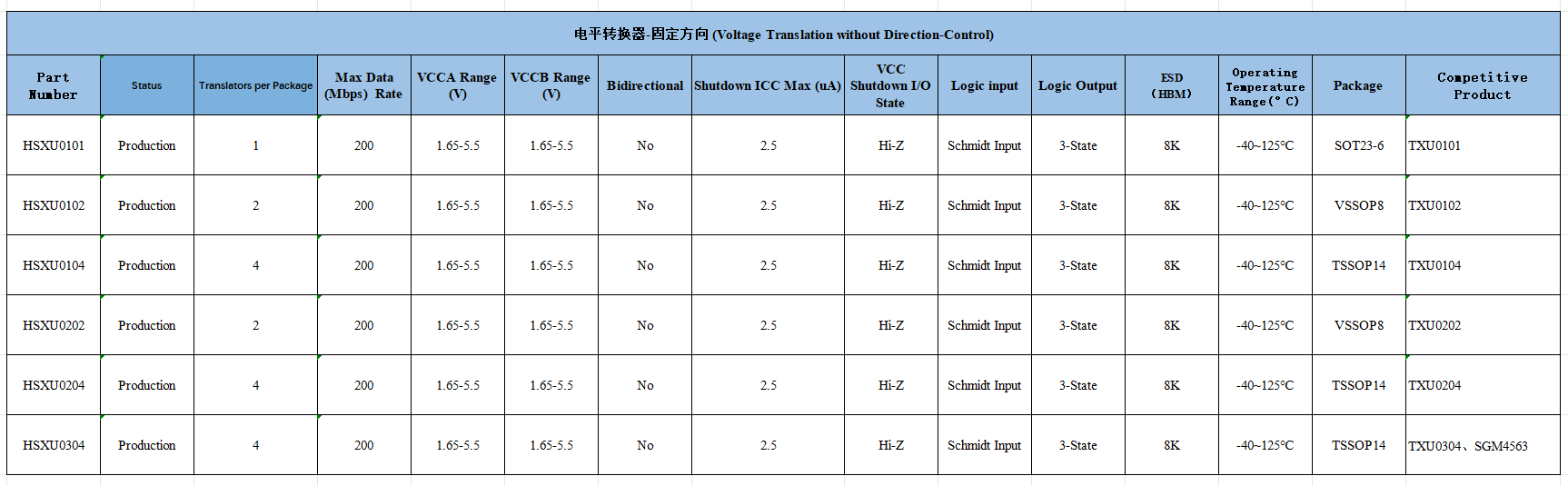

三、各型号差异化产品介绍
HSXU0101｜单通道单向电平转换器
通道规格：1 路固定单向转换通道
核心电气参数：200Mbps 速率；施密特输入；三态输出；关断 ICC≤2.5μA；8KV ESD；工作温度 - 40~125℃
封装规格：SOT23-6
兼容替代物料：TXU0101
推荐应用：单路时钟、单点单向 GPIO、小型传感器上行信号、便携设备单路串口转换
HSXU0102｜双通道单向电平转换器
通道规格：2 路独立单向转换通道
核心电气参数：200Mbps 速率；施密特输入；三态输出；关断 ICC≤2.5μA；8KV ESD；工作温度 - 40~125℃
封装规格：VSSOP8
兼容替代物料：TXU0102
推荐应用：双路 SPI、双通道 UART 收发、差分单向时钟信号、小型模组双路控制输出
HSXU0104｜四通道单向电平转换器
通道规格：4 路独立单向转换通道
核心电气参数：200Mbps 速率；施密特输入；三态输出；关断 ICC≤2.5μA；8KV ESD；工作温度 - 40~125℃
封装规格：TSSOP14
兼容替代物料：TXU0104
推荐应用：四路并行单向总线、多外设时钟拓展、工业采集板多路输出控制信号
HSXU0202｜双通道独立反向单向转换器
通道规格：2 路独立反向单向转换通道
核心电气参数：200Mbps 速率；施密特输入；三态输出；关断 ICC≤2.5μA；8KV ESD；工作温度 - 40~125℃
封装规格：VSSOP8
兼容替代物料：TXU0202
推荐应用：两路反向控制信号、反相时钟转换、电平匹配同步反相输出场景
HSXU0204｜四通道独立反向单向转换器
通道规格：4 路独立反向单向转换通道
核心电气参数：200Mbps 速率；施密特输入；三态输出；关断 ICC≤2.5μA；8KV ESD；工作温度 - 40~125℃
封装规格：TSSOP14
兼容替代物料：TXU0204
推荐应用：多路反相时钟、多通道反向 GPIO 控制、工控多路反向驱动信号转换
HSXU0304｜四通道双向流向单向转换器
通道规格：4 路可自定义单向流向转换通道（A→B / B→A 硬件可选）
核心电气参数：200Mbps 速率；施密特输入；三态输出；关断 ICC≤2.5μA；8KV ESD；工作温度 - 40~125℃
封装规格：TSSOP14
兼容替代物料：TXU0304、SGM4563
推荐应用：多路外设混合流向单向信号、仪器仪表多路采样、车载多路单向控制总线
四、全系列电平转换产品选型区分（补充总览）
HS01xx（自动双向）：无需 DIR 脚，自动识别流向，适配 I2C 低速总线，速率 24Mbps，温区 - 40~85℃
HS74LVCxxT45（可控双向）：带 DIR 控制引脚，420Mbps 超高速，-40~125℃，适配 SPI / 并行高速双向总线
HSXUxx（固定单向）：单方向传输，施密特抗干扰输入，200Mbps，工业宽温，适配时钟、单向串口、固定流向信号
