HS74LVCxxT45 系列 方向可控型高速双向电平转换收发器
产品简介
HS74LVCxxT45 系列为外部引脚控制方向的高速双向总线收发器，覆盖 1/2/4/8/16 通道全规格，支持 1.65V~5.5V 全域单电源轨电平转换，最高数据速率可达 420Mbps，适配 SPI、UART、并行数据、高速 GPIO 等需要主控主动管控传输方向的高速通信总线。全系具备三态输出、关断高阻隔离、2μA 超低关断功耗、8KV 高等级 HBM 静电防护，标准工业宽温 - 40℃~125℃，配套 SC70、SOT23、VSSOP、TSSOP、SOP、TSSOP48 多类贴片封装，可 Pin-to-Pin 直接替代 TI SN74LVC1T45/2T45/4T245/8T245/16T245 系列，广泛用于工业控制、车载电子、高速外设拓展、测试测量设备、通信终端等高速多电压混合信号系统。
二、全系列核心共同优势
外部引脚可控双向传输，传输时序精准可控
配备专用 DIR 方向控制引脚，由主控 MCU 主动指定 A→B 或 B→A 传输方向，适配 SPI、并行总线等对数据流时序有严格管控要求的高速通信，传输逻辑清晰无冲突。
1.65V~5.5V 全域单电源宽电压
VCCA、VCCB 共用同一供电区间 1.65~5.5V，单颗芯片兼容 1.8V/2.5V/3.3V/5V 全主流电压域，单电源简化供电电路，无需双路独立电源。
420Mbps 超高速传输带宽
全系统一 420Mbps 峰值数据速率，远超普通 I2C 电平转换芯片，可稳定承载高速串行、并行数字信号，适配高速外设、存储、显示屏数据通路。
三态输出 + 关断高阻双重隔离防护
输出端支持三态高阻关断；全局关断模式下所有 I/O 端口自动进入 Hi-Z 状态，彻底隔离前后级电路，避免信号串扰与漏电，适配多总线分时复用场景。
超低关断静态功耗
关断模式最大电流仅 2μA，休眠阶段功耗极低，兼顾电池供电便携设备与长期通电工业设备节能需求。
8KV 超高等级人体静电防护
全通道内置 8KV HBM ESD 防护，抗静电干扰能力强，省去外围 ESD 防护器件，降低整机 BOM 成本，提升设备在复杂电磁环境下稳定性。
-40℃~125℃超宽工业级温区
支持车载、高温工控严苛环境，高低温下高速信号传输无失真、时序无偏移，满足汽车电子、工业现场设备长期稳定运行要求。
丰富标准化封装，直接兼容 TI 原厂器件
从超微型 SC70 小型封装到大容量 16 通道 TSSOP48 封装全覆盖，所有型号引脚定义与 SN74LVCxxT45 系列完全匹配，直接替换无需改版 PCB，降低物料切换成本。

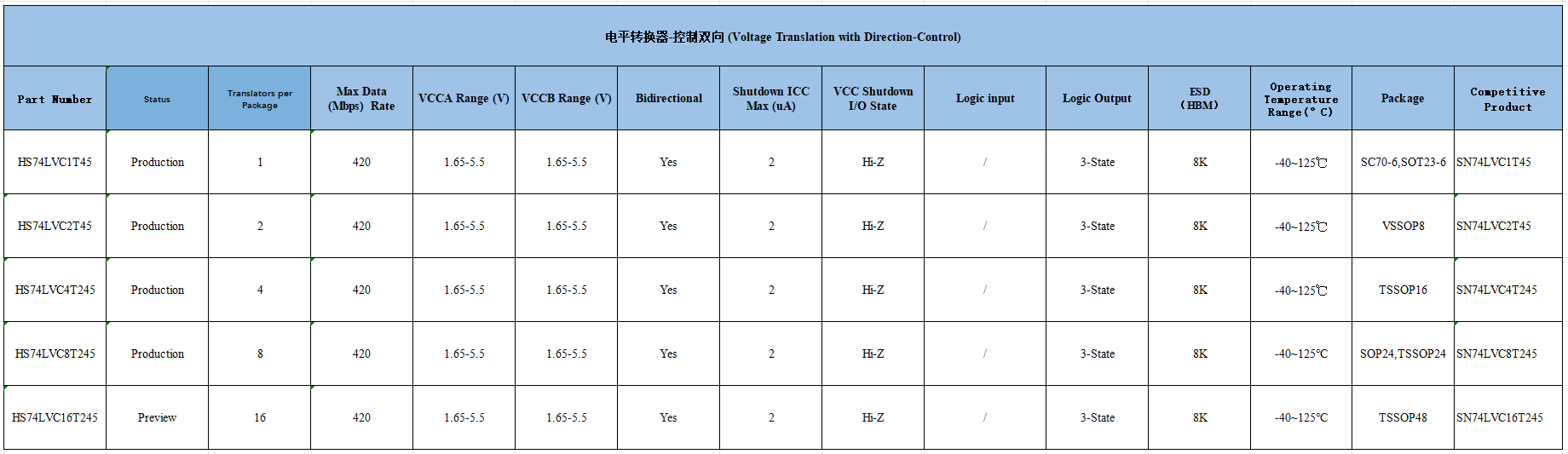

三、各型号差异化产品介绍
HS74LVC1T45｜单通道可控双向收发器
通道规格：1 路独立可控双向转换通道
核心性能：420Mbps 高速传输；单电源 1.65~5.5V；关断 ICC≤2μA；三态输出；8KV ESD；宽温 - 40~125℃
可选封装：SC70-6、SOT23-6
兼容替代型号：SN74LVC1T45
推荐应用：单点高速 GPIO、单路 SPI/ UART 信号转换、小型穿戴设备、传感器单点高速数据互通
HS74LVC2T45｜双通道可控双向收发器
通道规格：2 路独立可控双向转换通道
核心性能：420Mbps 高速传输；单电源 1.65~5.5V；关断 ICC≤2μA；三态输出；8KV ESD；宽温 - 40~125℃
可选封装：VSSOP8
兼容替代型号：SN74LVC2T45
推荐应用：双通道差分串口、双路 SPI 外设、左右声道高速音频数字信号转换、便携仪器双路采集通道
HS74LVC4T245｜四通道可控双向收发器
通道规格：4 路独立可控双向转换通道
核心性能：420Mbps 高速传输；单电源 1.65~5.5V；关断 ICC≤2μA；三态输出；8KV ESD；宽温 - 40~125℃
可选封装：TSSOP16
兼容替代型号：SN74LVC4T245
推荐应用：四路并行数据总线、多传感器阵列、显示屏低速并行接口、工业模块多路 GPIO 拓展
HS74LVC8T245｜八通道高密度可控双向收发器
通道规格：8 路独立可控双向转换通道
核心性能：420Mbps 高速传输；单电源 1.65~5.5V；关断 ICC≤2μA；三态输出；8KV ESD；宽温 - 40~125℃
可选封装：SOP24、TSSOP24
兼容替代型号：SN74LVC8T245
推荐应用：8 位并行数据总线、车载中控多路外设、工控采集板、安防设备多路高速信号复用
HS74LVC16T245｜十六通道超高密度可控双向收发器（预发布）
通道规格：16 路独立可控双向转换通道，系列最高通道集成度
核心性能：420Mbps 高速传输；单电源 1.65~5.5V；关断 ICC≤2μA；三态输出；8KV ESD；宽温 - 40~125℃
可选封装：TSSOP48
兼容替代型号：SN74LVC16T245
推荐应用：16 位并行总线、工业多通道测试设备、大型显示屏主控、通信设备多路高速 IO 拓展
