HS01xx 系列 自动双向电压电平转换芯片
产品简介
HS01xx 系列全自动双向电平转换器，专为多电压混合系统的 I2C、SMBus、双向 GPIO 通信开发，完整覆盖 1/2/4/8 通道全规格产品线，解决低压 MCU（1.8V/2.5V/3.3V）与高压外设（3.3V/5V）之间的信号兼容难题。产品内置智能方向识别电路，无需额外方向控制引脚；统一微安级超低关断功耗、关断 I/O 高阻隔离、5KV HBM 静电防护，搭配 SC70、SOT23、DFN、QFN、TSSOP 全系列小型贴片封装，可实现 Pin-to-Pin 无缝替换 TI TXB01xx、RS01xx 等主流竞品，广泛适配消费穿戴、智能家电、工业传感、车载控制、安防设备等多场景混合信号电路。
二、全系列核心共同优势
免控自动双向传输，简化硬件设计
内置自动流向检测逻辑，无需主控 GPIO 输出方向控制信号，自动识别 A/B 侧数据流，完美适配 I2C、双向 GPIO 等无控制线双向总线，大幅减少外围器件与 PCB 走线。
宽域跨电压转换，覆盖主流电源轨
低压侧 VCCA：1.65V~3.6V，兼容 1.8V/2.5V/3.3V 核心处理器；高压侧 VCCB：2.3V~5.5V，适配 3.3V/5V 传感器、显示屏、存储外设，市面绝大多数电压组合均可覆盖。
超低待机功耗，适配电池供电设备
关断模式最大静态电流仅 1μA，整机休眠阶段功耗极低；关断状态下 I/O 端口自动进入高阻 Hi-Z 态，阻断漏电、避免信号串扰，延长便携设备续航。
双模式输出，兼容推挽 / 开漏总线
输出端同时支持推挽、开漏两种逻辑模式，既可用于普通单向 GPIO，也可直接对接 I2C 开漏通信总线，单颗芯片兼容多类通信协议。
5KV 高等级人体静电防护
全通道集成 5KV HBM ESD 防护，提升设备抗静电干扰能力，省去外部 ESD 防护器件，降低 BOM 物料成本。
多规格微型封装，适配紧凑型产品
从毫米级 SC70 超小封装到高密度 TSSOP 多通道封装全覆盖，轻薄设备、高密度工控板均可灵活布局，节省 PCB 面积。
Pin-to-Pin 兼容行业标杆竞品
各型号引脚定义与 TXB0101/TXB0102/TXB0104E/TXB0108、RS01xx 系列完全一致，直接替换无需重新改版 PCB，缩短产品迭代周期。
标准工业宽温稳定运行
工作温度区间 - 40℃~85℃，民用消费电子、工业控制模块均可长期稳定工作，高低温环境无信号失真。

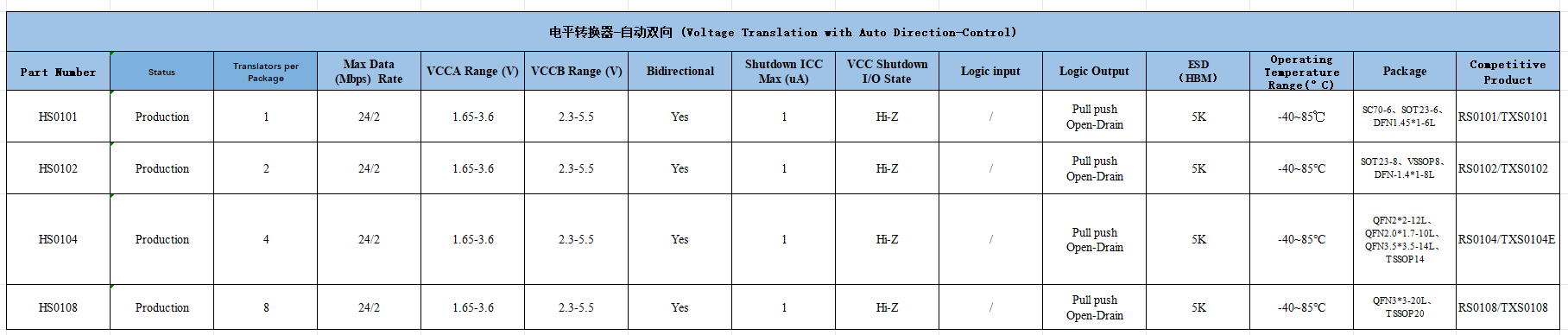

三、各型号差异化产品介绍
HS0101｜单通道自动双向电平转换器
通道架构：单路独立电平转换通道
核心电气参数
最高传输速率：推挽 24Mbps / 开漏 I2C 2Mbps；关断静态电流≤1μA；关断 I/O 高阻；5KV ESD 防护；工作温度 - 40~85℃
可选封装：SC70-6、SOT23-6、DFN1.45×1.6L
兼容替代物料：RS0101、TXB0101
推荐应用：单路 I2C 温度 / 光学传感器、单点 GPIO 电平转换、智能手环、TWS 耳机等超小型便携设备
HS0102｜双通道自动双向电平转换器
通道架构：两路独立电平转换通道
核心电气参数
最高传输速率：推挽 24Mbps / 开漏 I2C 2Mbps；关断静态电流≤1μA；关断 I/O 高阻；5KV ESD 防护；工作温度 - 40~85℃
可选封装：SOT23-8、VSOP8、DFN1.4×1.8L
兼容替代物料：RS0102、TXB0102
推荐应用：双路 I2C 总线、立体声音频通信、双外设 GPIO 信号转换、小型传感器模组、有线耳机控制电路
HS0104｜四通道自动双向电平转换器
通道架构：四路独立电平转换通道
核心电气参数
最高传输速率：推挽 24Mbps / 开漏 I2C 2Mbps；关断静态电流≤1μA；关断 I/O 高阻；5KV ESD 防护；工作温度 - 40~85℃
可选封装：QFN2×2-12L、QFN2.0×1.7-10L、QFN3.5×3.5-14L、TSSOP14
兼容替代物料：RS0104、TXB0104E
推荐应用：多路传感器阵列、多外设 I2C 拓展、智能家居主控、便携式数据采集工控板、触控屏 + 存储复合信号转换
HS0108｜八通道高密度自动双向电平转换器
通道架构：八路独立电平转换通道（系列最高通道密度）
核心电气参数
最高传输速率：推挽 24Mbps / 开漏 I2C 2Mbps；关断静态电流≤1μA；关断 I/O 高阻；5KV ESD 防护；工作温度 - 40~85℃
可选封装：QFN3×3-20L、TSSOP20
兼容替代物料：RS0108、TXB0108
推荐应用：多外设主控拓展、工业多路信号采集模块、显示屏触控 + 多路传感器混合总线、安防摄像头多路 I2C 通信
