HS56XX 系列电能计量芯片
产品简介

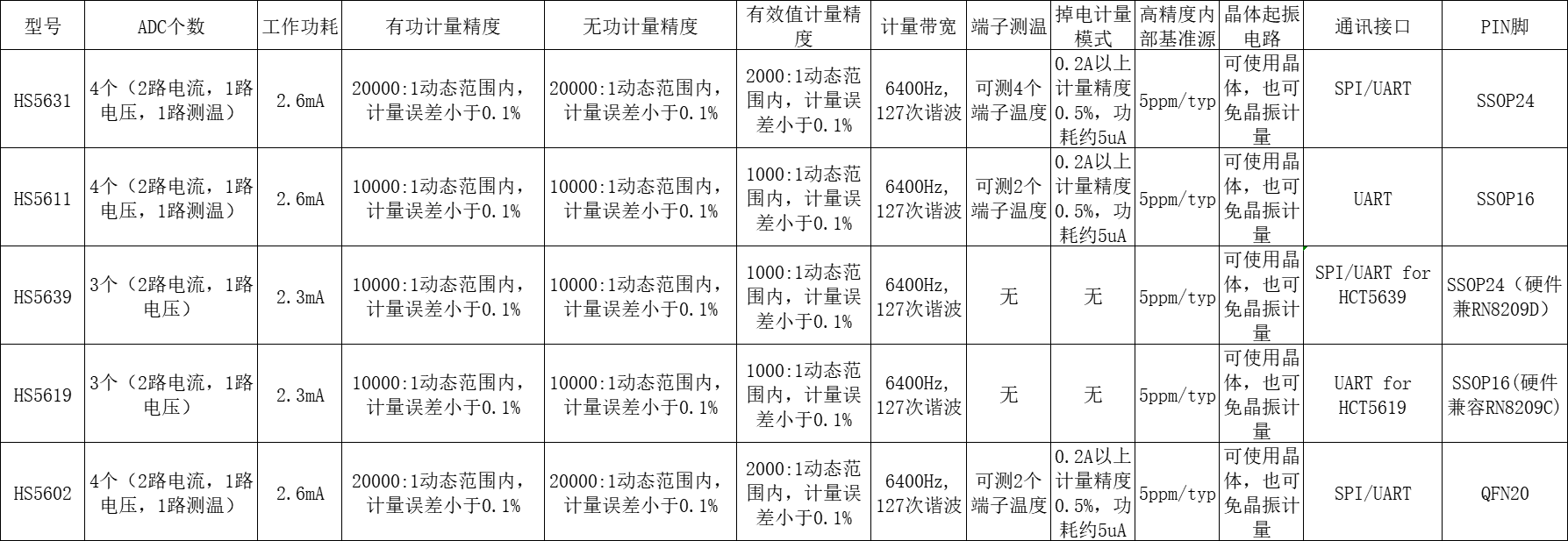

HS56 系列为多款高精度多功能电能计量专用芯片，覆盖 SSOP16、SSOP24、QFN20 多种封装，全系搭载 5ppm 高精度内部基准源、双模晶体起振电路（外接晶振 / 免晶振计量双模式），计量带宽统一 6400Hz，支持最高 127 次谐波采样，适配智能电表、费控终端、充电桩计量模块等电力计量场景。全系列芯片静态工作功耗低，部分型号配备掉电计量功能、端子温度采集通道，通讯接口覆盖 UART、SPI，各型号通道数量、测温路数、计量动态范围、封装规格差异化区分，满足不同工况硬件方案需求，以下为各型号详细参数说明：
一、HS5631
采样通道：4 路 ADC（2 路电流、1 路电压、1 路测温采集）工作功耗：2.6mA
计量精度
有功计量：20000:1 动态范围，误差＜0.1%
无功计量：20000:1 动态范围，误差＜0.1%
有效值计量：2000:1 动态范围，误差＜0.1%
计量性能：计量带宽 6400Hz，支持 127 次谐波检测温度采集：支持 4 个端子温度检测
掉电计量：支持掉电计量模式，电流 0.2A 以上计量精度 0.5%，掉电功耗约 5uA基准与时钟：典型温漂 5ppm 内部高精度基准源；支持外接晶体、免晶振两种计量时钟方案通讯接口：SPI、UART 双通讯
封装：SSOP24
二、HS5611
采样通道：4 路 ADC（2 路电流、1 路电压、1 路测温采集）工作功耗：2.6mA
计量精度
有功计量：10000:1 动态范围，误差＜0.1%
无功计量：10000:1 动态范围，误差＜0.1%
有效值计量：1000:1 动态范围，误差＜0.1%
计量性能：计量带宽 6400Hz，支持 127 次谐波检测温度采集：支持 2 个端子温度检测
掉电计量：支持掉电计量模式，电流 0.2A 以上计量精度 0.5%，掉电功耗约 5uA基准与时钟：典型温漂 5ppm 内部高精度基准源；支持外接晶体、免晶振两种计量时钟方案通讯接口：单 UART 通讯
封装：SSOP16
三、HS5639
采样通道：3 路 ADC（2 路电流、1 路电压，无测温通道）工作功耗：2.3mA
计量精度
有功计量：10000:1 动态范围，误差＜0.1%
无功计量：10000:1 动态范围，误差＜0.1%
有效值计量：1000:1 动态范围，误差＜0.1%
计量性能：计量带宽 6400Hz，支持 127 次谐波检测温度采集：无端子测温功能
掉电计量：无掉电计量模式
基准与时钟：典型温漂 5ppm 内部高精度基准源；支持外接晶体、免晶振两种计量时钟方案通讯接口：SPI、UART 双通讯（适配 HCT5639）封装：SSOP24，硬件引脚兼容 RN8209D
四、HS5619
采样通道：3 路 ADC（2 路电流、1 路电压，无测温通道）工作功耗：2.3mA
计量精度
有功计量：10000:1 动态范围，误差＜0.1%
无功计量：10000:1 动态范围，误差＜0.1%
有效值计量：1000:1 动态范围，误差＜0.1%
计量性能：计量带宽 6400Hz，支持 127 次谐波检测温度采集：无端子测温功能
掉电计量：无掉电计量模式
基准与时钟：典型温漂 5ppm 内部高精度基准源；支持外接晶体、免晶振两种计量时钟方案通讯接口：单 UART 通讯（适配 HCT5619）
封装：SSOP16，硬件引脚兼容 RN8209C
五、HS5602
采样通道：4 路 ADC（2 路电流、1 路电压、1 路测温采集）工作功耗：2.6mA
计量精度
有功计量：20000:1 动态范围，误差＜0.1%
无功计量：20000:1 动态范围，误差＜0.1%
有效值计量：2000:1 动态范围，误差＜0.1%
计量性能：计量带宽 6400Hz，支持 127 次谐波检测温度采集：支持 2 个端子温度检测
掉电计量：支持掉电计量模式，电流 0.2A 以上计量精度 0.5%，掉电功耗约 5uA基准与时钟：典型温漂 5ppm 内部高精度基准源；支持外接晶体、免晶振两种计量时钟方案通讯接口：SPI、UART 双通讯
封装：QFN20
产品核心共性总结
通用计量能力：全系 6400Hz 计量带宽，127 次谐波采集；内置 5ppm 低温漂高精度基准源，时钟电路支持晶振 / 免晶振两种方案，适配不同 PCB 设计；功耗优势：常规工作电流最高 2.6mA，带掉电计量功能型号掉电待机功耗仅 5uA，低压计量场景节能表现优异；型号区分逻辑
测温需求：HS5631/5611/5602 带测温 ADC，HS5639/5619 无测温；HS5631 支持 4 路端子测温，其余测温型号仅 2 路；计量动态范围：HS5631、HS5602 有功 / 无功动态范围 20000:1，其余型号为 10000:1，小电流计量精度更高；通讯方案：SPI+UART 双通讯（HS5631/5639/5602）、单 UART（HS5611/HS5619）；封装规格：SSOP16（HS5611、HS5619）、SSOP24（HS5631、HS5639）、QFN20（HS5602）；掉电计量：HS5631/5611/5602 搭载掉电计量功能，HS5639/5619 无该功能；兼容替代：HS5639 兼容 RN8209D、HS5619 兼容 RN8209C，可直接硬件替换。
