HS58XX 系列高精度单相交流计量芯片产品介绍

产品简介

 HS58 系列是面向电能计量、智能配电、工业监测的高精度、低功耗单相计量芯片,全系标配 2 路高精度 ADC,统一采用高稳定计量算法与基准源,在精度、带宽、

产品型号:
发布时间:2026-06-02
厂商性质:
浏览次数:
详细介绍在线留言

  HS58 系列是面向电能计量、智能配电、工业监测的高精度、低功耗单相计量芯片,全系标配 2 路高精度 ADC,统一采用高稳定计量算法与基准源,在精度、带宽、保护能力上保持一致,仅在封装、隔离、功耗、波形输出上差异化配置,满足不同场景的集成与成本需求。

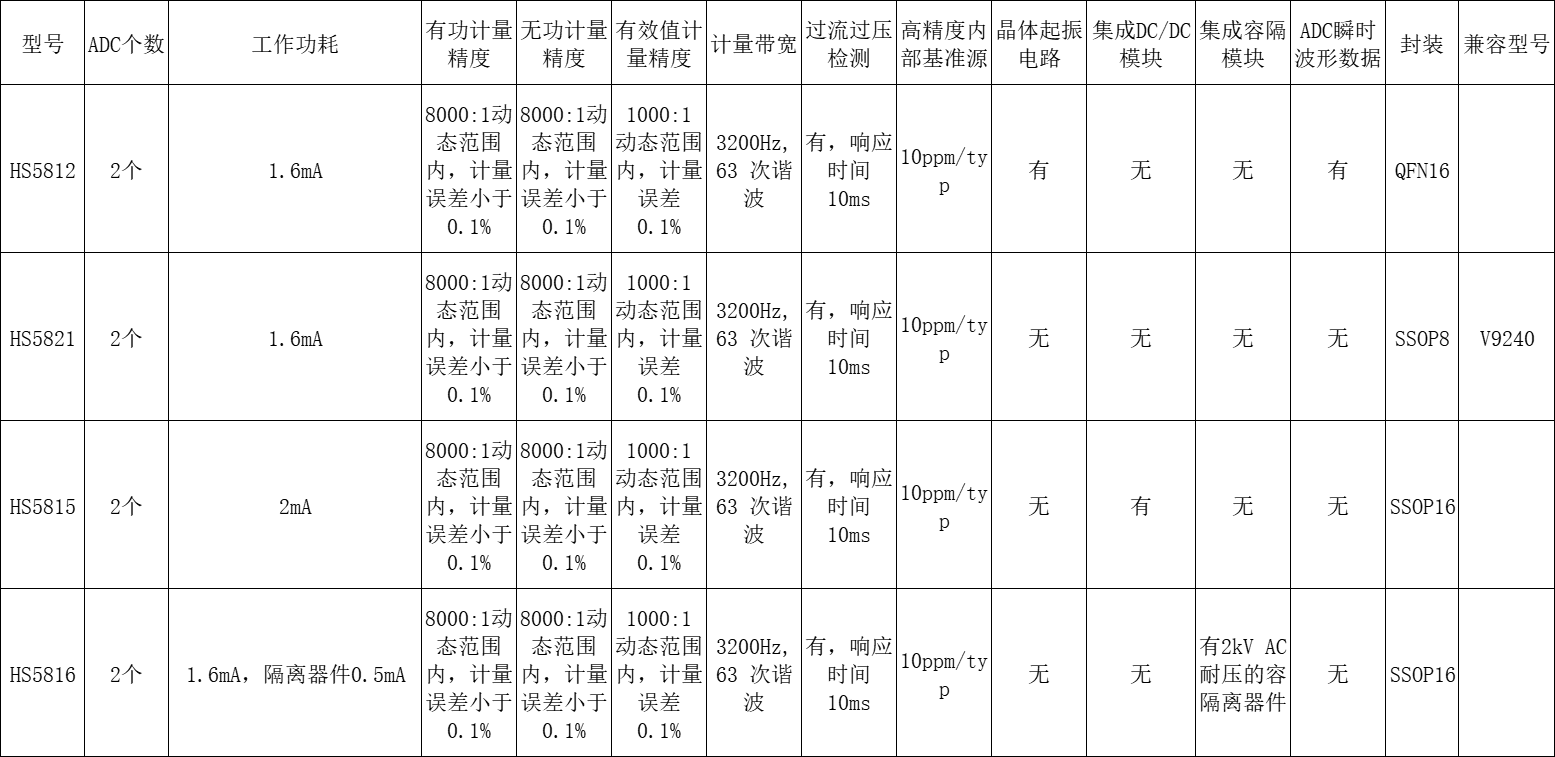

  核心共性参数


  ADC 配置:均配备2 个高精度 ADC,保障电压、电流同步采样计量精度:8000:1 动态范围内,有功 / 无功计量误差<0.1%;1000:1 动态范围内,有效值计量误差0.1%计量带宽:3200Hz,支持63 次谐波计量


  保护功能:集成过流过压检测,响应时间 10ms基准与时钟:内置10ppm/typ 高精度内部基准源,标配晶体起振电路集成模块:全系无集成 DC/DC 模块


  型号差异化详解


  HS5812


  工作功耗:1.6mA


  特色功能:支持ADC 瞬时波形数据输出


  封装:QFN16(小型化高密度封装)


  兼容型号:无


  定位:高性能、小体积,适合对波形采集、空间尺寸有要求的高精度计量场景HS5821


  工作功耗:1.6mA


  特色功能:无 ADC 瞬时波形数据、无集成隔离模块封装:SSOP8(极简小封装)


  兼容型号:V9240(直接替换,降低方案迁移成本)定位:高性价比、通用型计量,适配常规电能表、智能插座等基础场景HS5815


  工作功耗:2mA


  特色功能:集成容隔模块,提升信号抗干扰能力封装:SSOP16


  兼容型号:无


  定位:工业级抗干扰计量,适合复杂电磁环境的配电监测、工业仪表HS5816


  工作功耗:1.6mA,隔离器件 0.5mA(超低隔离功耗)特色功能:集成2kV AC 耐压容隔离器件,强电气隔离与安全防护封装:SSOP16


  兼容型号:无


  定位:高隔离安全计量,适配充电桩、智能断路器、高压侧监测等对隔离耐压有严格要求的场景应用场景总结


  HS5812:高精度波形采集、小型化智能计量终端HS5821:通用单相电能表、低成本家电能耗监测HS5815:工业电磁环境下的高精度计量


  HS5816:高隔离、高安全的充电桩、智能配电设备全系芯片以统一精度、差异化集成为核心优势,兼顾性能、成本与场景适配性,为单相交流计量提供完整选型方案。
