HS75xx 系列 2/4/8 通道 16/18 位高速低功耗逐次逼近型模数转换器
产品简介
HS75xx 全系列为高速 SAR 架构 ADC，覆盖2 通道、4 通道、8 通道多规格，分辨率分 16bit、18bit 两档，统一 1MSPS 高速采样率、2.3~5.5V 宽电压供电、超低毫安级工作电流、-40℃~125℃工业宽温，分内置精密基准款与无外部基准款，QFN20、MSOP10/DFN10 小型贴片封装，全系列 Pin-to-Pin 对标 ADI AD76xx 进口 ADC，面向便携仪器、工业采集、电池检测、传感器信号采集、医疗设备等低功耗多通道采样场景。
二、全系列通用核心优势
1MSPS 高速同步采样速率
单芯片满通道吞吐 1MHz，可快速捕捉动态变化信号，适配高频传感器、工频谐波、瞬态电压电流采集。
2.3~5.5V 宽单电源供电
兼容 3.3V 主控、5V 工业系统、2.4V 低压便携电池设备，一套物料适配多电压硬件平台。
超低功耗设计
工作电流仅 1.6mA~1.8mA，低发热，适合电池供电便携设备、高密度多片采集板。
-40℃~125℃工业全温稳定
高低温下线性、信噪比、失真指标无明显漂移，车载、高温工控设备可长期稳定运行。
小型化贴片封装
QFN20、MSOP10、DFN10 紧凑封装，PCB 占用面积小，小型仪表、便携设备高密度布局友好。
国产替代完全兼容 ADI 原厂
引脚、时序、寄存器定义对标 AD7682/AD7689/AD7687/AD79xx 等型号，直接替换无需改版 PCB。

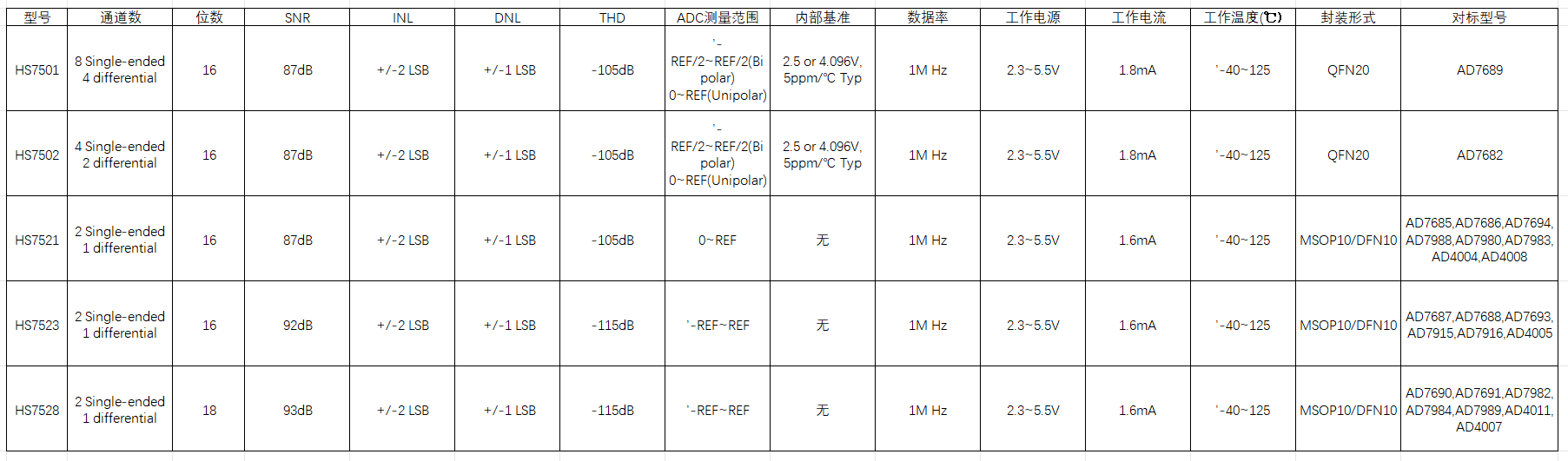

三、各型号细分参数 & 应用区分
1. HS7501（8 通道｜内置基准｜对标 AD7689）
通道配置：8 单端 / 4 差分
分辨率：16bit
性能：SNR 87dB，THD -105dB，INL ±2LSB，DNL ±1LSB
量程：双极性 ±REF/2、单极性 0~REF
内置基准：2.5V/4.096V 可选，温漂 5ppm/℃
封装：QFN20，电流 1.8mA
适用：8 路多路同步采集、多传感器阵列、工业多参数监测、电力多路电压采样
2. HS7502（4 通道｜内置基准｜对标 AD7682）
通道配置：4 单端 / 2 差分
分辨率：16bit，噪声 / 线性指标同 HS7501
内置 2.5/4.096V 低温漂基准
封装 QFN20，工作电流 1.8mA
适用：四通道便携检测仪、电池四串电压监测、双差分电流同步采集
3. HS7521（2 通道｜无内置基准｜对标 AD7685/AD79xx 系列）
通道配置：2 单端 / 1 差分
分辨率：16bit，SNR 87dB，THD -105dB
量程：单极性 0~REF，无内部基准，外接外部精密基准
封装 MSOP10/DFN10，低功耗 1.6mA
适用：双通道便携设备、压力 / 温度双传感器、低成本采集板，客户自有高精度基准电路场景
4. HS7523（2 通道｜无内置基准｜高信噪比 16bit）
通道配置：2 单端 / 1 差分
分辨率：16bit，升级高规格：SNR 92dB，THD -115dB，噪声、失真性能大幅提升
量程：双极性 - REF~REF，适配交流差分信号
封装 MSOP10/DFN10，电流 1.6mA
适用：微弱差分交流信号采集、音频检测、精密称重传感、高精度便携测量仪表
5. HS7528（2 通道｜无内置基准｜18 位超高分辨率）
通道配置：2 单端 / 1 差分
分辨率：18bit（全系最高分辨率），SNR 93dB，THD -115dB
量程：双极性 - REF~REF，无内置基准
封装 MSOP10/DFN10，电流 1.6mA
适用：实验室精密仪器、高精度称重、微小电压传感、医疗精密检测、计量级采集设备
