2通道双速率双耐压工业级数字隔离芯片
产品简介
该系列为 2 通道数字隔离芯片,全系统一支持 2.5V-5.5V 宽电压供电,按封装形式、隔离耐压、传输速率、通道方向配比、默认输出电平划分档位;隔离电压覆盖 5kV、3.75kV 两个等级,提供 SOW8L、SOP8 两种封装,传输速率分为 150Mbps 主流款与 10Mbps 低速款,通道配比包含全反向、1 正 1 反、全正向三类,每类配比支持默认高 / 低电平输出可选,具备浪涌防护与共模瞬态抗扰能力,适配 2 路数字信号的电气隔离需求。

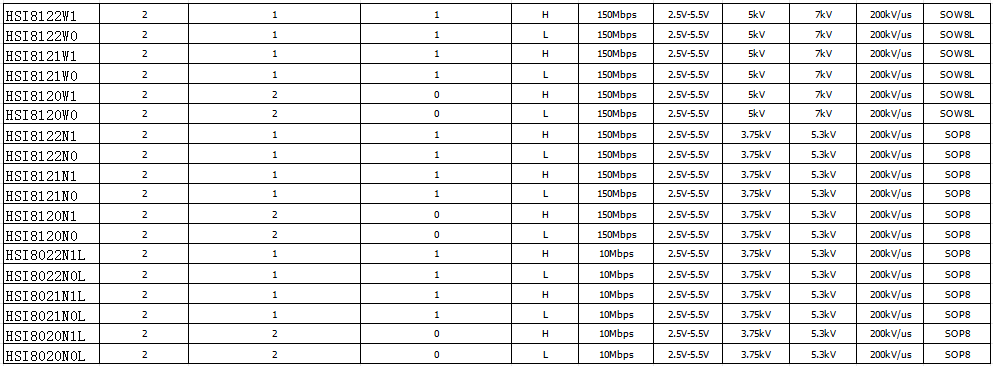

一、SOW8L 封装 5kV 隔离款
全系列统一 150Mbps 速率、200kV/us CMTI、7kV 浪涌防护、2.5V-5.5V 工作电压。
HSI8122W1 / HSI8122W0:0 正向 + 2 反向(全反向)通道,后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
HSI8121W1 / HSI8121W0:1 正向 + 1 反向通道,后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
HSI8120W1 / HSI8120W0:2 正向 + 0 反向(全正向)通道,后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
二、SOP8 封装 3.75kV 隔离 150Mbps 款
全系列统一 150Mbps 速率、200kV/us CMTI、5.3kV 浪涌防护、2.5V-5.5V 工作电压。
HSI8122N1 / HSI8122N0:0 正向 + 2 反向(全反向)通道,后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
HSI8121N1 / HSI8121N0:1 正向 + 1 反向通道,后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
HSI8120N1 / HSI8120N0:2 正向 + 0 反向(全正向)通道,后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
三、SOP8 封装 3.75kV 隔离 10Mbps 低速款
全系列统一 10Mbps 传输速率、200kV/us CMTI、5.3kV 浪涌防护、2.5V-5.5V 工作电压,型号后缀带 L 标识。
HSI8022N1L / HSI8022N0L:0 正向 + 2 反向(全反向)通道,后缀 N1L 默认输出高电平 H、N0L 默认输出低电平 L
HSI8021N1L / HSI8021N0L:1 正向 + 1 反向通道,后缀 N1L 默认输出高电平 H、N0L 默认输出低电平 L
HSI8020N1L / HSI8020N0L:2 正向 + 0 反向(全正向)通道,后缀 N1L 默认输出高电平 H、N0L 默认输出低电平 L
应用场景:该系列 2 通道数字隔离芯片广泛适用于工业自动化控制、电力测控终端、新能源储能系统、传感器信号隔离等少路数字信号隔离场景,可实现高低压回路电气隔离,抑制地环路干扰,提升强电磁环境下设备运行的稳定性与安全性。
