HS74LVC 系列 CMOS 高速异或、异或非、多功能可配置逻辑门
产品简介
HS74LVC 异或 / 异或非 / 多功能逻辑门采用低压 CMOS 工艺制造，产品线覆盖单路、双路、四路标准异或门、四路异或非门、单通道多功能可配置门，统一 1.65V~5.5V 全电压域，适配消费数码、工业控制、车载电子、通信设备、校验检测电路。全系标配 8KV HBM 高静电防护（HS74LVC1G57 除外），支持 - 40℃~125℃工业超宽温工作区间，配套 SC70、SOT23、VSSOP、MSOP、SOP、TSSOP 标准化贴片封装，可 Pin-to-Pin 无缝替换 TI SN74LVC86/7266/1G57 系列，多用于差分信号对比、奇偶校验、数据加密、极性翻转、可编程逻辑搭建等场景。
二、全系列核心共同优势
1.65V~5.5V 全域单电源供电
单电源兼容 1.8V/2.5V/3.3V/5V 主流数字电压轨，低压穿戴设备与传统 5V 工控系统通用，简化多电压硬件供电设计。
高速 CMOS 工艺，低功耗低干扰
成熟低压 CMOS 制程，开关速度快、静态功耗极低，输出信号边沿干净，降低整机 EMI 电磁干扰，适配高速数据校验线路。
工业级 - 40℃~125℃宽温稳定运行
覆盖民用、车载、高温工控严苛温区，高低温下逻辑运算时序无漂移，满足车规、工业设备长期连续工作需求。
丰富微型标准化封装
超小型 SC70/SOT23 单门、紧凑型 VSSOP/MSOP 双门、标准 SOP/TSSOP 四路门全覆盖，轻薄便携设备、高密度工控主板均可灵活布局。
对标 TI 原厂器件，直接国产化替换
各型号引脚定义与 SN74LVC 系列一一对应，硬件引脚完全匹配，替换无需改版 PCB，缩短产品迭代周期、降低进口物料成本。

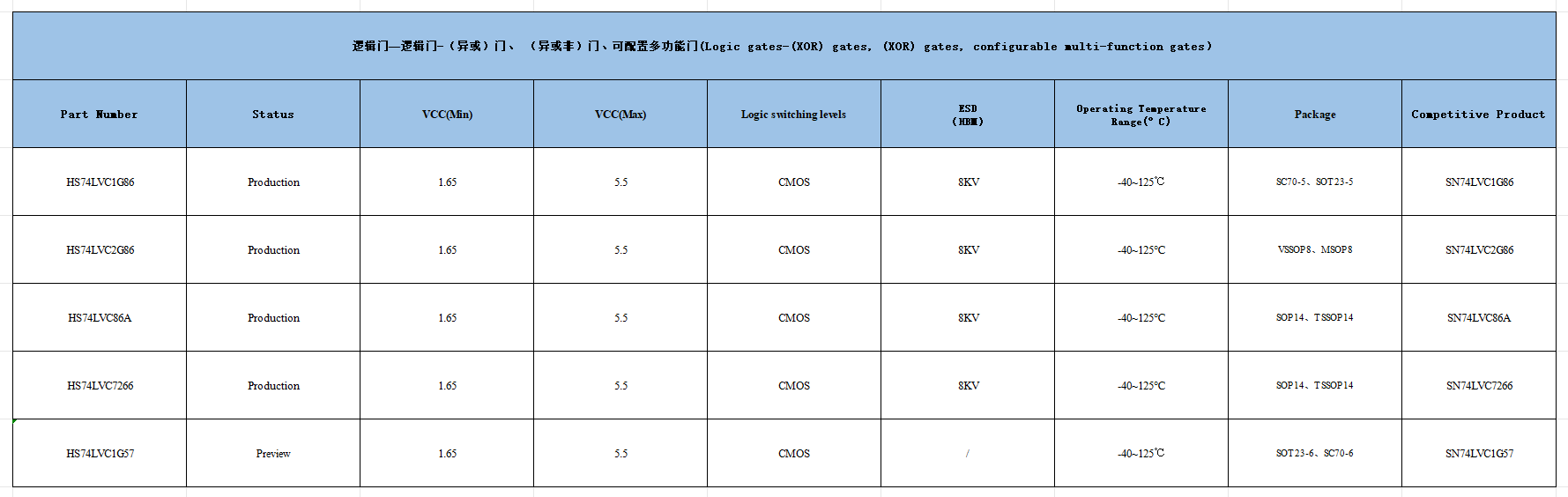

三、各型号差异化产品介绍
异或门（XOR Gate，86 系列）
逻辑规则：两路输入电平不相同则输出高，电平相同则输出低，用于信号对比、奇偶校验、差分检测。
HS74LVC1G86｜单路 2 输入异或门
逻辑单元：1 组独立 2 输入异或运算
电气参数：VCC 1.65~5.5V；CMOS 电平；8KV HBM ESD；-40~125℃
封装：SC70-5、SOT23-5
兼容替代：SN74LVC1G86
适用场景：单路差分信号校验、串口奇偶校验、简易信号极性翻转、小型穿戴设备数据比对
HS74LVC2G86｜双路 2 输入异或门
逻辑单元：2 组独立 2 输入异或运算
电气参数：VCC 1.65~5.5V；CMOS 电平；8KV HBM ESD；-40~125℃
封装：VSSOP8、MSOP8
兼容替代：SN74LVC2G86
适用场景：双通道差分信号检测、双路串口数据校验、音频左右声道信号对比
HS74LVC86A｜四路 2 输入异或门
逻辑单元：4 组独立 2 输入异或运算
电气参数：VCC 1.65~5.5V；CMOS 电平；8KV HBM ESD；-40~125℃
封装：SOP14、TSSOP14
兼容替代：SN74LVC86A
适用场景：多路总线奇偶校验、工控多通道信号故障比对、通信设备数据加密逻辑
异或非门（XNOR Gate，7266）
逻辑规则：两路输入电平相同则输出高，电平不同则输出低，是异或门取反，用于一致性检测、匹配判定。
HS74LVC7266｜四路 2 输入异或非门
逻辑单元：4 组独立 2 输入异或非运算
电气参数：VCC 1.65~5.5V；CMOS 电平；8KV HBM ESD；-40~125℃
封装：SOP14、TSSOP14
兼容替代：SN74LVC7266
适用场景：多路信号一致性匹配、双总线同步校验、硬件地址匹配判定、存储数据比对
可配置多功能门（1G57）
逻辑特性：单芯片可通过引脚接线自由配置成与、或、与非、或非、异或等多种基础逻辑，单颗器件替代多类逻辑门，节省物料种类。
HS74LVC1G57｜单通道多功能可配置逻辑门
逻辑单元：单通道可编程多功能逻辑单元
电气参数：VCC 1.65~5.5V；CMOS 电平；无内置 ESD；-40~125℃
封装：SOT23-6、SC70-6
兼容替代：SN74LVC1G57
适用场景：研发样机快速搭试、紧凑型设备减少物料型号、定制简易可编程逻辑、空间受限小型控制板
四、选型指引
单点信号比对、极致微型体积 → HS74LVC1G86
双通道差分校验、紧凑型布局 → HS74LVC2G86
四路多通道数据奇偶校验、批量信号检测 → HS74LVC86A
多路信号一致性匹配、同步判定电路 → HS74LVC7266
研发调试、精简物料种类、多功能简易逻辑搭建 → HS74LVC1G57
逻辑功能区分补充
异或门（86）：输入不一样 = 输出高，多用于检测两路信号是否存在偏差、奇偶校验；
异或非门（7266）：输入一样 = 输出高，多用于判断两路信号是否完全匹配；
多功能门（1G57）：无固定逻辑，外部接线切换多种门电路功能，灵活适配多变研发场景。
