HS7606芯片产品参数介绍
产品简介
HS7606是一款高性能、多通道、高精度16位模数转换（ADC）芯片，整体性能、功能架构与主流AD采集芯片高度兼容，可直接对标替换AD7606，广泛适用于工业数据采集、电力监测、工控设备、仪器仪表等对采样精度、稳定性及多通道同步采集有高要求的场景，具备优异的电气性能与环境适配能力。

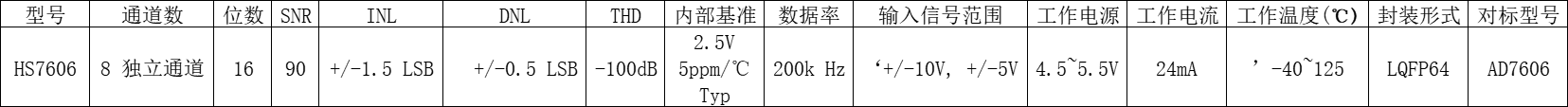

一、核心性能参数
该芯片采用8路独立通道设计，支持多通道同步独立采样，搭配16位高精度采样位数，可实现细微模拟信号的精准数字化转换，大幅提升数据采集分辨率，满足高精度数据采集需求。
噪声与失真控制表现优异，信噪比（SNR）可达90dB，有效抑制采集过程中的环境噪声与电路干扰，保障采样信号纯净度；总谐波失真（THD）低至-100dB，大幅降低信号转换过程中的波形失真问题，还原真实输入信号。
线性度精度表现出色，积分非线性误差（INL）为±1.5 LSB，微分非线性误差（DNL）为±0.5 LSB，无明显跳码、偏差问题，转换线性度稳定，确保全程采样数据的准确性与一致性，适配高精度、高稳定性采集场景。
二、功能与电气特性
芯片内置高精度基准电压模块，自带2.5V内部基准电压，温漂典型值仅5ppm/℃，温度稳定性极佳，可在温度波动环境下稳定输出基准电压，无需外接基准器件，简化外围电路设计，同时保障长期采样精度不漂移。
采样数据率最高可达200kHz，采样速率高效均衡，兼顾采集速度与精度，可满足中高速连续数据采集场景的使用需求。输入信号支持双极性宽范围输入，兼容±10V、±5V主流模拟电压信号，适配绝大多数工业传感器、电压采集模块的信号规格，通用性极强。
供电采用4.5V~5.5V单电源工作电压，适配常规工业5V供电系统，供电架构简单稳定；正常工作电流为24mA，功耗控制合理，兼顾工作性能与设备低功耗设计需求，适配长期连续运行的设备场景。
三、环境适配与封装规格
芯片具备超宽温工作能力，工作温度范围为-40℃~125℃，可完美适配低温户外、高温工业车间、车载工控等严苛高低温工作环境，环境适应性极强，设备运行稳定性高。
封装形式采用LQFP64贴片封装，封装工艺成熟、引脚布局规整，便于PCB标准化布线与批量贴片生产，兼顾设备小型化设计与焊接可靠性，适配各类工控板、采集板的集成开发。
四、产品对标优势
HS7606核心功能、参数指标、引脚定义与应用逻辑完全兼容AD7606，可实现pin-to-pin直接替换，无需修改原有硬件电路与软件程序。在保障同等高精度、多通道采集性能的基础上，具备更优的性价比与本土化供货优势，是工业领域替代进口AD7606的优质国产化方案，可有效降低项目成本、规避供货受限风险。
