HSR50/HSR52 系列高精度电压基准
产品简介
HSR50、HSR52 是系列化精密带隙电压基准源，全系统一电气性能指标，仅区分输出电压档位与贴片封装规格，可直接对标 ADI、TI 主流基准芯片（ADR 系列、REF 系列），适配 5.5V 及以内低压供电场景，凭借高初始精度、低温漂、低噪声、优异长期稳定性，广泛用于工业测控、仪器仪表、ADC/DAC 模数转换、电源校准、便携设备等需要精准参考电压的电路。产品分两大封装产品线：HSR50 系列（SOP8 封装）、HSR52 系列（SOT23-6 小型封装），覆盖 1.8V/2.048V/2.5V/3.0V/3.3V/4.096V 六大常用标准输出电压。

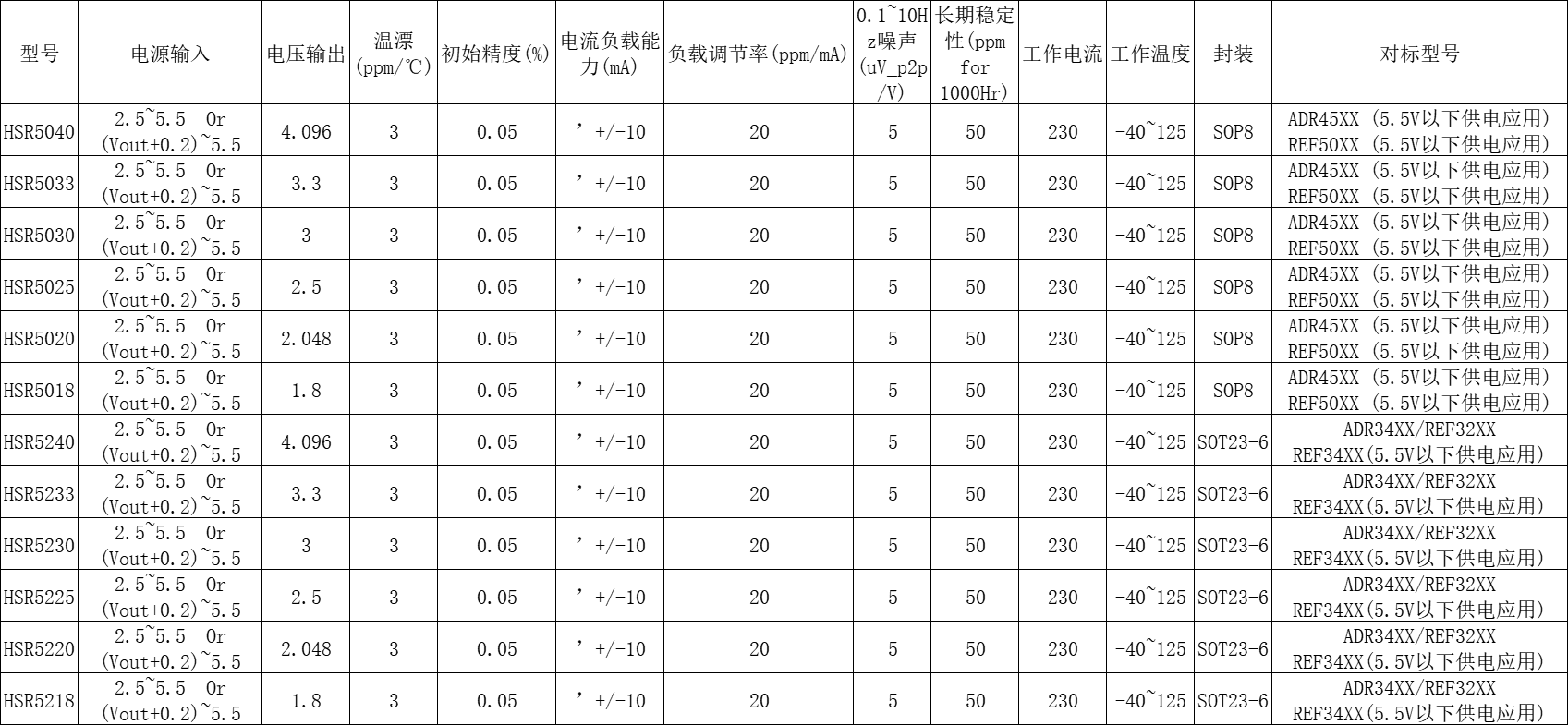

核心电气参数说明
1. 供电输入
供电电压二选一：2.5V~5.5V 或（输出电压 Vout+0.2V）~5.5V，低压适配性优异，3.3V/5V 系统可直接单电源供电，无需额外升压电路，兼容绝大多数 MCU、采集板卡供电架构。
2. 输出电压规格
HSR50XX（SOP8）：HSR5018(1.8V)、HSR5020(2.048V)、HSR5025(2.5V)、HSR5030(3.0V)、HSR5033(3.3V)、HSR5040(4.096V)
HSR52XX（SOT23-6）：HSR5218 (1.8V)、HSR5220 (2.048V)、HSR5225 (2.5V)、HSR5230 (3.0V)、HSR5233 (3.3V)、HSR5240 (4.096V)
全系列输出电压为行业通用标准值，匹配 12~16 位 ADC 常规参考选型。
3. 关键精度与稳定性指标
温度漂移：3ppm/℃：全温区间温漂表现优秀，高低温环境下输出电压随温度变化极小，满足工业宽温高精度采集需求；
初始精度：0.05%：出厂校准，上电即具备超高初始准确度，省去后端电路校准成本；
负载驱动：±10mA 输出电流：带载能力充足，可直接驱动多路分压、基准分压网络，简化外围驱动电路；
负载调节率：5ppm/mA：负载电流波动时输出电压变化微弱，负载扰动抑制能力强；
低频噪声（0.1~10Hz）：50uV???/V：低频噪声低，避免小信号采样被噪声干扰，提升微弱信号采集精度；
长期稳定性：1000 小时 230ppm：长时间连续工作输出漂移小，设备长期服役稳定性可靠。
4. 环境与功耗
工作温度：-40℃~+125℃，军工级、工业级宽温范围，可在户外、车载、高温工控设备稳定工作；
全系工作电流规格统一，静态功耗可控，适配电池供电便携仪器。
三、封装与对标替换
HSR50 系列｜SOP8 封装：引脚兼容ADR45XX、REF50XX，专为 5.5V 以下供电场景设计，大封装散热好，适合工业电源、台式仪器等对散热有要求的产品，可直接 PIN TO PIN 替代进口基准；
HSR52 系列｜SOT23-6 小体积封装：引脚兼容ADR34XX、REF32XX、REF34XX，小型贴片节省 PCB 布板空间，适配便携仪表、传感器模组、小型采集卡等紧凑型电路板，同样限定 5.5V 以内电源应用。
四、典型应用场景
工业变送器、压力 / 温度传感器信号调理基准；万用表、示波器、高精度测试测量仪器 ADC 参考源；锂电池充放电管理、可编程电源输出校准；车载电子、工控采集模块、安防精密采样电路；医疗检测设备、便携式检测仪表基准电压。
五、产品优势
全规格全覆盖：6 档常用电压 + 两种主流封装，一站式替代多款进口基准；
高性能参数：低温漂 + 高精度 + 低噪声 + 宽温域，对标原装进口器件性能；
兼容性强：PIN 对 PIN 替代 ADR/REF 全系对标型号，硬件无需改板，国产化替换简单；
低压友好：最高 5.5V 供电，适配当下主流 3.3V、5V 低压数字化电路。
