HSR30XX/HSR32XX系列高精度电压基准芯片
产品简介
HSR30XX、HSR32XX系列是一批高性能、低噪声、高稳定性的精密电压基准芯片，覆盖多档位标准输出电压，适配工业控制、高精度采样、仪器仪表、电能计量、传感器信号调理等对基准电压精度、稳定性、噪声性能要求严苛的场景。该系列芯片供电适配性强、负载性能优异、温漂与长期稳定性表现出色，同时提供两种精度等级、两种封装规格，可完美对标多款主流进口、国产基准芯片，兼顾性能优势与成本优势，可广泛替代通用基准器件。
一、系列整体通用特性
本系列所有型号具备统一的优异基础性能，参数一致性高，适配批量选型与方案复用，核心通用参数如下：
1. 宽范围适配供电：全系芯片供电输入电压支持2.5V~5.5V，同时兼容(Vout+0.5)~5.5V柔性供电范围，可适配低压单片机、锂电池、常规5V电源等多种供电架构，供电兼容性极强，能够适配各类低压工控、便携设备电路设计。
2. 优异的负载驱动性能：全系支持±6mA双向电流负载能力，可满足常规采样电路、ADC/DAC基准供电、传感器模块的负载需求；负载调节率低至20ppm/mA，负载电流波动时输出电压偏差极小，有效保障负载动态变化场景下的基准电压稳定性。
3. 超低噪声性能：全系0.1~10Hz低频噪声仅15uV_p2p/V，低频纹波抑制能力突出，可有效规避低频噪声对高精度采样、微弱信号采集的干扰，大幅提升系统采样精度与信号纯净度。
4. 超高长期稳定性：芯片长期稳定性可达60ppm/1000Hr，长时间连续工作状态下电压漂移极小，杜绝设备长期运行导致的基准偏移、精度衰减问题，保障设备长期测量、计量的准确性。
5. 宽温工作适配：全系工作温度范围为-40℃~125℃，覆盖工业级、汽车级宽温工况，可在高低温极端环境下稳定工作，适配户外设备、工业工控、车载电子等严苛应用场景。
6. 标准化小型封装：采用SOT23超小型贴片封装，占用PCB面积极小，适配设备小型化、高密度布线设计，同时支持自动化批量生产，降低量产成本。
二、两大子系列差异化参数介绍
该系列分为HSR32XX高精度系列与HSR30XX通用高精度系列，两大系列输出电压档位完全匹配，涵盖1.8V、2.048V、2.5V、3.0V、3.3V、4.096V主流基准电压，可满足绝大多数高精度电路的基准供电需求，具体差异化特性如下：
1. HSR32XX 超高精度系列（SOT23-6封装）
该系列为高端精密基准型号，主打更低温漂、更高初始精度，适配计量、精密仪器等超高精度场景。全系包含HSR3218、HSR3220、HSR3225、HSR3230、HSR3233、HSR3240六大型号。核心性能：初始精度低至0.05%，温漂仅5ppm/℃，温度环境波动下电压偏移量极小，初始输出误差极低，是高精度电能计量、精密信号采集设备的优选方案。该系列可完美对标替换REF32XX、ADR34XX系列主流基准芯片。
2. HSR30XX 通用高精度系列（SOT23-3封装）
该系列为高性价比精密基准型号，性能均衡、成本更优，适配绝大多数工业通用高精度场景。全系包含HSR3018、HSR3020、HSR3025、HSR3030、HSR3033、HSR3040六大型号。核心性能：初始精度0.2%，温漂10ppm/℃，满足常规工业高精度控制、普通仪器仪表、传感器校准等场景需求，性价比优势显著。该系列可对标替换REF30XX、REF33XX、SGM4027等主流基准芯片。

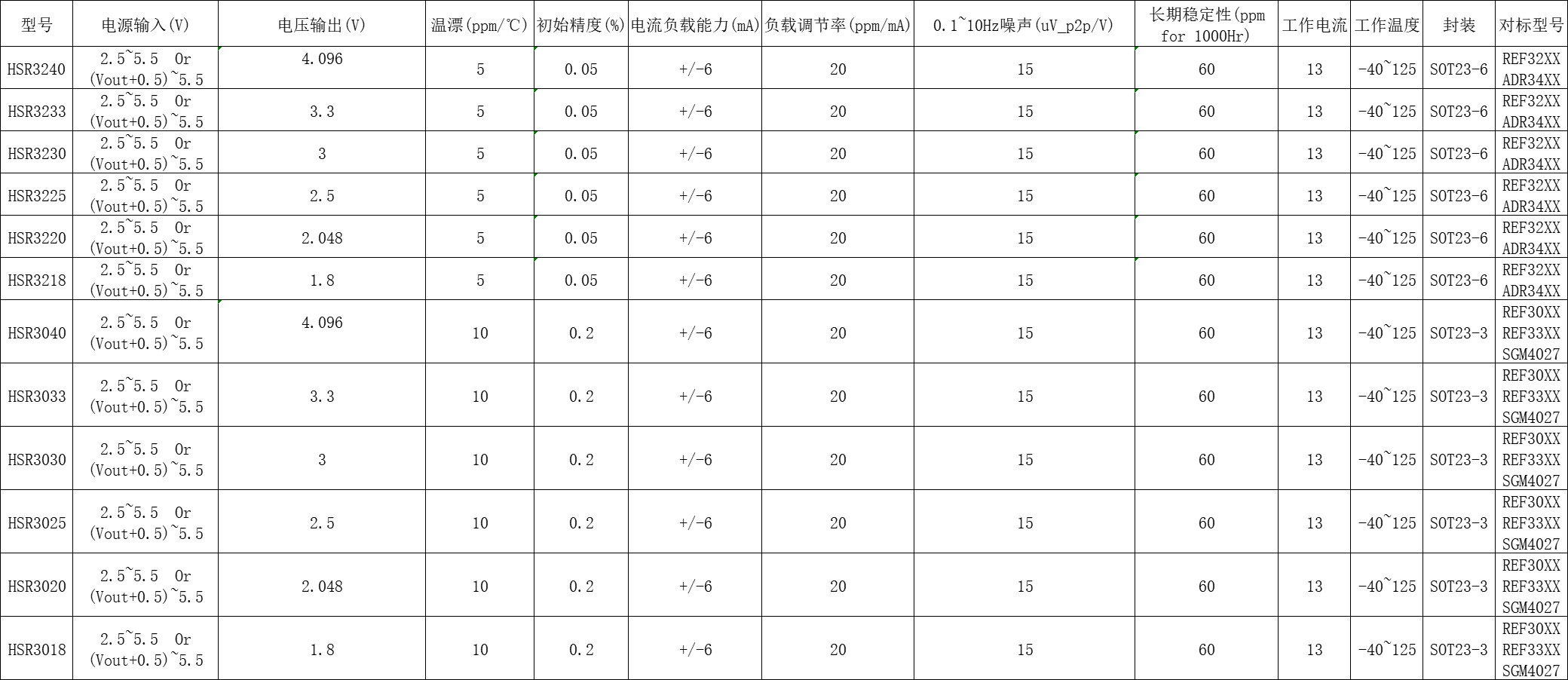

三、全型号输出电压参数对照表
系列覆盖行业通用标准基准电压档位，可精准匹配各类ADC、DAC、传感器的标准电压需求，各型号对应输出电压如下：
- 1.8V输出：HSR3218、HSR3018
- 2.048V输出：HSR3220、HSR3020
- 2.5V输出：HSR3225、HSR3025
- 3.0V输出：HSR3230、HSR3030
- 3.3V输出：HSR3233、HSR3033
- 4.096V输出：HSR3240、HSR3040
四、产品应用与选型
HSR30XX/HSR32XX系列电压基准芯片凭借高精度、低温漂、低噪声、高稳定性、宽温工作的核心优势，全面覆盖中高端精密基准应用场景。其中HSR32XX系列凭借极致的精度与温漂性能，适配高精度电能计量、精密测试仪器、高端工控设备；HSR30XX系列以超高性价比适配通用工业控制、传感器模块、普通检测设备。全系引脚兼容主流进口、国产对标型号，替换便捷，是替代进口基准芯片、优化产品成本、提升设备精度与稳定性的核心优选器件。
