HS5613高性能、低功耗芯片介绍
产品简介

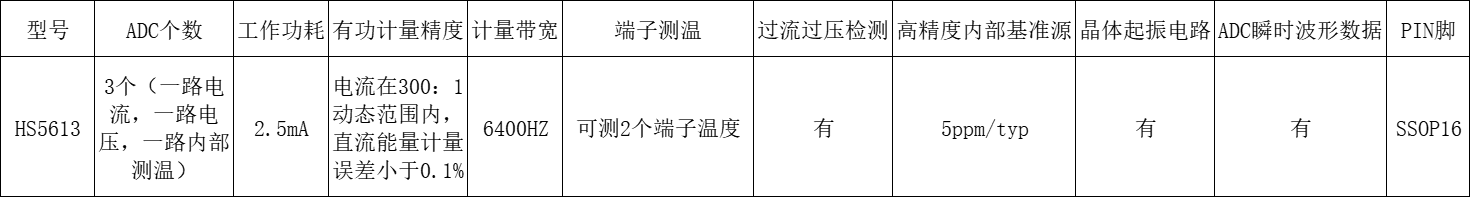

HS5613是一款高性能、低功耗、多功能的高精度电能计量芯片，集成多路独立ADC采集、温度检测、电气故障监测等核心功能，兼具优异的计量精度与稳定的工作性能，适配各类直流电能监测、电力终端、工控设备、电池管理系统等场景，凭借高集成度可有效简化外围电路设计，降低设备开发与生产成本。以下为芯片核心参数与功能详细介绍：
一、采集配置：多路独立ADC，采集维度全面
芯片搭载3路独立高精度ADC采集通道，通道分工明确、功能全覆盖，分别为1路电流采集通道、1路电压采集通道、1路内部测温通道，可同步完成电气参数采集与设备温度监测，无需搭配额外采集器件，集成化优势突出。多通道独立采集架构，有效避免参数采集相互干扰，保障各类数据采集的稳定性与同步性。
二、功耗性能：超低工作功耗，适配低功耗场景
HS5613具备优异的低功耗特性，典型工作功耗仅2.5mA，功耗控制能力出色。该特性让芯片可长期稳定运行在电池供电、物联网终端、便携监测设备等对功耗严苛要求的场景，大幅降低设备整体能耗，延长设备续航时间，同时适配长时间不间断监测的工作需求。
三、计量精度：高动态精度，数据精准可靠
芯片拥有行业顶尖的直流电能计量精度，在300:1的电流动态范围内，直流能量计量误差可控制在小于0.1%，能够适配大范围电流工况的精准计量，兼顾小电流微弱信号采集与大电流工况监测，有效解决传统计量芯片动态范围不足、高低负载精度偏差大的问题，满足高精度电能统计、能耗监测、电量核算等专业需求。
四、计量带宽：宽频采集，适配多场景信号监测
芯片支持6400Hz计量带宽，除基础直流电能计量外，可覆盖低频谐波信号的采集与计量，不仅能实现常规直流电量监测，还可满足轻微谐波工况下的电能参数检测需求，适配复杂工况下的电力参数采集，拓宽设备适用场景。
五、温度检测：双端子测温，实时温控防护
集成独立端子测温功能，支持2个端子温度同步检测，可实时监测设备关键接线端子、功率器件的工作温度，及时捕捉高温异常隐患。搭配芯片自带的监测机制，可实现设备过热预警与防护，提升电力设备、工控终端的运行安全性与稳定性，适配高温严苛工作环境。
六、安全监测：内置过流过压检测，全方位防护
芯片原生集成过流、过压检测功能，可实时监测回路电流、电压参数，一旦出现过流、过压等异常工况，可快速触发监测反馈，配合后端控制电路可实现故障保护、断电防护等功能，有效规避电气过载、超压导致的设备损坏，强化系统运行安全性，无需额外增设外围检测电路。
七、核心基准与电路：高稳定性硬件架构
芯片内置5ppm/typ高精度内部基准源，基准源温漂、误差极低，为ADC采集、电能计量提供稳定精准的参考基准，从硬件层面保障长期计量精度，避免环境温度、工作电压波动带来的计量偏差。同时搭载专属晶体起振电路，起振稳定、频率精准，保障芯片整体工作时序稳定，杜绝时序偏移导致的数据采集异常、计量误差等问题。
八、数据输出：支持ADC瞬时波形数据采集
芯片可输出ADC瞬时波形数据，不仅能够输出常规电量统计结果，还可实时反馈瞬时电压、电流波形信息，支持设备工况动态分析、故障溯源、波形畸变检测等深度数据应用，满足高端监测设备的精细化数据分析需求。
九、封装规格：小型化贴片封装，适配批量量产
芯片采用SSOP16标准贴片封装，封装体积小巧，占用PCB板面空间小，便于设备小型化、轻量化设计，同时适配自动化贴片生产，兼容批量量产加工，广泛适配各类民用、工业级电力监测终端设备。
