HS75XX系列高精度SAR ADC产品介绍
产品简介
HS75XX系列为国产高性能逐次逼近型（SAR）模数转换芯片（ADC），包含HS7501、HS7502、HS7521、HS7523、HS7528五款核心型号，全系覆盖16位、18位高精度分辨率，具备高速转换、低失真、高线性度、宽温工作、宽电压供电等优势，性能全面对标ADI主流高精度ADC型号，可完美替代进口器件，广泛适配工业测控、仪器仪表、数据采集、智能家居、汽车电子等高精度信号采集场景。全系芯片统一支持2.3~5.5V宽范围单电源供电，工作温度区间可达-40℃~125℃，满足工业级严苛工况使用需求，同时兼具低功耗、高稳定性、小体积封装的特点，适配各类小型化、高可靠嵌入式系统设计。
一、全系通用核心优势
HS75XX系列ADC具备统一的优质硬件基底与性能特性，兼容性、通用性极强。数据率高达1MHz，远超同级别进口对标型号，转换速度更快，可实现高速实时信号采集；线性度表现优异，全系积分非线性误差（INL）为±2 LSB，微分非线性误差（DNL）为±1 LSB，无失码现象，采集数据精准稳定；供电适配性广，支持2.3V~5.5V单电源工作，可兼容低压手持设备与工业高压供电系统；工业级宽温设计，高低温环境下性能无明显衰减，抗干扰、抗温漂能力突出。同时全系功耗控制优异，工作电流仅1.6mA~1.8mA，超低运行功耗可有效降低设备整机能耗，适配电池供电类低功耗设备开发。
二、各型号差异化特性与参数详解
1. HS7501（8通道工业高精度ADC）
HS7501为8通道高性能16位ADC，配置8路单端、4路差分可切换输入通道，通道资源丰富，适合多通道集中式信号采集场景。芯片内置高精度基准电压源，支持2.5V、4.096V双基准可选，温漂典型值仅5ppm/℃，有效抑制温度变化带来的采样误差。性能层面，信噪比（SNR）达87dB，总谐波失真（THD）低至-105dB，信号还原度极高；支持单极性（0~REF）、双极性（-REF/2~REF/2）两种测量范围，适配正负模拟信号采集需求。芯片采用QFN20小型封装，工作电流1.8mA，性能、功耗、体积平衡优异，精准对标进口AD7689，可完全 pin-to-pin 替代，适配工业多通道数据采集、过程控制、环境监测等场景。
2. HS7502（4通道紧凑型高精度ADC）
HS7502为4通道16位高精度ADC，搭载4路单端、2路差分可切换输入通道，通道配置精简适配中小型采集系统。核心性能参数与HS7501保持一致，信噪比87dB、总谐波失真-105dB、线性度±2 LSB（INL）/±1 LSB（DNL），延续系列高精度、低失真优势。同样内置2.5V/4.096V可选高精度基准源，支持单、双极性电压测量，适配常规模拟电压信号采集。采用QFN20封装，工作电流1.8mA，功耗低、集成度高，对标进口AD7682，可直接替代使用，适用于工业仪表、传感器信号采集、智能家居控制等4通道高精度采样场景。
3. HS7521（通用经济型16位ADC）
HS7521为2通道16位通用型ADC，配置2路单端、1路差分输入通道，满足单路、双路信号采集基础需求。芯片无内置基准源，可搭配外部基准电路灵活适配不同量程采集需求，进一步降低硬件成本。核心采样性能稳定，信噪比87dB、总谐波失真-105dB、线性度表现优异，测量范围为单极性0~REF，适配常规正向模拟信号采集。功耗进一步优化，工作电流低至1.6mA，采用MSOP10/DFN10超小型封装，体积更紧凑，适配设备小型化设计。该型号适配多款进口芯片替代，可对标AD7685、AD7686、AD7694、AD7988、AD7980、AD7983、AD4004、AD4008，通用性极强，适合消费电子、小型检测设备、低压测控系统等对成本敏感的高精度采集场景。
4. HS7523（高信噪比16位ADC）
HS7523为2通道高性能16位ADC，通道配置与HS7521一致（2路单端、1路差分），核心性能全面升级，信噪比提升至92dB，总谐波失真低至-115dB，噪声抑制能力、信号纯净度大幅提升，可精准捕捉微弱模拟信号。测量范围升级为双极性-REF~REF，正负信号采集范围更广，适配微弱差分信号、小幅值正负信号采集场景。芯片无内置基准源，支持外部基准拓展，工作电流1.6mA，延续低功耗优势，采用MSOP10/DFN10小型封装。主要对标AD7687、AD7688、AD7693、AD7915、AD7916、AD4005等进口高精度型号，主打高信噪比、低失真特性，适用于精密仪器、医疗检测、微弱传感器信号采集等高端场景。
5. HS7528（超高精度18位ADC）
HS7528为全系最高精度18位双通道ADC，是系列高端旗舰型号，通道配置为2路单端、1路差分输入，分辨率相较于16位型号大幅提升，采样精度跃升一个等级。性能参数拉满，信噪比高达93dB，总谐波失真低至-115dB，线性度保持±2 LSB（INL）、±1 LSB（DNL）的优异水平，兼顾超高分辨率与高线性、低失真特性。支持-REF~REF双极性全量程测量，信号采集范围宽泛。工作电流1.6mA，低功耗特性稳定，采用MSOP10/DFN10小型封装，在超高精度的同时保持小巧体积。对标AD7690、AD7691、AD7982、AD7984、AD7989、AD4011、AD4007等进口高端18位ADC，专为超高精度数据采集场景设计，适配精密测量设备、工业高端测控、科研仪器、高精度传感检测等严苛应用场景。

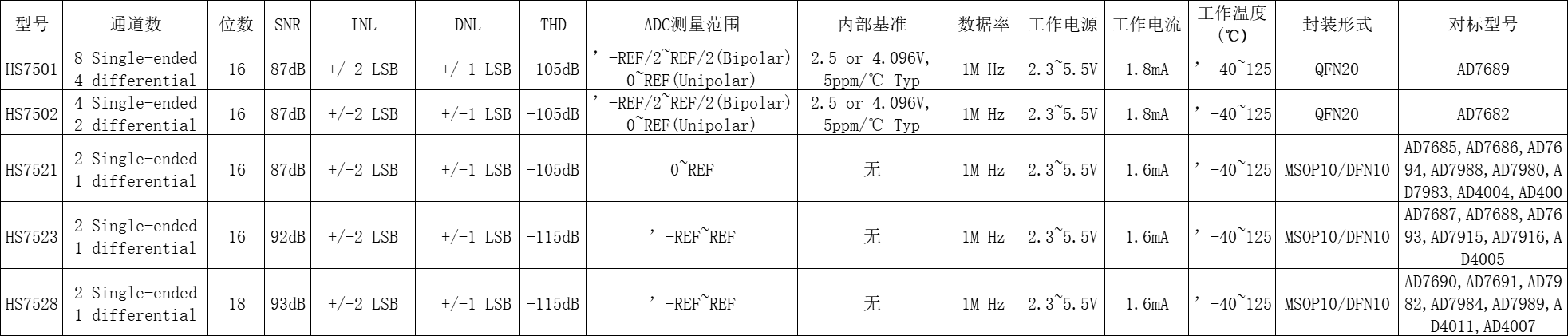

三、产品选型
HS75XX系列五款ADC形成完整的高精度采集产品矩阵，从通道数量、分辨率、性能等级、成本维度实现全覆盖。多通道场景可优选HS7501（8通道）、HS7502（4通道），内置基准源可简化硬件设计；常规低成本双通道采集可选HS7521；追求高信噪比、低失真的16位精密采集选用HS7523；超高精度18位高端采集场景专属HS7528。全系可直接对标替代对应进口ADI芯片，兼具高性价比、高国产化率、高适配性，同时凭借1MHz高速采样、工业级宽温、低功耗、小体积的核心优势，可全面满足民用、工业、高端精密设备的各类高精度模数转换需求。
