HS80XX/HS81XX系列16位高精度数模转换芯片
产品简介
HS80XX/HS81XX系列是多款高性能16位多路输出DAC数模转换芯片，全系搭载高精度内部基准源，具备精度高、温漂小、线性度优、抗干扰能力强、适配电压范围广、温域宽泛等核心优势，同时硬件完美兼容主流进口DAC芯片，可直接pin-to-pin替换，无需修改外围电路，大幅降低产品迭代、方案升级的研发与换料成本，广泛适配工业自动化、仪器仪表、智能控制、物联网设备、新能源测控、汽车电子等高精度模拟信号输出场景。
一、全系通用核心优势
1、宽压稳定供电：全系支持2.7V~5.5V单电源供电，兼容低压电池供电与常规工业5V、3.3V供电系统，适配各类便携式设备与工业固定设备供电场景，供电适配性极强。
2、超高基准精度与低温漂：内置高精度基准电压源，初始精度最大仅0.1%，温漂典型值5ppm/℃，可大幅降低温度变化、环境波动带来的输出误差，长期工作输出稳定性优异，满足高精度测控场景需求。
3、优质线性度与转换精度：标准16位转换分辨率，差分非线性度DNL典型值±1LSB，积分非线性度INL典型值±2~2.5LSB，最大误差不超过6LSB，转换线性度出色，有效避免信号输出失真、偏移问题。
4、低误差高保真输出：总未调整误差TUE最大值仅0.12%，无杂散动态范围SFDR可达80dB，信号输出纯净、失真度极低，可精准还原数字信号对应的模拟量，适配精密信号输出场景。
5、稳定负载与低功耗：单通道电流负载能力可达±10mA，驱动能力充足，可直接驱动常规模拟负载；单通道工作电流仅0.33mA，低功耗设计有效降低设备整体功耗，适配低功耗嵌入式设备。
6、超宽工作温域：全系工作温度范围为-40℃~125℃，可耐受高低温极端工况，抗环境干扰能力强，适配工业户外、车载、高温工控等严苛工作环境。
7、高兼容可直接替换：各型号分别对应主流进口DAC芯片，实现pin-to-pin硬件兼容，无需更改PCB布局、外围电路与程序逻辑，快速替代进口器件，助力方案国产化降本升级。

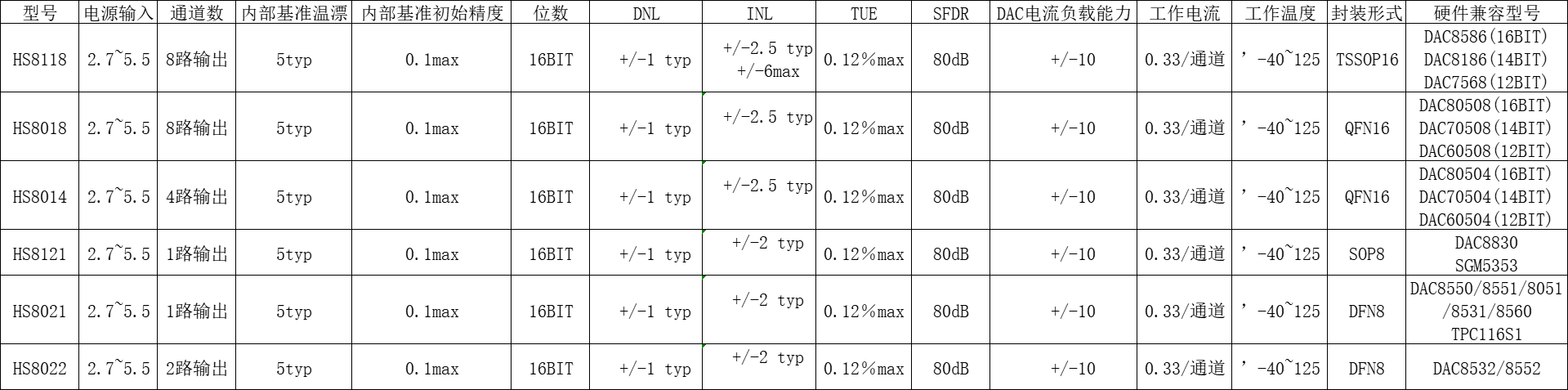

二、各型号细分产品特性
1、HS8118（8路输出、TSSOP16封装）
该型号为8通道多路输出DAC芯片，采用TSSOP16通用贴片封装，布局规整、焊接便捷，适合空间适配性要求较高的多路信号输出设备。线性度表现优异，INL典型值±2.5LSB、最大值±6LSB，多路信号同步输出稳定性强。硬件完美兼容DAC8586（16位）、DAC8186（14位）、DAC7568（12位）多款主流芯片，可覆盖12/14/16位不同精度方案替换需求，是多路高精度模拟输出场景的优选型号。
2、HS8018（8路输出、QFN16封装）
8通道高性能DAC芯片，采用QFN16小型化封装，体积更小、散热性能更优，适配高密度、小型化工控设备与精密仪器。核心电气参数与全系一致，高精度、低漂移特性稳定，硬件兼容DAC80508（16位）、DAC70508（14位）、DAC60508（12位），针对性替代主流8通道进口DAC，适合小型化多路精密信号输出场景。
3、HS8014（4路输出、QFN16封装）
4通道精简型DAC芯片，QFN16小型化封装，兼顾性能与空间优势，适配中多路、小型化设备的模拟信号输出需求。保留全系高精度、低功耗、宽温域核心特性，硬件兼容DAC80504（16位）、DAC70504（14位）、DAC60504（12位），可灵活替代不同精度进口4通道DAC芯片，适配中小型测控设备、智能传感器等场景。
4、HS8121（1路输出、SOP8封装）
单通道高精度DAC芯片，采用常规SOP8封装，通用性强、采购与焊接成本低，适配各类单路精密模拟输出场景。INL典型值优化至±2LSB，信号转换精度更高、误差更小。硬件兼容DAC8830、SGM5353，替换适配性极强，适合单路信号校准、精密调压、小型检测设备等应用。
5、HS8021（1路输出、DFN8封装）
超小型单通道DAC芯片，采用DFN8微型封装，体积极致精简，适配微型化、便携式精密电子设备。电气性能与全系标准一致，精度高、功耗低、温漂小，硬件可兼容DAC8550/8551/8051/8531/8560、TPC116S1等多款单路DAC芯片，是微型化单路模拟输出方案的核心选型。
6、HS8022（2路输出、DFN8封装）
双通道微型DAC芯片，DFN8超小封装，在极小空间内实现双路独立精密模拟信号输出，空间利用率极高。INL典型值±2LSB，转换精度优异，硬件精准兼容DAC8532/8552双通道进口芯片，适配双路信号同步输出、微型双通道测控设备、便携精密仪器等场景。
三、产品应用场景
HS80XX/HS81XX系列DAC芯片凭借高精度、高稳定性、低功耗、宽温域、高兼容替换的核心优势，可广泛应用于工业过程控制、精密仪器仪表、自动化测控系统、新能源电池检测、车载电子设备、物联网智能终端、便携式精密检测设备、伺服控制模块等需要稳定、精准模拟电压/电流信号输出的领域，完美替代进口同规格芯片，实现设备性能不降、成本优化的国产化升级。
