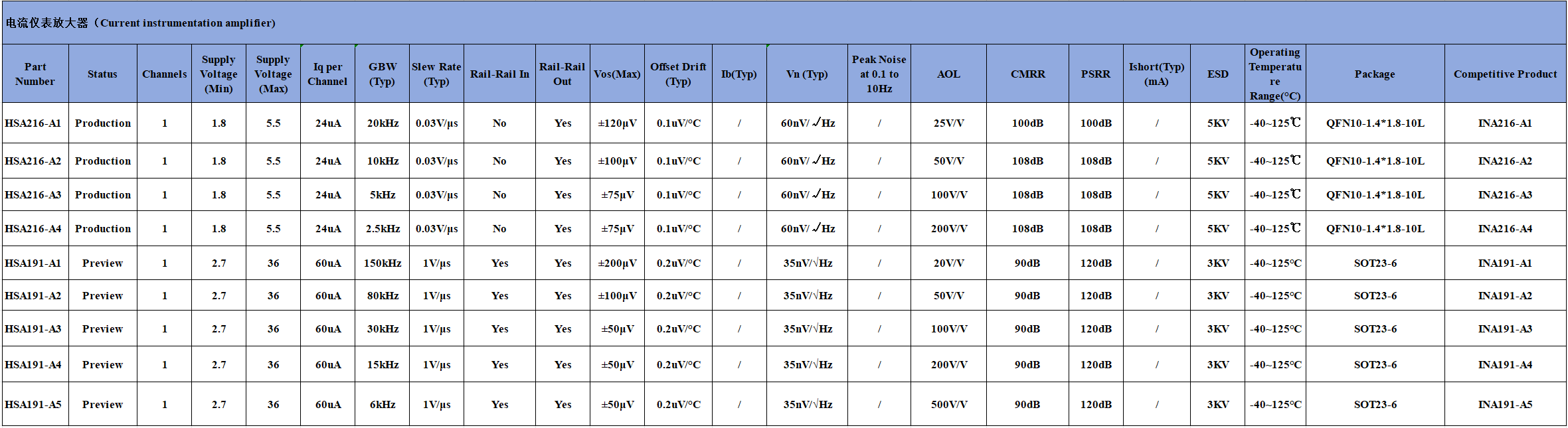

HSA216-Ax/HSA191-Ax系列电流型仪表放大器
产品简介
本系列为单通道电流型仪表放大器，分为HSA216-Ax 量产低压系列和HSA191-Ax 预览高压系列两大产品线，覆盖 1.8V~36V 宽供电范围，主打低温漂、低噪声、固定增益精密信号放大，适配工业传感、电池供电便携设备、高压微弱信号采集等场景。
通道规格：全系单通道设计，适配单路差分微弱信号采集；
工作温度：统一 - 40℃~125℃宽温区间，满足工业、车载设备工况；
性能共性：同系列内失调温漂、输入噪声、静态电流、压摆率保持一致，仅带宽、失调电压、固定增益档位区分；
结构特性：无需外部增益电阻，出厂预设固定放大倍数，简化外围电路。
该系列已量产，供电 1.8V~5.5V，适合电池类低压设备，封装为 QFN10-1.4*1.8-10L，ESD 防护 5KV。
统一电气指标：单通道静态电流 24μA，压摆率 0.03V/μs，仅输出轨到轨，失调温漂 0.1μV/℃，1kHz 输入噪声 60nV/√Hz；
档位区分： A1：固定增益 25V/V，带宽 20kHz，最大失调 ±120μV，CMRR 与 PSRR 均为 100dB；
A2：固定增益 50V/V，带宽 10kHz，最大失调 ±100μV，CMRR 与 PSRR 均为 108dB；
A3：固定增益 100V/V，带宽 5kHz，最大失调 ±75μV，CMRR 与 PSRR 均为 108dB；
A4：固定增益 200V/V，带宽 2.5kHz，最大失调 ±75μV，CMRR 与 PSRR 均为 108dB；
对标竞品：INA216-A1/A2/A3/A4；
典型应用：便携医疗设备、低功耗电池监测、4-20mA 变送器前端、小型物联网传感采集。
该系列处于样品预览阶段，供电 2.7V~36V 高压工业电源，封装 SOT23-6，ESD 防护 3KV，输入输出全轨到轨，信号动态范围更大。
统一电气指标：单通道静态电流 60μA，压摆率 1V/μs，失调温漂 0.2μV/℃，1kHz 输入噪声 35nV/√Hz，CMRR90dB、PSRR120dB；
档位区分： A1：固定增益 20V/V，带宽 150kHz，最大失调 ±200μV；
A2：固定增益 50V/V，带宽 80kHz，最大失调 ±100μV；
A3：固定增益 100V/V，带宽 30kHz，最大失调 ±50μV；
A4：固定增益 200V/V，带宽 15kHz，最大失调 ±50μV；
A5：固定增益 500V/V，带宽 6kHz，最大失调 ±50μV，为本系列增益最高型号；
对标竞品：INA191-A1/A2/A3/A4/A5；
典型应用：24V 工业控制系统、电机电流检测、高压精密测量仪器、工业压力 / 温度传感放大。
低压 1.8~5.5V 电池供电、追求低功耗与高静电防护，选用 HSA216-Ax 系列，信号幅度小、需要高放大倍数可选 A3/A4；
2.7~36V 高压工控场景、需要更大输入动态范围、更低噪声，选用 HSA191-Ax 系列，微弱极小信号检测可选用最高增益 A5；
长期宽温高精度测量需求，优先选择两款系列里最大失调电压 ±50μV 的型号，温漂误差更小。
