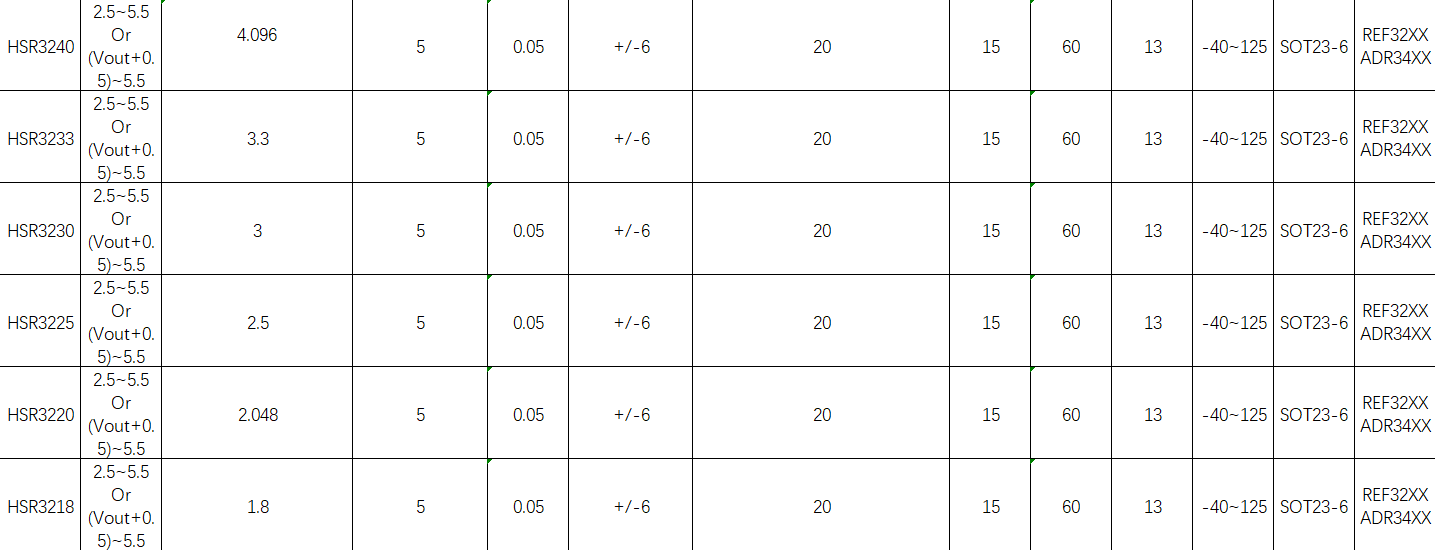

HSR32XX 系列串联电压基准产品介绍
产品简介
HSR32XX 是高精度串联型电压基准芯片，全系采用 SOT23-6 小型封装，覆盖 1.8V/2.048V/2.5V/3V/3.3V/4.096V 主流标准输出电压档位，完美对标 ADI REF32XX、ADR34XX 进口基准器件。器件支持宽电压输入区间，具备超低温漂、极高初始精度、低噪声、优异负载驱动与长期稳定特性，工作温度覆盖 - 40℃~125℃工业级宽温域，适用于工业采集、仪器仪表、医疗设备、高精度 ADC/DAC 配套、便携式测量设备等对电压参考精度要求严苛的场景，可直接替代进口同规格基准实现国产化降本。
全系核心共同优势
超高基础精度：全系初始精度 0.05%，出厂校准误差极小，省去额外校准电路，简化整机设计。
低温漂稳定输出：温漂仅 5ppm/℃，高低温环境下输出电压偏移量低，宽温工况测量误差可控。
强负载驱动能力：±6mA 双向输出负载电流，可直接驱动多路采样、分压电路，无需额外缓冲运放。
低噪声特性：0.1~10Hz 低频噪声仅 15ppm，微弱信号采集时基准噪声干扰小，提升测量信噪比。
优秀长期稳定性：长期漂移 60ppm，长时间连续工作电压衰减微弱，设备长期测量一致性好。
通用工业规格：工作电流 13μA，低功耗适配电池供电便携设备；-40~125℃宽温，户外、工业高温设备均可使用。
兼容替换设计：SOT23-6 标准封装，引脚定义、电气参数对标 REF32XX/ADR34XX，硬件无需改版直接 pin to pin 替代进口料。
灵活供电范围：输入支持 2.5~5.5V，也可采用 “输出电压 + 0.5V” 至 5.5V 窄压供电方案，适配 3.3V/5V 主流系统电源。
差异化定位：低电压基准，适配单节锂电、3.3V 低压主控系统，低量程 ADC 配套参考源；
适用场景：便携穿戴设备、小型低功耗传感器、低压 MCU 采集电路。
差异化定位：二进制标准参考电压，适配 12 位 / 16 位二进制 ADC，计算采样值无需分压换算；
适用场景：数据采集卡、过程控制变送器、高精度多路信号采样模块。
差异化定位：通用经典基准电压，行业通用标准档位，适配绝大多数工业采集电路；
适用场景：通用仪器仪表、温度压力变送器、通用工控采集板卡。
差异化定位：中等量程单极性参考源，适配 3V 量程输入采样电路；
适用场景：电池检测设备、模拟量检测终端、消费类高精度测量仪器。
差异化定位：匹配主流 3.3V 系统电源，可直接复用系统电压域，简化电源拓扑；
适用场景：3.3V 单电源主控设备、物联网采集终端、嵌入式测量模块。
差异化定位：高量程二进制标准电压，适配 16 位、24 位高精度 ADC，满量程采样精度最优；
适用场景：高精度分析仪、医疗检测设备、工业高速采集装置、实验室测量仪器。
