HSP58XX/HSP56XX 系列降压 DC-DC 转换器
产品简介

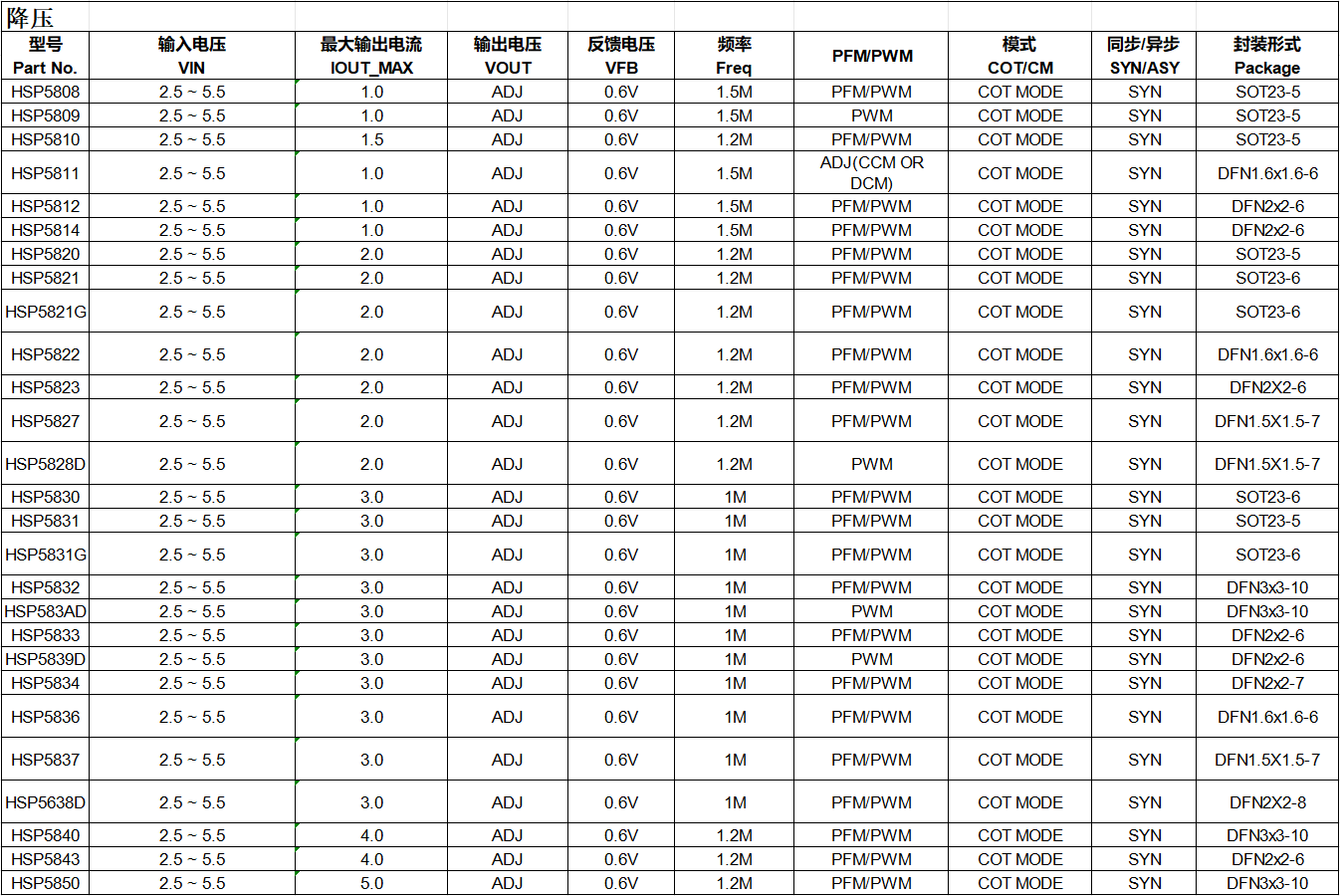

本系列为 2.5V~5.5V 宽输入电压范围的同步降压型 DC-DC 电源芯片，采用 COT 恒定导通时间控制架构，全系列支持同步整流，输出电流覆盖 1.0A~5.0A 完整档位，提供 SOT23、DFN 等多种封装选型。芯片具备开关频率高、瞬态响应快、输出纹波小、转换效率高等特性，外围元器件精简，方案体积小巧，完美适配消费电子、便携设备、物联网终端等低压供电场景。
低压宽压输入：支持 2.5V~5.5V 输入电压范围，完美兼容单节锂电池、USB 5V、3.3V 系统总线等主流低压供电场景。
COT 快速响应架构：全系列采用 COT 恒定导通时间控制模式，负载瞬态响应速度快，输出电压纹波低，适配动态负载变化频繁的应用场景。
同步整流高效率：全系列同步整流架构（SYN），转换效率最高可达 95% 以上，有效降低系统发热，显著延长电池供电设备的续航时间。
高频小型化设计：开关频率覆盖 1MHz~1.5MHz，可搭配更小感值的功率电感与电容，大幅缩小电源方案的 PCB 占用面积。
输出灵活可调：内置 0.6V 高精度反馈电压基准，输出电压可通过外部电阻灵活调节，适配不同功能模块的供电需求。
丰富封装选型：提供 SOT23-5/6、DFN1.6×1.6-6、DFN2×2-6/7/8、DFN3×3-10 等多种封装，从通用型到超小型全覆盖，满足不同空间的 PCB 设计需求。
额定输出电流 1.0A，适配小功率负载供电场景
提供 PFM/PWM 自动切换与固定 PWM 两种控制模式可选，PFM 模式轻载效率优异，PWM 模式纹波表现更佳
部分型号支持 CCM/DCM 模式调节，可适配不同工作场景需求
封装覆盖 SOT23-5、DFN1.6×1.6-6、DFN2×2-6，支持极致小型化设计
额定输出电流 2.0A，兼顾功率与体积，是通用消费电子首选档位
主流型号支持 PFM/PWM 自动切换，全负载范围保持高效率
提供固定 PWM 版本（HSP5828D），满足对纹波、噪声要求严苛的应用
封装选型丰富，包含 SOT23-5/6、多规格 DFN 封装，适配不同布板需求
额定输出电流 3.0A，满足中大功率负载供电需求
采用 1MHz 优化开关频率，平衡转换效率与电磁干扰性能
提供 PFM/PWM 自动切换、固定 PWM 多种版本，覆盖高效能与低纹波不同设计方向
封装从 SOT23 到 DFN3×3-10 全覆盖，兼顾散热性能与小型化需求；其中 HSP5638D 采用 DFN2×2-8 封装，在小体积封装下实现 3A 输出能力
输出电流覆盖 4.0A~5.0A，支持大功耗处理器、多外设集中供电
采用 1.2MHz 开关频率，兼顾大功率下的转换效率与方案体积
标配 DFN3×3-10 封装，散热性能优异，保障大功率工况下长期稳定运行
智能手机、平板电脑、智能穿戴设备
TWS 蓝牙耳机、充电仓供电
便携式消费电子、物联网终端设备
3.3V/5V 系统负载点电源（POL）
电池供电设备的 DC-DC 电源转换
传感器、无线通信模块供电
