6 通道多耐压等级工业级数字隔离芯片
产品简介
该系列为6通道数字隔离芯片，全系统一支持150Mbps传输速率、2.5V-5.5V宽电压供电，共模瞬态抗扰均为250kV/us；产品按封装形式、隔离耐压、通道方向配比、默认输出电平划分档位，隔离电压覆盖3.7kV、3.75kV、5kV、5.7kV 四个等级，提供SOP16、SOW16两种封装，通道配比包含3正3反、4正2反、5正1反、全正向四类，多数配比支持默认高 / 低电平输出可选，适配多路数字信号的电气隔离需求。

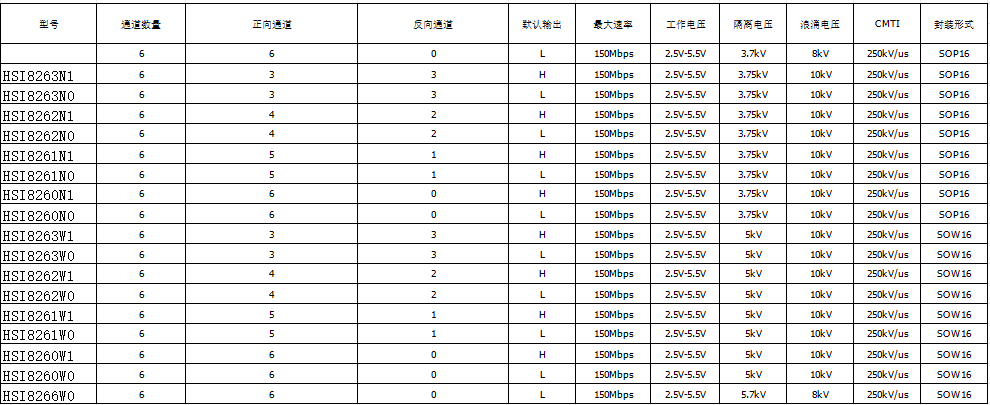

一、SOP16 封装系列
全系列统一 150Mbps 速率、250kV/us CMTI、2.5V-5.5V 工作电压。
3.7kV 隔离基础款
基础款（无后缀）：6 通道全正向，默认输出 L，8kV 浪涌防护
3.75kV 隔离款（10kV 浪涌防护）
HSI8263N1 / HSI8263N0：3 正向 + 3 反向通道，后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
HSI8262N1 / HSI8262N0：4 正向 + 2 反向通道，后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
HSI8261N1 / HSI8261N0：5 正向 + 1 反向通道，后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
HSI8260N1 / HSI8260N0：6 通道全正向，后缀 N1 默认输出高电平 H、N0 默认输出低电平 L
二、SOW16 封装系列
全系列统一 150Mbps 速率、250kV/us CMTI、2.5V-5.5V 工作电压。
5kV 隔离款（10kV 浪涌防护）
HSI8263W1 / HSI8263W0：3 正向 + 3 反向通道，后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
HSI8262W1 / HSI8262W0：4 正向 + 2 反向通道，后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
HSI8261W1 / HSI8261W0：5 正向 + 1 反向通道，后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
HSI8260W1 / HSI8260W0：6 通道全正向，后缀 W1 默认输出高电平 H、W0 默认输出低电平 L
5.7kV 隔离款
HSI8266W0：6 通道全正向，默认输出 L，8kV 浪涌防护
应用场景：该系列 6 通道数字隔离芯片广泛适用于工业自动化控制、电力测控终端、新能源储能系统、伺服电机驱动等多路数字信号隔离场景，可实现高低压回路电气隔离，抑制地环路干扰，提升强电磁环境下设备运行的稳定性与安全性。
