HS74LVC 系列 CMOS 编码器、译码器、多路选择 / 分配器逻辑器件
产品简介

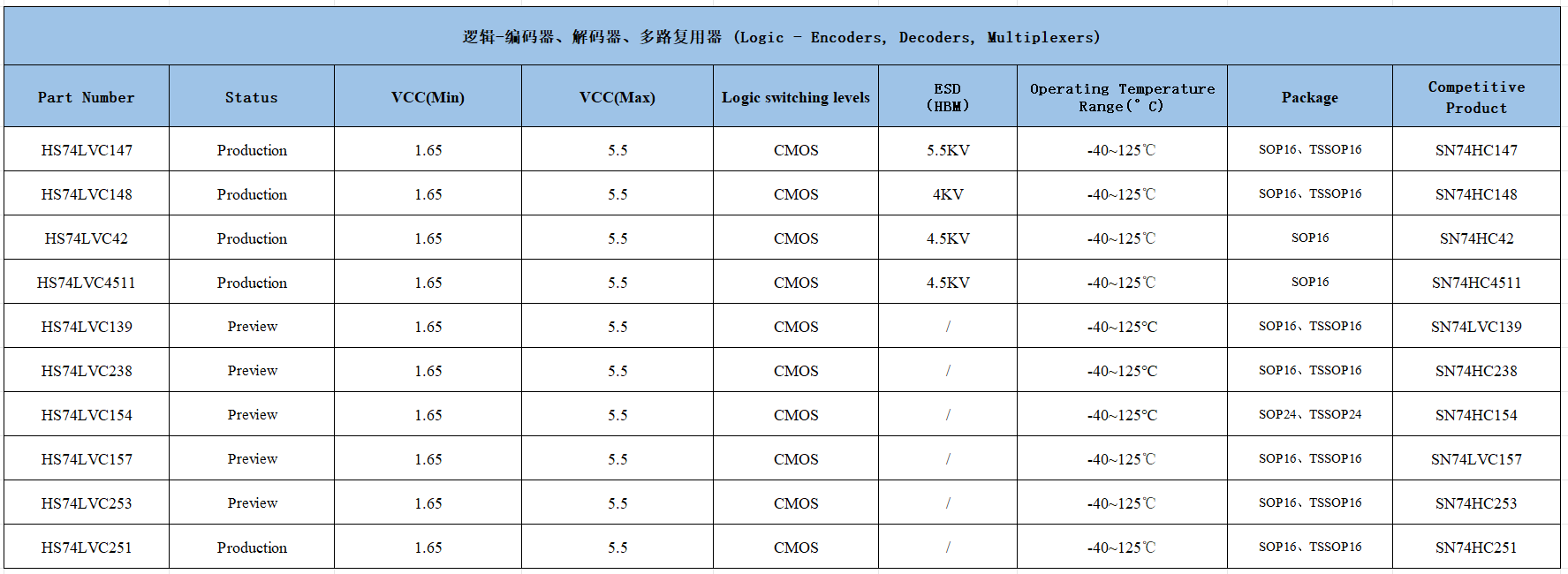

HS74LVC 编解码 & 多路复用系列采用低压 CMOS 工艺开发，产品线覆盖优先编码器、BCD 译码器、多路选择器、多路分配器、信号切换开关等功能品类，统一 1.65V~5.5V 宽电压单电源，适配工业控制、仪器仪表、显示驱动、按键矩阵、多路信号采集系统。产品分为量产、预发布两个梯队，量产型号搭载 4KV~5.5KV 分级 HBM 静电防护，全系支持 - 40℃~125℃工业超宽温区间，配套 SOP16、TSSOP16、SOP24、TSSOP24 标准化贴片封装，可 Pin-to-Pin 直接替换 SN74HC/LVC 系列进口竞品，多用于按键编码、数码管驱动、多路模拟 / 数字信号切换、总线分时复用等场景。
二、全系列通用核心优势
1.65V~5.5V 全域单电源兼容
单电源覆盖 1.8V/2.5V/3.3V/5V 主流数字电压轨，低压便携设备与传统 5V 工控系统通用，无需多路独立供电设计。
高速低功耗 CMOS 架构
开关速度快、静态功耗极低，输出驱动稳定，多路切换场景下信号失真小，有效降低整机 EMI 电磁干扰。
-40℃~125℃工业宽温稳定运行
高低温环境下编码、译码、多路切换时序无漂移，满足车载、高温工控设备 7×24 小时连续工作需求。
标准化通用贴片封装
SOP/TSSOP 标准封装统一，PCB 库通用，方便快速替换、批量布局，适配中小型设备与高密度工控主板。
对标国际标准器件，国产化无缝替换
引脚定义完全匹配 SN74HC/LVC 系列竞品，直接替代无需改版 PCB，降低进口物料采购成本与交期风险。
三、各功能子类型号差异化介绍
优先编码器（输入多通道，输出二进制编码）
HS74LVC147｜10-4 线 BCD 优先编码器
功能：10 路按键输入，自动识别最高优先级按键，输出 4 位 BCD 反码，实现数字按键矩阵编码
电气：1.65~5.5V；5.5KV HBM ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74HC147
应用：数字按键面板、工控操作面板、多档位开关信号采集
HS74LVC148｜8-3 线二进制优先编码器
功能：8 路信号输入，输出 3 位二进制反码，多路中断 / 传感器优先级判定
电气：1.65~5.5V；4KV HBM ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74HC148
应用：多路传感器报警、多通道中断优先级筛选、仪器档位信号编码
BCD 数码管译码驱动器（42、4511）
HS74LVC42｜BCD - 十进制反码译码器
功能：4 位 BCD 输入，10 路低有效输出，驱动共阳极数码管、继电器阵列
电气：1.65~5.5V；4.5KV HBM ESD；-40~125℃
封装：SOP16；对标 SN74HC42
应用：多档位指示灯、十进制继电器分组控制、共阳数码管驱动
HS74LVC4511｜BCD - 七段锁存译码驱动器
功能：带输入锁存的 BCD 转七段显示，内置驱动，直接驱动共阴极数码管
电气：1.65~5.5V；4.5KV HBM ESD；-40~125℃
封装：SOP16；对标 SN74HC4511
应用：数码管显示仪表、温控显示屏、便携设备数字读数面板
多路选择器（MUX，多进一出，信号选通）
HS74LVC251｜8 选 1 单路多路选择器
功能：8 路输入，单路输出，带三态使能，分时选通 8 路数字信号
电气：1.65~5.5V；无内置 ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74HC251
应用：8 通道传感器分时采集、多路串口信号切换、测试仪器多路信号输入选通
HS74LVC157｜双 4 选 1 多路选择器
功能：两组独立 4 通道输入，共用选择脚，双路同步信号切换
电气：1.65~5.5V；无内置 ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74LVC157
应用：双通道差分多路信号、双路 4 通道 IO 分时复用、音频多路音源切换
HS74LVC4511 补充区分：侧重显示驱动；251/157 侧重通用数字信号切换
多路分配器（DEMUX，一进多出，信号分流）
HS74LVC139｜双 2-4 线译码分配器（预发布）
功能：两组独立 2 输入 4 输出分配器，可作 4 通道信号分流、片选译码
电气：1.65~5.5V；无内置 ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74LVC139
应用：外设片选控制、两路 4 通道信号分流、存储拓展地址译码
HS74LVC238｜3-8 线译码分配器（预发布）
功能：3 输入 8 路输出，高驱动片选译码，可作 8 通道信号分配
电气：1.65~5.5V；无内置 ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74HC238
应用：8 路外设片选、存储阵列地址译码、多路继电器分组驱动
HS74LVC154｜4-16 线译码分配器（预发布）
功能：4 输入 16 通道输出，16 路大规模外设地址译码
电气：1.65~5.5V；无内置 ESD；-40~125℃
封装：SOP24、TSSOP24；对标 SN74HC154
应用：高密度工控 IO 拓展、16 路传感器阵列、多设备总线片选
HS74LVC253｜双 4 选 1 三态多路选择器（预发布）
功能：双路 4 通道三态输出选择器，总线分时复用专用
电气：1.65~5.5V；无内置 ESD；-40~125℃
封装：SOP16、TSSOP16；对标 SN74HC253
应用：双向多路总线切换、多外设分时共享数据总线
