HS74LVC 系列 总线收发器、D 触发器、锁存器、串转并移位寄存器逻辑器件

产品简介

HS74LVC 时序存储类逻辑器件采用低压 CMOS 工艺开发,产品线覆盖双向总线收发器、D 触发器、透明锁存器、8 位移位寄存器四大品类,统一 1.65V~5

产品型号:
发布时间:2026-07-14
厂商性质:
浏览次数:
详细介绍在线留言

HS74LVC 时序存储类逻辑器件采用低压 CMOS 工艺开发,产品线覆盖双向总线收发器、D 触发器、透明锁存器、8 位移位寄存器四大品类,统一 1.65V~5.5V 全域电压轨,面向工业控制、车载电子、智能数码、显示驱动、IO 拓展等数字系统。全系列支持 - 40℃~125℃工业宽温,配套 TSSOP、SOP、SOT23 标准化贴片封装,可 Pin-to-Pin 完全对标 SN74LVC 系列进口芯片,兼具总线双向传输、信号锁存保持、时钟触发寄存、串行转并行 IO 拓展功能,是时序控制、数据缓存、端口扩展的核心基础器件。


二、全系列通用核心优势


1.65V~5.5V 宽电压单电源适配


兼容 1.8V/2.5V/3.3V/5V 全主流数字电压域,低压便携设备与传统 5V 工控板通用,简化多电压供电设计。


工业级 - 40℃~125℃宽温稳定工作


高低温环境下时钟、锁存、收发时序无偏移,满足车载、高温工控设备 7×24 小时连续运行要求。


分级 ESD 静电防护,适配不同应用场景


内置 4.5KV/5KV/8KV 多档位 HBM 静电保护,高 ESD 型号可省去外部防护元件,降低整机 BOM 成本。


标准化贴片封装,国产化无缝替换


TSSOP20/SOP16/TSSOP16/SOT23-5 通用封装,引脚定义与 TI SN74LVC 系列完全一致,直接替换无需改版 PCB。


高速 CMOS 低功耗架构


静态功耗低、开关速率快,输出驱动能力充足,长线、多负载场景下信号完整性优秀,EMI 干扰低。

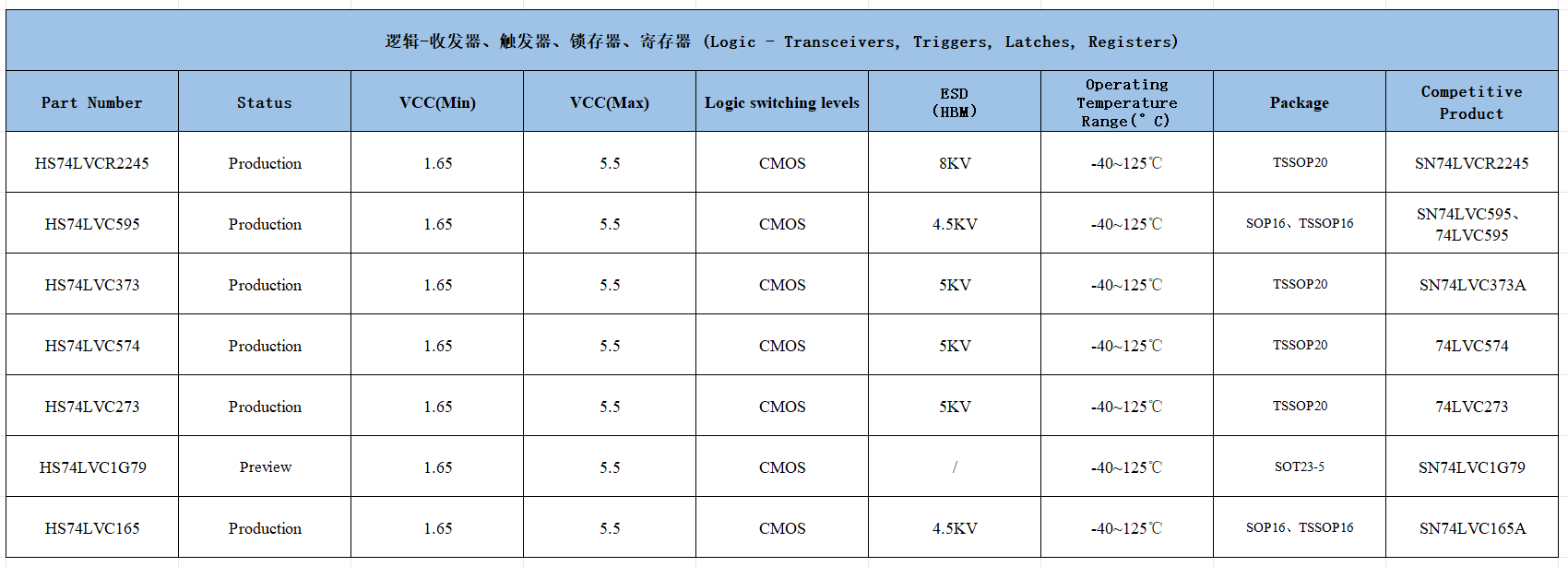

三、各品类差异化产品介绍


双向总线收发器 HS74LVCR2245


核心功能:8 位双向可控总线收发器,带 DIR 方向脚 + 输出三态使能,实现 A、B 两组总线双向数据传输,分时复用总线。


电气参数:1.65~5.5V;8KV HBM ESD;-40~125℃


封装:TSSOP20


对标竞品:SN74LVCR2245


适用场景:MCU 多外设总线切换、存储拓展、工控多路并行数据交互、显示屏总线驱动


8 位串转并移位寄存器(IO 拓展)


HS74LVC595


核心功能:8 位串行输入、并行输出移位寄存器,带输出锁存,用于 IO 口扩展、LED 点阵 / 数码管驱动。


电气参数:1.65~5.5V;4.5KV HBM ESD;-40~125℃


封装:SOP16、TSSOP16


对标竞品:SN74LVC595、74LVC595


适用场景:LED 阵列驱动、数码管显示、多路继电器控制、MCU 少引脚外设拓展


HS74LVC165


核心功能:8 位并行输入、串行输出移位寄存器,外部多路并行信号串行回传至主控。


电气参数:1.65~5.5V;4.5KV HBM ESD;-40~125℃


封装:SOP16、TSSOP16


对标竞品:SN74LVC165A


适用场景:多路按键阵列采集、多通道传感器并行数据读取、工业多点位信号回传


8 位透明锁存器(数据保持缓存)


HS74LVC373


核心功能:8 位透明 D 锁存器,LE 高电平直通、低电平锁存保持数据,三态输出。


电气参数:1.65~5.5V;5KV HBM ESD;-40~125℃


封装:TSSOP20


对标竞品:SN74LVC373A


适用场景:地址总线锁存、采样数据缓存、多路采集信号临时存储


HS74LVC574


核心功能:上升沿触发 8 位 D 触发器锁存,时钟边沿锁存,无直通透明阶段,时序稳定性更强。


电气参数:1.65~5.5V;5KV HBM ESD;-40~125℃


封装:TSSOP20


对标竞品:74LVC574


适用场景:同步时钟系统、FPGA/MCU 并行数据寄存、高精度时序控制电路


HS74LVC273


核心功能:上升沿触发 8 位 D 触发器,带全局异步清零引脚,上电 / 故障可一键清空寄存器数据。


电气参数:1.65~5.5V;5KV HBM ESD;-40~125℃


封装:TSSOP20


对标竞品:74LVC273


适用场景:带复位需求的时序控制、工业 IO 输出寄存器、设备故障清零控制电路


单路 D 触发器 HS74LVC1G79(预发布)


核心功能:单通道上升沿 D 触发器,微型单门封装,极简单点时序寄存。


电气参数:1.65~5.5V;无内置 ESD;-40~125℃


封装:SOT23-5


对标竞品:SN74LVC1G79


适用场景:小型穿戴设备单点信号同步寄存、简易时钟同步、样机调试极简时序电路


多路外部并行信号采集输入 → HS74LVC165


电平直通保持、地址总线缓存 → HS74LVC373


时钟边沿同步锁存、高精度时序 → HS74LVC574


同步寄存 + 全局清零复位功能 → HS74LVC273


单点极简时序、极小体积单路寄存 → HS74LVC1G79
