HS 系列高速 USB & 音频信号专用开关芯片
产品简介
HS 系列 USB / 音频开关专为消费电子、便携数码、车载影音设备打造，是适配 USB 差分信号、立体声模拟音频切换的专用通道芯片，产品线覆盖双通道 2 选 1、四通道 1:1、双通道 1:1 三大主流架构，区分通用高速 USB 切换款、USB + 音频复合双信号款、超低阻差分信号款三大品类。全系统一 1μA 超低静态电流、-40~125℃超宽工业温区，带宽覆盖 200MHz~820MHz，导通电阻低至 0.4Ω，同时搭载 MSOP、QFN、WLCSP 微型超薄封装，全部型号支持 Pin-to-Pin 直接替换 SGM、RS、FSA、DIO 等行业主流竞品，无需改板即可替换，兼顾高速 USB2.0 数据传输、无损立体声音频切换、低电压差分信号通路等多元应用需求。
二、全系列核心共同优势
全域超宽温稳定运行
全系标准工作温度 - 40℃~125℃，民用、车载、工业设备均可适配，高低温环境下 USB 数据、音频信号无失真、无衰减。
1μA 微安级超低静态功耗
统一静态电流 1μA，待机功耗极低，适配耳机、手机、平板、便携播放器等电池供电设备，有效延长整机续航。
多规格微型超薄封装
覆盖 MSOP10、超小型 QFN1.4*1.8、晶圆级 WLCSP 裸片封装，极致缩小 PCB 占用面积，适配轻薄数码产品内部紧凑布局。
Pin-to-Pin 无缝兼容主流竞品
每款型号引脚定义对标市面成熟 USB / 音频开关，可直接替代 SGM、RS、FSA、DIO 等品牌物料，降低产品迭代、物料替换成本。
高带宽适配高速传输
带宽区间 200MHz~820MHz，完整兼容 USB2.0 高速差分信号，立体声音频信号传输无杂音、无失真。

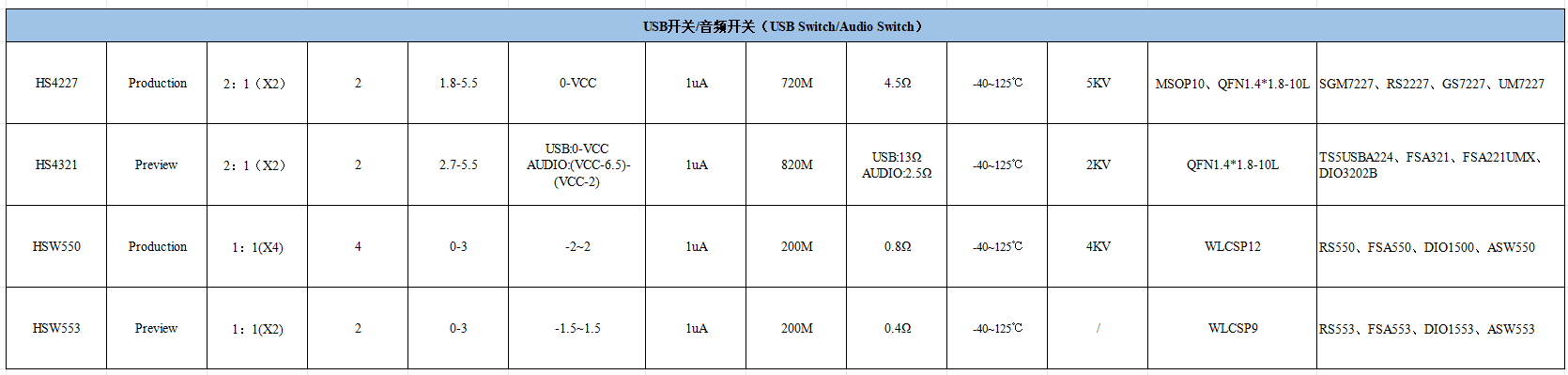

三、各型号差异化产品介绍
HS4227｜双通道 2 选 1 通用高速 USB 开关
通道架构：2 组独立 2:1 差分通道（X2），共 2 路差分切换
核心性能亮点
供电 1.8~5.5V 宽电压，720MHz 高带宽，导通电阻 4.5Ω，5KV 高等级 HBM 静电防护，支持 0~VCC 轨到轨信号传输，-40~125℃宽温。
封装规格：MSOP10、QFN1.4*1.8-10L
兼容替代型号：SGM7227、RS2227、GS7227、UM7227
推荐应用场景：手机、平板 USB 口复用切换、数码配件高速数据通路、便携设备两路 USB 信号选通
HS4321｜双通道 2 选 1 USB + 音频复合开关（预发布）
通道架构：2 组独立 2:1 差分通道，USB / 音频双信号兼容设计
核心性能亮点
供电 2.7~5.5V，全系最高 820MHz 带宽；信号区间差异化设计：USB 支持 0~VCC，音频支持 (VCC-6.5V)~(VCC-2V)；USB 通道 Ron=13Ω，音频通道低至 2.5Ω；2KV ESD 防护，宽温 - 40~125℃。
封装规格：QFN1.4*1.8-10L
兼容替代型号：TS5USBA224、FSA321、FSA21UMX、DIO3202B
推荐应用场景：Type-C 耳机、影音播放器、手机音频 + USB 复合接口切换，同时兼顾高速数据与无损音频传输
HSW550｜四通道 1:1 超低阻差分信号开关
通道架构：4 组独立 1:1 直通通道（X4），4 路差分同步导通
核心性能亮点
低压 0~3V 供电，信号支持 - 2V~+2V 正负摆幅；全系超低 0.8Ω 导通电阻，200MHz 带宽，4KV ESD 防护，-40~125℃超宽温。
封装规格：WLCSP12 晶圆级微型封装
兼容替代型号：RS550、FSA550、DIO550、ASW550
推荐应用场景：TWS 蓝牙耳机、穿戴设备差分音频通路、低电压高速差分信号传输、小型便携音频模组
HSW553｜双通道 1:1 极致低阻音频开关（预发布）
通道架构：2 组独立 1:1 直通通道（X2），双声道立体声音频专用
核心性能亮点
0~3V 低压供电，信号范围 - 1.5V~+1.5V；全系最低 0.4Ω 导通电阻，200MHz 带宽，-40~125℃宽温，音频信号损耗几乎可忽略。
封装规格：WLCSP9 超小型晶圆级封装
兼容替代型号：RS553、FSA553、DIO553、ASW553
推荐应用场景：TWS 耳机、智能手表、便携音箱立体声双声道音频切换，极致追求低失真、小体积音频设备
四、产品分类选型指引
通用两路 USB 高速切换、高 ESD 防护 → HS4227
同时需要 USB 数据 + 立体声音频复合切换 → HS4321
四路差分低压音频 / 信号同步导通、常规超低阻 → HSW550
双声道立体声音频、追求极致低导通电阻、微型封装 → HSW553
