HSG32XX/HSG21XX 600V 高压半桥驱动 IC 系列
产品简介
本系列为 600V 耐压高低侧集成半桥栅极驱动芯片，供电覆盖 5~21V，拥有多档驱动电流、死区时间、封装规格，可直接 Pin to Pin 替代 IR2103/IR2106/IR2183/FD2203 等进口高压半桥驱动，适配工业变频器、光伏逆变器、新能源电机、大功率开关电源等高压电力变换设备。
全系核心共同优势
600V 高压浮动耐压：适配 220V 市电级母线，满足工业、新能源高压拓扑驱动需求
内置输入互锁 LOCK：硬件锁死高低侧同步导通，从底层规避功率管直通烧毁风险
双路独立欠压保护：VCC、VB 两路独立 UVLO 欠压锁定，低压工况自动关断输出
统一高低侧输入逻辑：HIN 高端、LIN 低端独立输入，兼容通用 PWM 主控信号
多封装兼容选型：SOP8、SOP10、SOP16、DIP14、QFN16 多种封装适配不同 PCB 尺寸
宽供电电压区间：主流 5~20V，大功率型号拓展至 9~21V，适配多类母线辅助电源
全档位国产替代覆盖：小 / 中 / 大驱动电流全覆盖，对标全系列进口半桥驱动
可调死区时序：多款型号提供 100ns~550ns 可选死区，适配快慢开关 MOS/IGBT

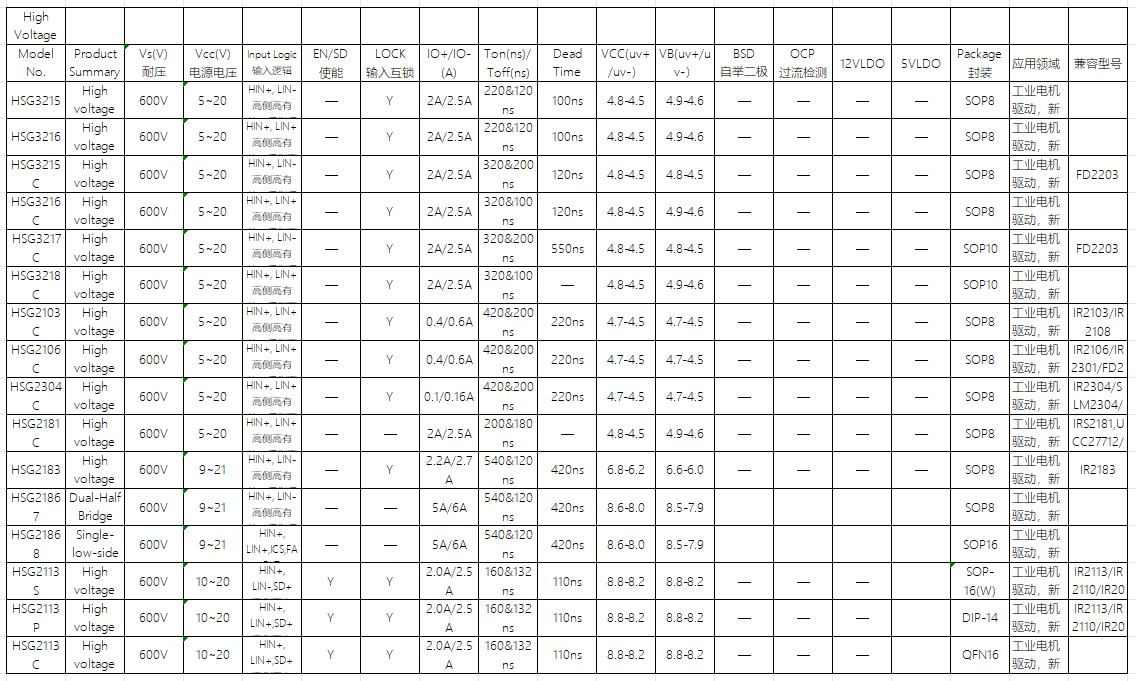

按型号分组差异化介绍
一、HSG32XX 系列（2A/2.5A 标准驱动，对标 FD2203）
HSG3215 / HSG3216
时序：Ton/Toff 220&120ns，死区 100ns，高速开关适配高频电源
封装：SOP8，通用小封装，成本最优
HSG3215C / HSG3216C
时序：Ton/Toff 320&200ns，死区 120ns，适配中速功率器件
封装：SOP8，直接兼容 FD2203
HSG3217C / HSG3218C
时序：死区拉长至 550ns，适配慢速 IGBT、大功率工频电机
封装：SOP10，引脚冗余更强，抗干扰性能提升
共性：驱动电流 2A/2.5A，供电 5~20V，无 EN 使能引脚
应用：光伏逆变器、中小功率工业 BLDC 电机
二、HSG210X 系列（小电流经济型，对标 IR2103/IR2106）
HSG2103C：0.4A/0.6A 驱动，时序 420&200ns，死区 220ns，替代 IR2103/IR2108
HSG2106C：0.4A/0.6A 驱动，欠压阈值优化，对标 IR2106/FD2606
HSG2304C：0.1A/0.16A 极小驱动，适配小功率高压辅助电源、小型风机
共性：SOP8 封装，供电 5~20V，低成本入门级高压驱动
应用：小家电高压电机、辅助开关电源、小型光伏微型逆变器
三、HSG2181C / HSG2183（中大电流工业级）
HSG2181C：2A/2.5A 驱动，Ton/Toff 200&180ns，无固定死区，对标 IRS2181
HSG2183：2.2A/2.7A 增强驱动，供电 9~21V 宽压，时序 540&120ns，死区 420ns，对标 IR2183
应用：大功率工业变频器、储能变流器、重载无刷电机
四、HSG21867 / HSG21868（超大电流 5A/6A 双 / 单路驱动）
HSG21867（Dual-Half 双半桥）：单芯片集成两组半桥，5A/6A 超大驱动，SOP8 封装
HSG21868（Single-low-side 单低侧）：单路低侧大电流驱动，SOP16 封装，带故障检测引脚 ICSFA
共性：供电 9~21V，8.6V 高欠压阈值，适配大功率 IGBT 模块
应用：大功率工业伺服、储能逆变器、车载高压电机控制器
五、HSG2113 系列（带 SD 关断使能，多封装）
HSG2113S（SOP16 宽体）、HSG2113P（DIP14 插件）、HSG2113C（QFN16 贴片）
核心差异化：全系搭载 EN/SD 关断引脚，支持软件快速关断功率管，带输入互锁
驱动电流 2A/2.5A，时序 160&132ns，死区 110ns，高欠压阈值 8.8V
对标 IR2113/IR2110/IR2010
