HSR30XX 串联基准芯片
产品简介
HSR30XX 系列为经济型串联电压基准，采用 SOT23-3 超小型 3 脚封装，覆盖 1.8V~4.096V 全主流输出电压，Pin to Pin 兼容 REF30XX、REF33XX、SGM4027 进口基准，成本优势突出，适用于对精度要求适中、追求小体积低成本的工控、消费电子、传感器采样电路。
全系核心共同优势
小巧封装省 PCB 空间：SOT23-3 三引脚极简封装，布线简单，适配紧凑型板卡、便携设备
稳定电气性能：温漂 10ppm/℃、初始精度 0.2%，满足绝大多数常规模拟采样需求
带载能力充足：±6mA 双向负载电流，多路分压采样无需额外缓冲运放
低噪声低功耗：0.1~10Hz 噪声 15ppm，静态电流仅 13μA，电池供电设备友好
长期可靠性佳：长期稳定性 60ppm，长期工作电压漂移小
宽温工业规格：工作温度 - 40~125℃，户外、高温工控设备均可使用
灵活供电方案：输入 2.5~5.5V，也支持 Vout+0.5V 至 5.5V 窄压供电，兼容 3.3V/5V 系统
直接国产化替代：引脚、参数对标多款进口基准，硬件无需改版，大幅降低物料成本

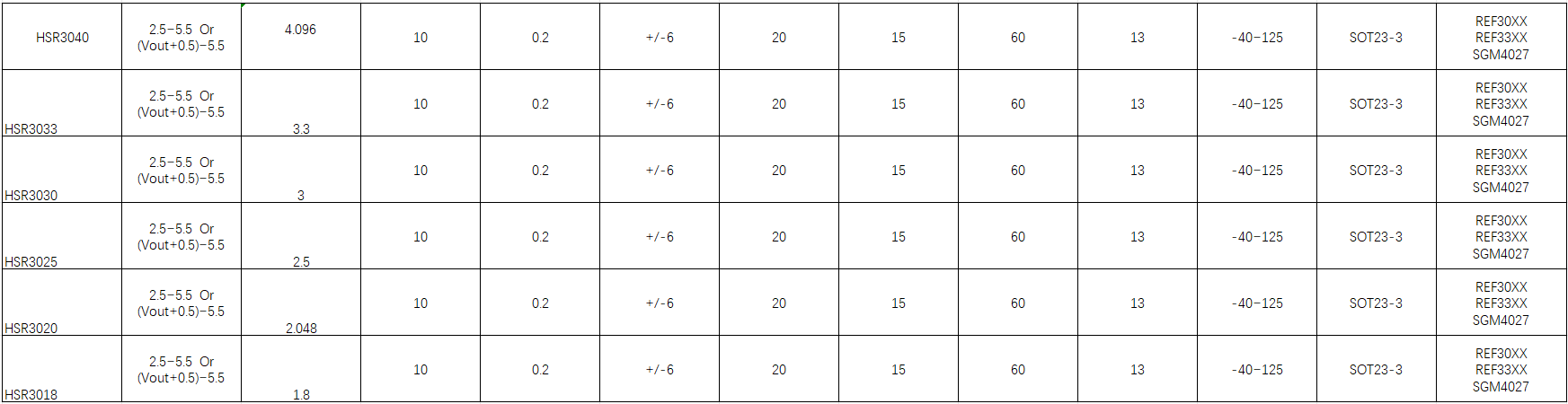

各型号差异化介绍
HSR3018（1.8V）
低压基准，适配单节锂电、3.3V 低压 MCU、小型低功耗传感器采集终端。
HSR3020（2.048V）
二进制标准参考电压，适配 12/16 位 ADC，简化采样数值换算，变送器、数据采集卡优选。
HSR3025（2.5V）
行业通用经典档位，通用性最强，适配绝大多数通用仪表、压力 / 温度变送器。
HSR3030（3.0V）
中等量程单极性参考源，多用于电池检测、消费类测量设备。
HSR3033（3.3V）
匹配主流 3.3V 主控电源域，简化整机电源设计，物联网采集终端常用。
HSR3040（4.096V）
高量程二进制标准电压，适配 16/24 位 ADC，适用于中端分析仪、工业高精度采集模块。
