Gate Driver

Middle Voltage Half Bridge Driver 中压双路半桥驱动芯片

产品简介

 中压双路半桥驱动芯片专为智能家电、电机驱动场景设计,耐压覆盖 300V~350V,内置输入互锁、欠压保护、自举二极管等功能,驱动能力稳定,开关速度快,封装小

产品型号:
发布时间:2026-06-12
厂商性质:
浏览次数:
详细介绍在线留言


  中压双路半桥驱动芯片专为智能家电、电机驱动场景设计,耐压覆盖 300V~350V,内置输入互锁、欠压保护、自举二极管等功能,驱动能力稳定,开关速度快,封装小巧易用,可直接兼容主流对标器件,适配半桥、全桥拓扑电路。

  核心共同优势

  耐压等级高,覆盖 300V~350V 中压应用场景

  双路半桥驱动,支持高低侧功率管同步控制

  内置输入互锁功能,防止上下管直通,提升安全性

  集成欠压检测,保障驱动稳定工作

  部分型号集成自举二极管,简化外围电路设计

  主流贴片封装,PCB 布线便捷,适配多类板级设计

  引脚兼容市面同类型芯片,替换无需改板,降低设计成本

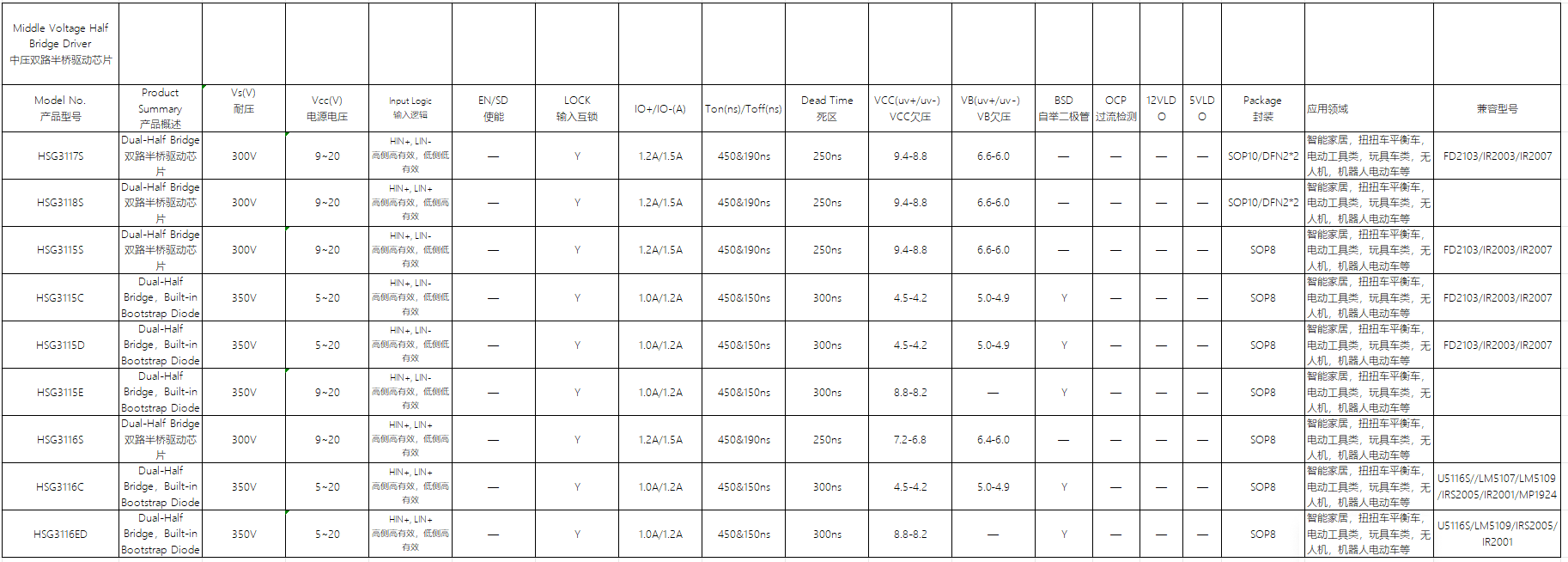

  各型号差异化介绍

  1. HSG3117S -- 300V 耐压、高侧高有效半桥驱动

  耐压:300V

  电源电压:9~20V

  输入逻辑:高侧高有效(HIN+, LIN-)

  驱动电流:1.2A/1.5A

  开关延时:开通 450ns、关断 190ns

  死区时间:250ns

  欠压保护:VCC 9.4-8.8V、VB 6.6-6.0V

  封装:SOP10/DFN2*2

  兼容型号:FD2103、IR2003

  应用:智能家居、扭扭车电机驱动电路

  2. HSG3118S -- 300V 耐压、高侧高有效半桥驱动

  耐压:300V

  电源电压:9~20V

  输入逻辑:高侧高有效(HIN+, LIN-)

  驱动电流:1.2A/1.5A

  开关延时:开通 450ns、关断 190ns

  死区时间:250ns

  欠压保护:VCC 9.4-8.8V、VB 6.6-6.0V

  封装:SOP10/DFN2*2

  应用:智能家居、扭扭车电机驱动电路

  3. HSG3115S -- 300V 耐压、SOP8 封装半桥驱动

  耐压:300V

  电源电压:9~20V

  输入逻辑:高侧高有效(HIN+, LIN-)

  驱动电流:1.2A/1.5A

  开关延时:开通 450ns、关断 190ns

  死区时间:250ns

  欠压保护:VCC 9.4-8.8V、VB 6.6-6.0V

  封装:SOP8

  兼容型号:FD2103、IR2003

  应用:智能家居、扭扭车电机驱动电路

  4. HSG3115C -- 350V 耐压、低电源电压半桥驱动(带自举二极管)

  耐压:350V

  电源电压:5~20V

  输入逻辑:高侧高有效(HIN+, LIN-)

  驱动电流:1.0A/1.2A

  开关延时:开通 450ns、关断 150ns

  死区时间:300ns

  欠压保护:VCC 4.5-4.2V、VB 5.0-4.9V

  自举二极管:内置

  封装:SOP8

  兼容型号:FD2103、IR2003

  应用:智能家居、扭扭车电机驱动电路

  5. HSG3115D -- 350V 耐压、低电源电压半桥驱动(带自举二极管)

  耐压:350V

  电源电压:5~20V

  输入逻辑:高侧高有效(HIN+, LIN-)

  驱动电流:1.0A/1.2A

  开关延时:开通 450ns、关断 150ns

  死区时间:300ns

  欠压保护:VCC 4.5-4.2V、VB 5.0-4.9V

  自举二极管:内置

  封装:SOP8

  兼容型号:FD2103、IR2003

  应用:智能家居、扭扭车电机驱动电路

  6. HSG3115E -- 350V 耐压、高电源电压半桥驱动(带自举二极管)

  耐压:350V

  电源电压:9~20V

  输入逻辑:高侧高有效(HIN+, LIN-)

  驱动电流:1.0A/1.2A

  开关延时:开通 450ns、关断 150ns

  死区时间:300ns

  欠压保护:VCC 8.8-8.2V

  自举二极管:内置

  封装:SOP8

  应用:智能家居、扭扭车电机驱动电路

  7. HSG3116S -- 300V 耐压、双高输入半桥驱动

  耐压:300V

  电源电压:9~20V

  输入逻辑:双高有效(HIN+, LIN+)

  驱动电流:1.2A/1.5A

  开关延时:开通 450ns、关断 190ns

  死区时间:250ns

  欠压保护:VCC 7.2-6.8V、VB 6.4-6.0V

  封装:SOP8

  应用:智能家居、扭扭车电机驱动电路

  8. HSG3116C -- 350V 耐压、低电源电压双高输入半桥驱动(带自举二极管)

  耐压:350V

  电源电压:5~20V

  输入逻辑:双高有效(HIN+, LIN+)

  驱动电流:1.0A/1.2A

  开关延时:开通 450ns、关断 150ns

  死区时间:300ns

  欠压保护:VCC 4.5-4.2V、VB 5.0-4.9V

  自举二极管:内置

  封装:SOP8

  兼容型号:U5116S、LM5107/L

  应用:智能家居、扭扭车电机驱动电路

  9. HSG3116ED -- 350V 耐压、高电源电压双高输入半桥驱动(带自举二极管)

  耐压:350V

  电源电压:5~20V

  输入逻辑:双高有效(HIN+, LIN+)

  驱动电流:1.0A/1.2A

  开关延时:开通 450ns、关断 150ns

  死区时间:300ns

  欠压保护:VCC 8.8-8.2V

  自举二极管:内置

  封装:SOP8

  兼容型号:U5116S/L、M5109/IR

  应用:智能家居、扭扭车电机驱动电路
