HSP57XX 系列升压型 DC-DC 转换器
产品简介
本系列为升压型 DC-DC 电源管理芯片，覆盖 0.9V 低压启动到 24V 宽压输入的全场景升压需求，包含小功率同步整流型与中功率异步整流型两款产品，分别采用电流模式 PFM 与 COT 恒定导通时间控制架构，输出能力覆盖 0.35A 持续输出至峰值 3.5A 档位。全系列采用 SOT 系列超小型封装，外围电路精简，转换效率优异，可适配便携式消费电子、工业模块、电池供电设备等多类升压供电场景。
一、核心共同优势
宽范围输出可调：两款产品均支持宽范围输出电压配置，可通过外围电路灵活设定输出电压，适配不同负载的供电需求。
超小型封装设计：均采用 SOT23 系列贴片封装，PCB 占用面积极小，完美适配空间紧凑的便携式设备与小型化模块设计。
轻载高效优化：均支持 PFM 工作模式，轻载工况下自动降低工作频率，减少待机功耗，有效延长电池供电设备的续航时间。
外围电路精简：芯片集成度高，仅需搭配少量外围电感、电容与分压电阻即可组成完整升压方案，开发难度低，BOM 成本可控。

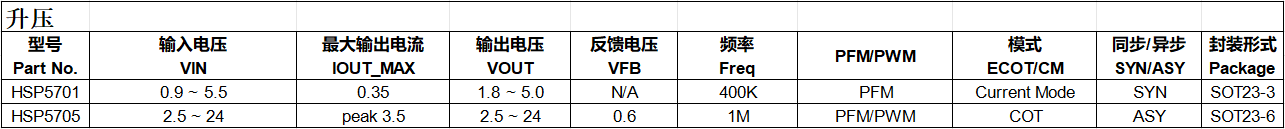

二、各型号差异化介绍
HSP5701 —— 0.9V 超低输入、同步整流小功率升压芯片
输入电压：0.9 ~ 5.5V
最大输出电流：0.35A
输出电压：1.8 ~ 5.0V
开关频率：400KHz
控制模式：PFM、电流模式（Current Mode）
整流架构：同步整流（SYN）
封装：SOT23-3
特点：支持 0.9V 超低输入电压启动，可适配单节干电池、镍氢电池等低压供电场景，充分利用电池剩余电量；同步整流架构转换效率高，系统发热低；3 引脚极简封装，方案体积极致小巧。
应用场景：单电池供电便携设备、智能穿戴设备、低功耗传感器、微型物联网终端。
HSP5705 —— 24V 宽压输入、COT 控制中功率升压芯片
输入电压：2.5 ~ 24V
最大输出电流：峰值 3.5A
输出电压：2.5 ~ 24V
反馈电压：0.6V
开关频率：1MHz
控制模式：PFM/PWM 自动切换、COT 模式
整流架构：异步整流（ASY）
封装：SOT23-6
特点：2.5V~24V 超宽输入输出电压范围，覆盖中低压到中压的升压需求；1MHz 高频开关设计，可搭配小型电感电容，压缩方案体积；COT 控制架构负载瞬态响应快，适配动态负载场景；峰值 3.5A 输出能力，可满足中功率负载供电需求。
应用场景：工业辅助电源升压、24V 总线设备供电、车载电子升压、LED 背光驱动、多节电池供电设备。
三、典型应用场景
智能手环、TWS 耳机充电仓、便携式医疗设备等电池供电低压升压
单节干电池 / 镍氢电池供电的低功耗电子设备
工业传感器、变送器、检测仪器的升压供电
车载电子、24V 工业总线设备的辅助升压电源
LED 背光驱动、小功率电机升压驱动电路
物联网终端、无线通信模块的升压供电
