Green Power PSR Controller 系列原边反馈 AC-DC 电源芯片
产品简介
Green Power PSR Controller 系列是高性能原边反馈 (PSR) AC-DC 电源管理芯片，采用隔离反激拓扑架构，全系列支持恒压恒流 (CC/CV) 双模式，覆盖 5W-60W 宽功率范围，具备无需光耦、低静态功耗、高集成度、完善保护机制等核心优势，广泛应用于各类 AC-DC、DC-DC 供电电源场景。
一、核心共性参数
拓扑模式：Flyback
隔离反激反馈方式：原边反馈 (PSR)
控制模式：恒压 & 恒流 (CV&CC)
双模式高压启动电路：无内置
保护功能：全系列标配 OVP (过压保护)/OLP (过载保护)/OCP (过流保护)/UVLO (欠压锁定)
应用领域：AC-DC 供电电源、DC-DC 供电电源

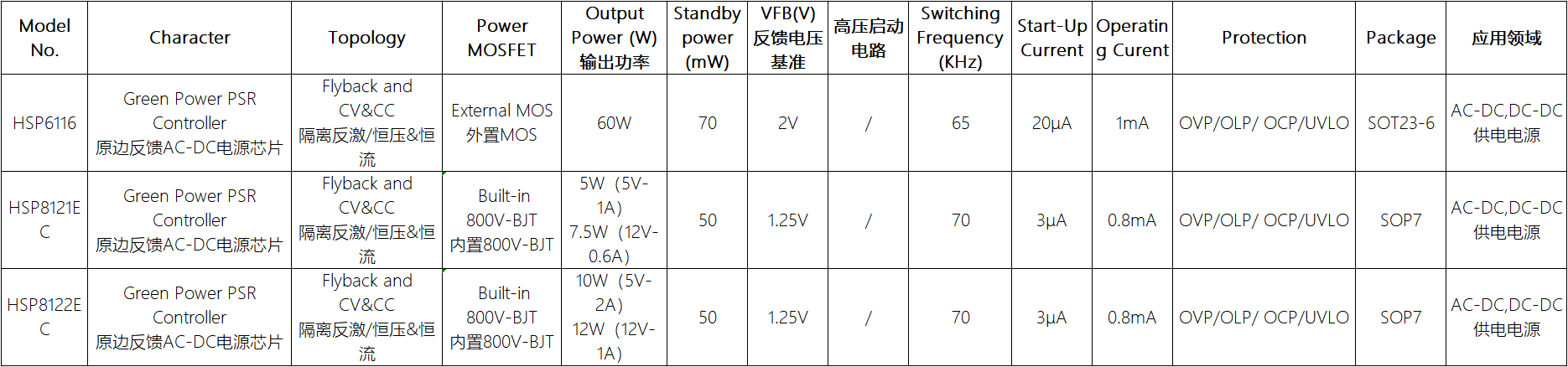

二、分型号详细参数
1、HSP6116
特性：Green Power PSR Controller 原边反馈 AC-DC 电源芯片
功率 MOSFET：外置 MOS
输出功率：60W（系列最高功率）
静态功耗：70mW
VFB 反馈电压基准：2V
开关频率：65KHz
启动电流：20μA
工作电流：1mA
封装：SOT23-6
2、 HSP8121EC
特性：Green Power PSR Controller 原边反馈 AC-DC 电源芯片
功率 MOSFET：内置 800V-BJT 功率管
输出功率：5W (5V-1A) / 7.5W (12V-0.6A)
静态功耗：50mW（系列最低静态功耗）
VFB 反馈电压基准：1.25V
开关频率：70KHz
启动电流：3μA
工作电流：0.8mA
封装：SOP7
3、HSP8122EC
特性：Green Power PSR Controller 原边反馈 AC-DC 电源芯片
功率 MOSFET：内置 800V-BJT 功率管
输出功率：10W (5V-2A) / 12W (12V-1A)
静态功耗：50mWVFB 反馈电压基准：1.25V
开关频率：70KHz
启动电流：3μA
工作电流：0.8mA
封装：SOP7
三、产品优势
原边反馈架构：无需光耦和副边反馈电路，大幅简化系统设计，减少外围元器件数量，降低 BOM 成本和 PCB 面积
全系列双模式：所有型号均支持恒压恒流 (CC/CV) 输出，无需额外电路即可适配充电器、适配器等多种应用场景
宽功率段覆盖：5W-60W 全功率段覆盖，满足从小功率便携设备到中功率工业设备的供电需求
超低待机功耗：静态功耗低至 50mW，符合全球绿色能源和能效标准，降低产品待机能耗
高集成度设计：内置 800V 高压 BJT 型号，无需额外功率器件，外围电路极简，适合批量生产
小型化封装：提供 SOT23-6 和 SOP7 超小型封装，完美适配空间受限的便携电子设备和紧凑型电源设计
四、典型应用
手机 / 平板 / 蓝牙耳机充电器；USB 电源适配器、快充辅助电源；机顶盒、路由器、光猫供电；小家电内置电源模块；便携电子设备电源；DC-DC 转换电源；LED 驱动电源
